تفاصيل المنتج:
شروط الدفع والشحن:
|
| مدى حاليّ: | 5 ~ 630A | انتاج |: | 0.333 فولت (AC) أو 0-500mA |
|---|---|---|---|
| صف دراسي: | 0.5،1.0،3.0 | يقيس مدى: | 130 في 10٪٪ في |
| هيكل الدائرة المغناطيسية: | الجمع بين نوع | تكرر: | 50HZ، 2KHz |
| تخصيص: | نعم | ||
| تسليط الضوء: | انقسام الأساسية ct,انقسام الاستشعار الحالية الأساسية |
||

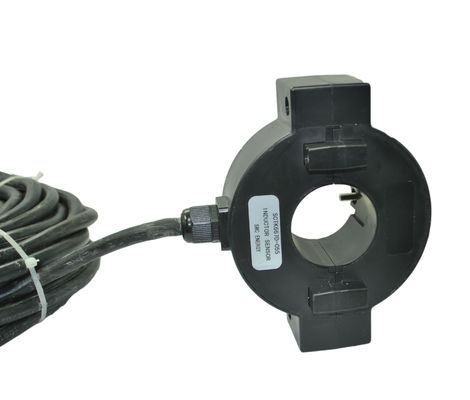

SCTK681A Series 5A-630A بنفايات التيار المحولات الحالية ذات النواة 0.333VAC أو 0-500mA
SCTK681A سلسلة محول النواة الحالي
التطبيقات:
المعلمة الكهربائية
| تكرر | 50-2KHz |
| تقييم المدخلات | 5A-630A |
| نطاق القياس | 130 في 10٪٪ في |
| تصنيف الناتج | 0.333 فولت (AC) أو 0-500mA |
| نسبة | ± ± 1.0٪ |
| زاوية المرحلة | min ± 60 دقيقة |
| قوة عازلة | 2.5KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | PA / UL94-V0 |
| بكرة | PBT |
| النواة | السيليكون الصلب |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | سلك 20AWG UL1015 (سلك مزدوج) 2.5 م |
اختيار نوع
| P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم / بوصة) | ||||
| Ø | ا | ب | C | |||||
| SCTK681A-005 | 5-20A (5،8A، 10،15،20) | 0-25mA 0.333V | 0.5،1.0،3.0 | 5.0 (0.20) | 31.5 (1.24) | 19.5 (0.77) | 21.0 (0.83) | |
| SCTK681A-010 | 5-75A (5،10،20،50،75) | 0-50mA 0.333V | 0.5،1.0،3.0 | 10.0 (0.39) | 41.0 (1.61) | 24.0 (0.94) | 26.5 (1.04) | |
| SCTK681A-016 | 5-150A (5،10،50،100،150) | 0-100mA 0.333V | 0.5،1.0،3.0 | 16.0 (0.63) | 45.5 (0.22) | 29.0 (1.14) | 31.5 (1.24) | |
| SCTK681A-024 | 10-250A (10،50،100،200،250) | 0-200mA 0.333V | 0.5،1.0،3.0 | 24.5 (0.96) | 65.0 (2.56) | 45.0 (1.77) | 40.0 (1.57) | |
| SCTK681A-035 | 10-630A (20،100،250،400،600) | 0-500mA 0.333V | 0.5،1.0،3.0 | 35.7 (1.41) | 81.5 (3.21) | 57.0 (2.24) | 51.0 (2.01) | |
ملاحظات: يمكن تخصيص مواصفات المنتج
