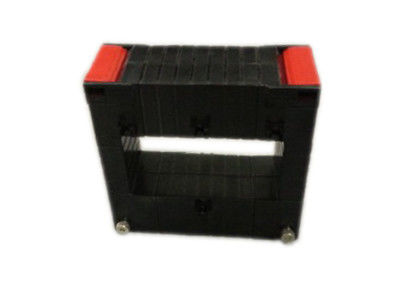

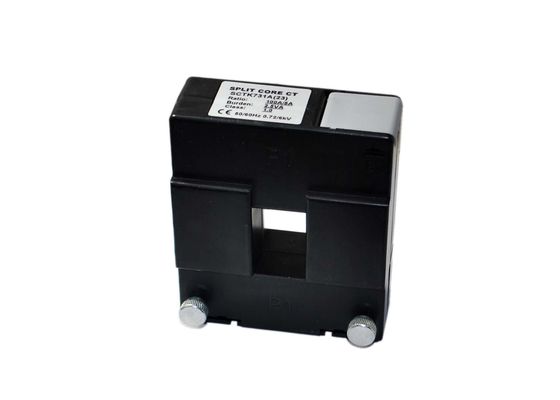

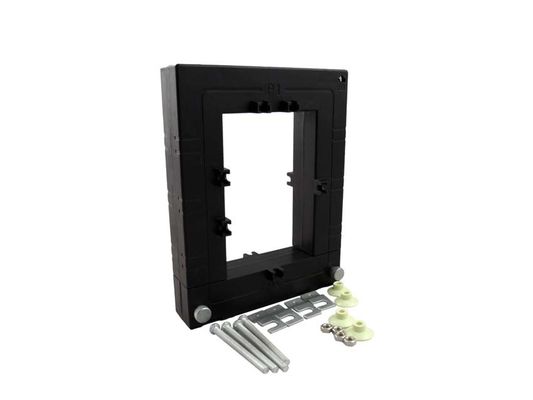

الجهد المنخفض سبليت المغناطيسي CT حجم صغير من السهل تصاعد نافذة الداخلية واسعة

Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window
Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window

صورة كبيرة :  الجهد المنخفض سبليت المغناطيسي CT حجم صغير من السهل تصاعد نافذة الداخلية واسعة افضل سعر

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Shinhom
إصدار الشهادات: RoHS
رقم الموديل: سلسلة SCTK731Y
شروط الدفع والشحن:
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون
وقت التسليم: 4 ~ 8 أسابيع
شروط الدفع: T/T
القدرة على العرض: 10000/month
مفصلة وصف المنتج
مدى حاليّ: 0.5-6000A انتاج |: 0.333VAC أو 0-5A
صحة: 0.2،0.5،1.0 تردد التشغيل: 50 هرتز إلى 2.5 كيلو هرتز
شدة_شدات العزل_العزلة_العزلات_العزل: 5.0KV / 1MA / 1min تخصيص: نعم
تسليط الضوء:

انقسام المحولات الحالية نوع الأساسية

,

انقسام الاستشعار الحالية الأساسية

SCTK731Y توفر سلسلة محول الجهد المقطعي المغناطيسي سبليت كور الجهد المنخفض وميزة الإغلاق / الفتح

SCTK731Y تم تصميم محول التيار المتناوب (المقسم إلى الخلف) من سلسلة SCTK731Y خصيصًا لتسهيل تثبيته في أعمال الشبكة الجديدة أو الموجودة بالفعل. قد يتم تثبيتها دون فتح أي كابل أو دائرة شريط الحافلة. يوفر المقاوم الدقة الداخلية عبر اللف الثانوي من CT إخراج الجهد آمنة منخفضة.

ميزات:

  • نطاق الاختبار: 0.5 إلى 6000A AC المدخلات ، خرج من 0.333V أو 0-5A
  • نافذة داخلية واسعة ، مما يسمح بربط الكابلات الكبيرة أو قضبان الحافلات
  • مجموعة واسعة من الأحجام لاستيعاب جميع التثبيت الحالي
  • صغيرة الحجم وسهلة التركيب
  • دقة عالية وموثوقية

التطبيقات:

  • الأجهزة الحالية والطاقة والطاقة والمراقبة
  • قياس التيار والطاقة للمحركات الكهربائية ، والإضاءة ، وضاغط الهواء ، ونظام التدفئة والتهوية ، وأجهزة تكييف الهواء والأتمتة - نظام التحكم.
  • القياس الحالي ، ومراقبة وحماية الأسلاك الكهربائية والمعدات



المعلمة الكهربائية

تقييم المدخلات 0.5A-6000A
نطاق القياس 130 في 10٪٪ في
تصنيف الناتج 0.333V (AC) أو 0-5A
نسبة ± ± 0.1 ٪
زاوية المرحلة min ± 5 دقائق
مقاومة العزل DC500V / 100MΩmin

المعلمة الميكانيكية

قضية PC / UL94-V0
بكرة جهاز الكمبيوتر
النواة السيليكون
الهيكل الداخلي الايبوكسي
اعمال بناء ربطة عنق
درجة الحرارة التشغيل -25 ℃ ~ + 75 ℃
رطوبة العملية ≤85٪
اتصال الإخراج محطة أو UL1015 سلك 22AWG 1.5M

اختيار نوع

P / N

تقييم المدخلات

(ا)

انتاج |

(ا)

صحة الأبعاد (مم)
ا ب C د E F G H أنا

SCTK731Y (33)

100-400A

1A / 5A

0.2،0.5،1.0

32

32

43

96

96

32

32

50

32

SCTK731Y (34)

100-600A

1A / 5A

0.2،0.5،1.0

32

42

43

96

106

32

32

50

32

SCTK731Y (35)

100-1000A

1A / 5A

0.2،0.5،1.0

32

52

43

96

116

32

32

50

32

SCTK731Y (36)

100-1200A

1A / 5A

0.2،0.5،1.0

32

62

43

96

126

32

32

50

32

SCTK731Y (38)

200-1500A

1A / 5A

0.2،0.5،1.0

32

82

43

96

146

32

32

50

32

SCTK731Y (310)

250-2000A

1A / 5A

0.2،0.5،1.0

32

102

43

96

166

32

32

50

32

SCTK731Y (312)

500-2500A

1A / 5A

0.2،0.5،1.0

32

122

43

96

186

32

32

50

32

SCTK731Y (313)

500-3000A

1A / 5A

0.2،0.5،1.0

32

132

43

96

196

32

32

50

32

SCTK731Y (44)

100-600A

1A / 5A

0.2،0.5،1.0

42

42

53

106

106

32

32

50

32

SCTK731Y (45)

100-1000A

1A / 5A

0.2،0.5،1.0

42

52

53

106

116

32

32

50

32

SCTK731Y (46)

100-1200A

1A / 5A

0.2،0.5،1.0

42

62

53

106

126

32

32

50

32

SCTK731Y (48)

200-1500A

1A / 5A

0.2،0.5،1.0

42

82

53

106

146

32

32

50

32

SCTK731Y (410)

250-2000A

1A / 5A

0.2،0.5،1.0

42

102

53

106

166

32

32

50

32

SCTK731Y (412)

500-2500A

1A / 5A

0.2،0.5،1.0

42

122

53

106

186

32

32

50

32

SCTK731Y (413)

500-3000A

1A / 5A

0.2،0.5،1.0

42

132

53

106

196

32

32

50

32

SCTK731Y (55)

100-1000A

1A / 5A

0.2،0.5،1.0

52

52

63

116

116

32

32

50

32

SCTK731Y (56)

100-1200A

1A / 5A

0.2،0.5،1.0

52

62

63

116

126

32

32

50

32

SCTK731Y (58)

200-1500A

1A / 5A

0.2،0.5،1.0

52

82

63

116

146

32

32

50

32

SCTK731Y (510)

250-2000A

1A / 5A

0.2،0.5،1.0

52

102

63

116

166

32

32

50

32

SCTK731Y (512)

500-2500A

1A / 5A

0.2،0.5،1.0

52

122

63

116

186

32

32

50

32

SCTK731Y (513)

500-3000A

1A / 5A

0.2،0.5،1.0

52

132

63

116

196

32

32

50

32

SCTK731Y (516)

1000-5000A

1A / 5A

0.2،0.5،1.0

52

162

63

116

226

32

32

50

32

SCTK731Y (66)

100-1200A

1A / 5A

0.2،0.5،1.0

62

62

73

126

126

32

32

50

32

SCTK731Y (68)

200-1500A

1A / 5A

0.2،0.5،1.0

62

82

73

126

146

32

32

50

32

SCTK731Y (610)

250-2000A

1A / 5A

0.2،0.5،1.0

62

102

73

126

166

32

32

50

32

SCTK731Y (612)

500-2500A

1A / 5A

0.2،0.5،1.0

62

122

73

126

186

32

32

50

32

SCTK731Y (613)

500-3000A

1A / 5A

0.2،0.5،1.0

62

132

73

126

196

32

32

50

32

SCTK731Y (616)

1000-5000A

1A / 5A

0.2،0.5،1.0

62

162

73

126

226

32

32

50

32

SCTK731Y (88)

200-1500A

1A / 5A

0.2،0.5،1.0

82

82

93

146

146

32

32

50

32

SCTK731Y (810)

250-2000A

1A / 5A

0.2،0.5،1.0

82

102

93

146

166

32

32

50

32

SCTK731Y (812)

500-2500A

1A / 5A

0.2،0.5،1.0

82

122

93

146

186

32

32

50

32

SCTK731Y (813)

500-3000A

1A / 5A

0.2،0.5،1.0

82

132

93

146

196

32

32

50

32

SCTK731Y (814)

800-4000A

1A / 5A

0.2،0.5،1.0

82

142

93

146

206

32

32

50

32

SCTK731Y (816)

1000-5000A

1A / 5A

0.2،0.5،1.0

82

162

93

146

226

32

32

50

32

SCTK731Y (1010)

250-4000A

1A / 5A

0.2،0.5،1.0

102

102

113

166

166

32

32

50

32

SCTK731Y (1111)

250-4000A

1A / 5A

0.2،0.5،1.0

112

112

123

176

176

32

32

50

32

SCTK731Y (1212)

500-4000A

1A / 5A

0.2،0.5،1.0

122

122

133

186

186

32

32

50

32

SCTK731Y (1313)

500-5000A

1A / 5A

0.2،0.5،1.0

132

132

143

196

196

32

32

50

32

SCTK731Y (1515)

600-5000A

1A / 5A

0.2،0.5،1.0

152

152

163

216

216

32

32

50

32

SCTK731Y (1616)

800-5000A

1A / 5A

0.2،0.5،1.0

162

162

173

226

226

32

32

50

32

SCTK731Y (1818)

1000-5000A

1A / 5A

0.2،0.5،1.0

182

182

193

246

246

32

32

50

32

SCTK731Y (2020)

1000-6000A

1A / 5A

0.2،0.5،1.0

202

202

213

266

266

32

32

32

50


ملاحظات: يمكن تخصيص مواصفات المنتج
