مساهمة: | 0.5A-6000A | انتاج |: | 0.333V (AC) أو 0-5A |
---|---|---|---|
تكرر: | 50-2.5KHz | صحة: | 0.2،0.5،1.0 |
اتصال الإخراج: | طرفية | حسب الطلب: | نعم |
تسليط الضوء: | انقسام المحولات الحالية نوع الأساسية,انقسام الاستشعار الحالية الأساسية |

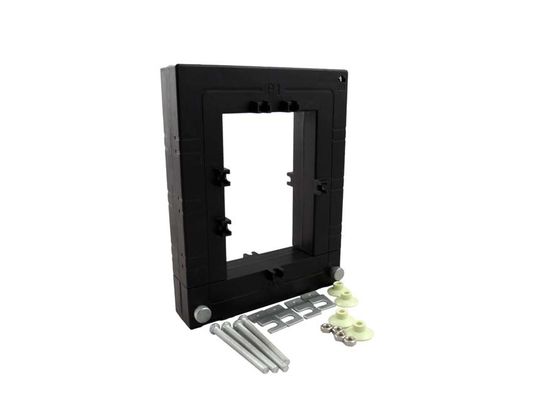

SCTK732B سلسلة سبليت الأساسية محول الحالي مع المدى الحالي 0.5A إلى 6000A ، الاستشعار الحالية
SCTK732B تم تصميم محول التيار المتناوب (المقسم إلى الخلف) من سلسلة SCTK732B خصيصًا لتسهيل تثبيته في أعمال الشبكة الحالية أو الحالية. قد يتم تثبيتها دون فتح أي كابل أو دائرة شريط الحافلة. يوفر المقاوم الدقة الداخلية عبر اللف الثانوي من CT إخراج الجهد آمنة منخفضة. يمكن أن يوفر الوقت وتكاليف التثبيت.
ميزات:
التطبيقات:
المعلمة الكهربائية
تقييم المدخلات | 0.5A-6000A |
نطاق القياس | 130 في 10٪٪ في |
تصنيف الناتج | 0.333V (AC) أو 0-5A |
نسبة | ≤ ± 0.2 % |
زاوية المرحلة | min ± 10 دقيقة |
قوة عازلة | 5.0KV / 1MA / 1min |
مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
قضية | PC + ABS / UL94-V0 |
بكرة | PC + ABS |
النواة | السيليكون |
الهيكل الداخلي | الايبوكسي |
اعمال بناء | ربطة عنق |
درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
رطوبة العملية | ≤85٪ |
اختيار نوع
P / N | إدخال (ا) | انتاج | (A / V) | صحة | الأبعاد (مم) | ||||||||||
A1 | B1 | ا | ب | C | د | E | F | G | H | |||||
SCTK732B-330 | 0-630A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 33 | 32 | 69 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-430 | 0-800A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 43 | 32 | 79 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-530 | 0-1250A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 53 | 32 | 89 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-630 | 0-1600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 63 | 32 | 99 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-830 | 0-2000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 83 | 32 | 119 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1030 | 0-3000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 103 | 32 | 139 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1230 | 0-3600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 123 | 32 | 159 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1330 | 0-4000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 133 | 32 | 169 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1430 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 143 | 32 | 179 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1830 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 183 | 32 | 219 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-350 | 0-630A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 33 | 55 | 69 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-450 | 0-800A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 43 | 55 | 79 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-550 | 0-1250A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 53 | 55 | 89 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-650 | 0-1600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 63 | 55 | 99 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-850 | 0-2000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 83 | 55 | 119 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1050 | 0-3000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 103 | 55 | 139 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1250 | 0-3600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 123 | 55 | 159 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1350 | 0-4000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 133 | 55 | 169 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1450 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 143 | 55 | 179 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1850 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 183 | 55 | 219 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2050 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 203 | 55 | 239 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2250 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 223 | 55 | 259 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2650 | 0-6000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 263 | 55 | 299 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-380 | 0-630A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 33 | 82 | 69 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-480 | 0-800A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 43 | 82 | 79 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-580 | 0-1250A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 53 | 82 | 89 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-680 | 0-1600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 63 | 82 | 99 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-880 | 0-2000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 83 | 82 | 119 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1080 | 0-3000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 103 | 82 | 139 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B 1280 | 0-3600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 123 | 82 | 159 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1380 | 0-4000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 133 | 82 | 169 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1480 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 143 | 82 | 179 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1880 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 183 | 82 | 219 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2080 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 203 | 82 | 239 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2280 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 223 | 82 | 259 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2680 | 0-6000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 263 | 82 | 299 | 168 | 64 | 78 | 13 | 2 | 43 | 43 |
ملاحظات: يمكن تخصيص مواصفات المنتج
