| مدى حاليّ: | 0.5 ~ 630 أمبير | انتاج |: | 0-500 مللي أمبير / 0.333 فولت (AC) |
|---|---|---|---|
| صف دراسي: | 0.2、0.5、1.0 | النافذة الداخلية: | 8.0 - 32.0 مم |
| اعمال بناء: | رابط | تخصيص: | نعم |
| تسليط الضوء: | انقسام النواة ct,محول نوع الانقسام الحالي |
||

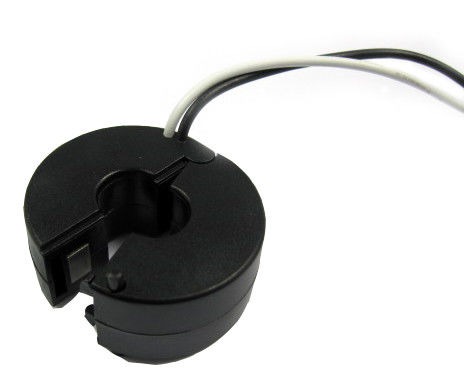

SCTK661 Series AC 0.333V Split Core CT 0-500mA محولات التيار ، نافذة داخلية واسعة ، قابلة للتخصيص
تم تصميم محول التيار SCTK661 سلسلة الرجعية (الانقسام) تناسب بشكل خاص لتسهيل تركيبها في شبكة جديدة أو موجودة بالفعل ، ويمكن تثبيتها دون فتح أي كابل أو دائرة شريط الحافلة. يوفر المقاوم الدقيق الداخلي عبر اللفة الثانوية للأشعة المقطعية خرج جهد آمن منخفض.
المميزات:
التطبيقات:
معلمة كهربائية
| تكرر | 50-60 هرتز |
| المدخلات المقدرة | 0.5 أ -630 أ |
| نطاق القياس | 10٪ In-130٪ In |
| الناتج المقدر | 0.333V (AC) أو 0-500mA |
| نسبة | ≤ ± 0.1 ％ |
| زاوية الطور | ≤ ± 30 دقيقة |
| قوة عازلة | 2.5 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V / 100MΩmin |
معلمة ميكانيكية
| قضية | الكمبيوتر / UL94-V0 |
| بكرة | جهاز كمبيوتر |
| النواة | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | －25 ℃ ～ ＋ 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | سلك UL1015 22AWG (سلك مزدوج) 2.5 م |
اختيار النوع
| P / N | المدخلات المقدرة (أ) | الإخراج (مللي أمبير / V) | صحة | الأبعاد (مم / بوصة) | |||||
| أ | ب | ج | د | هـ | |||||
| SCTK661A-008 | 0.5-50A (1،5،10،30،50) | 0-50mA 0.333 فولت | 0.2،0.5،1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | 8.0 (0.31) | 2500 (100) | |
| SCTK661B-013 | 1-100 أ (5،10،50،75،100) | 0-100 مللي أمبير 0.333 فولت | 0.2،0.5،1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10،100،200،250،400) | 0-200mA 0.333 فولت | 0.2،0.5،1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10،100،200،250،400) | 0-200mA 0.333 فولت | 0.2،0.5،1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20،100،250،400،600) | 0-500 مللي أمبير 0.333 فولت | 0.2،0.5،1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) | |
ملاحظات: يمكن تخصيص مواصفات المنتج
