| النطاق الحالي: | 5 ~ 1200 أمبير | انتاج |: | 0-5 أمبير / 0.333 فولت تيار متردد |
|---|---|---|---|
| صف دراسي: | 0.5-1.0 | اللون: | شفاف / أسود |
| قابل للتخصيص: | نعم | لفه: | بيرمالوي الأساسية |
| تسليط الضوء: | CT المحولات الأساسية المنقسمة,المحولات الحالية ذات الجهد المنخفض المنفصل,المحول الحالي الأساسي Permalloy |
||

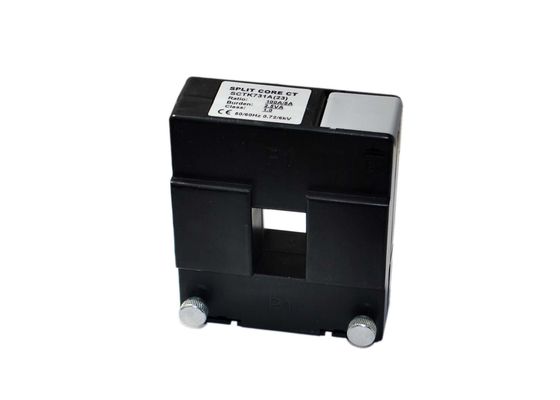

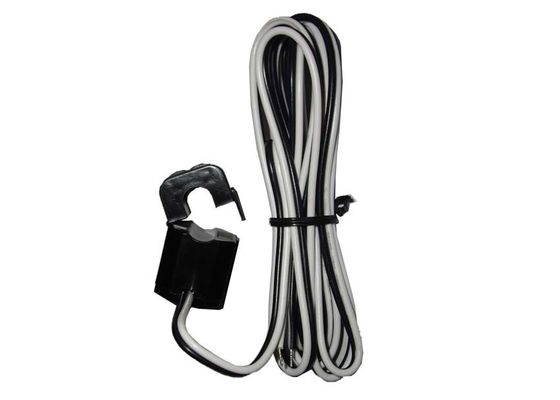

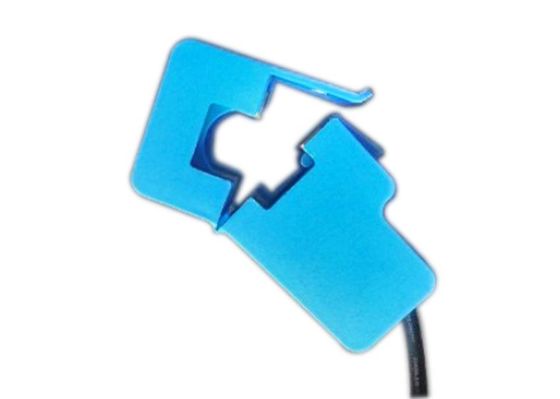

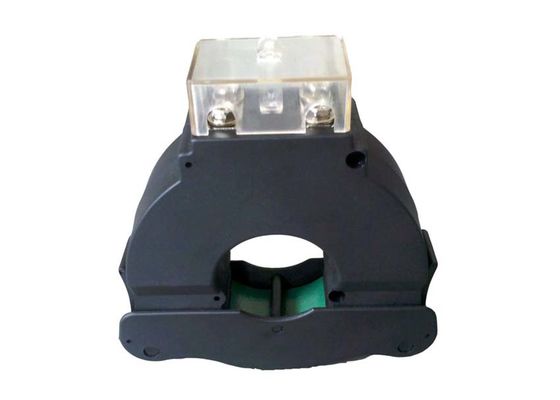

SCTK681D Series CE RoHS Split Core Transformer ، Low Voltage CT لمراقبة الطاقة
تُستخدم المحولات الحالية المفتوحة بشكل أساسي في مشاريع تجديد نظام توزيع الطاقة ، وسهولة التركيب ، ولا حاجة لتفكيك حافلة ، ويمكن أيضًا أن تكون عملية مباشرة ، ولا تؤثر على استهلاك الطاقة العادي للعملاء ، لمشاريع تحويل المستخدم لتوفير القوى العاملة ، الموارد المادية والموارد المالية وتحسين الكفاءة. يمكن استخدام هذه السلسلة من المحولات الحالية مع أجهزة حماية الترحيل والقياس والقياس.
إن غلاف المحولات الحالية من سلسلة SCTK681D مصنوع من قولبة حقن بولي كربونات مستوردة وهي مثبطة للهب ومقاومة لدرجة الحرارة عند 140 ℃ ، قلب الحديد مصنوع من شريط فولاذي من السليكون المدلفن على البارد ، والسلك الثانوي مصنوع من سلك مصقول كهرومغناطيسي عالي القوة.يتميز المنتج بمزايا الهيكل الجديد ، والمظهر الجميل ، والتركيب المريح ، والحجم الصغير ، والوزن الخفيف ، والدقة العالية والقدرة الكبيرة.
سمات:
التطبيقات:
معلمة ميكانيكية
| قضية | السلطة الفلسطينية / UL94-V0.0 |
| بكرة | PBT |
| النواة | بيرمالوي |
| الهيكل الداخلي | اللحام |
| بناء | ربطة عنق |
| درجة الحرارة التشغيل | －25 ℃ ～ ＋ 75 |
| رطوبة العملية | ≤ 85٪ |
| اتصال الإخراج | سلك UL1015 20AWG (سلك مزدوج) 2.5 متر |
المعلمة الكهربائية
| تكرر | 50 هرتز - 400 هرتز |
| المدخلات المقدرة | 5A-1200A |
| نطاق القياس | 10٪ In-130٪ In |
| الإخراج المقدر | 0.333 فولت (تيار متردد) أو 0-5 أمبير |
| نسبة | ≤ ± 0.5٪ |
| زاوية الطور | ≤ ± 60 دقيقة |
| قوة عازلة | 2.5 كيلو فولت / 1 مللي أمبير / دقيقة واحدة |
| مقاومة العزل | DC500V / 100MΩmin |
اختيار النوع
| ف / ن |
المدخلات المقدرة (أ) |
الإخراج (مللي أمبير / فولت) | دقة | الأبعاد (مم) | ||||
| Ø0 | أ | ب | ج | |||||
| SCTK681D-016 |
5-150 أ (5،10،50،100،150) |
0-1A 0.333 فولت |
0.5،1.0 | 16 | 65 | 33 | 32 | |
| SCTK681D-024 |
10-400 أمبير (10،50،100،250،400) |
0-5A 0.333 فولت |
0.5،1.0 | 24 | 80 | 45 | 34 | |
| SCTK681D-035 |
5-630 أ (، 50،100،250،400،600) |
0-5A 0.333 فولت |
0.5،1.0 | 35 | 99 | 60.5 | 42 | |
| SCTK681D-050 |
100-1200 أ (500،600،800،1000،1200) |
0-5A 0.333 فولت |
0.5،1.0 | 50 | 125 | 82 | 52 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
