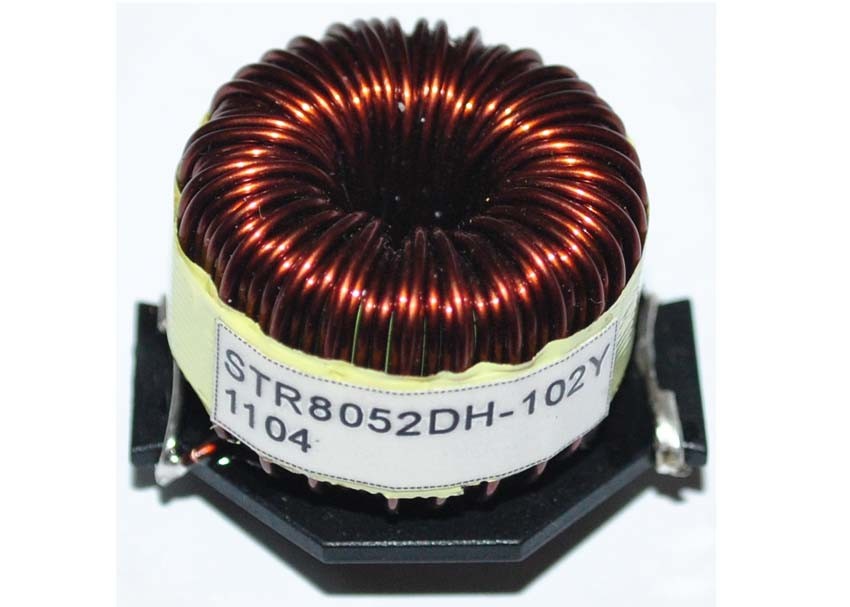

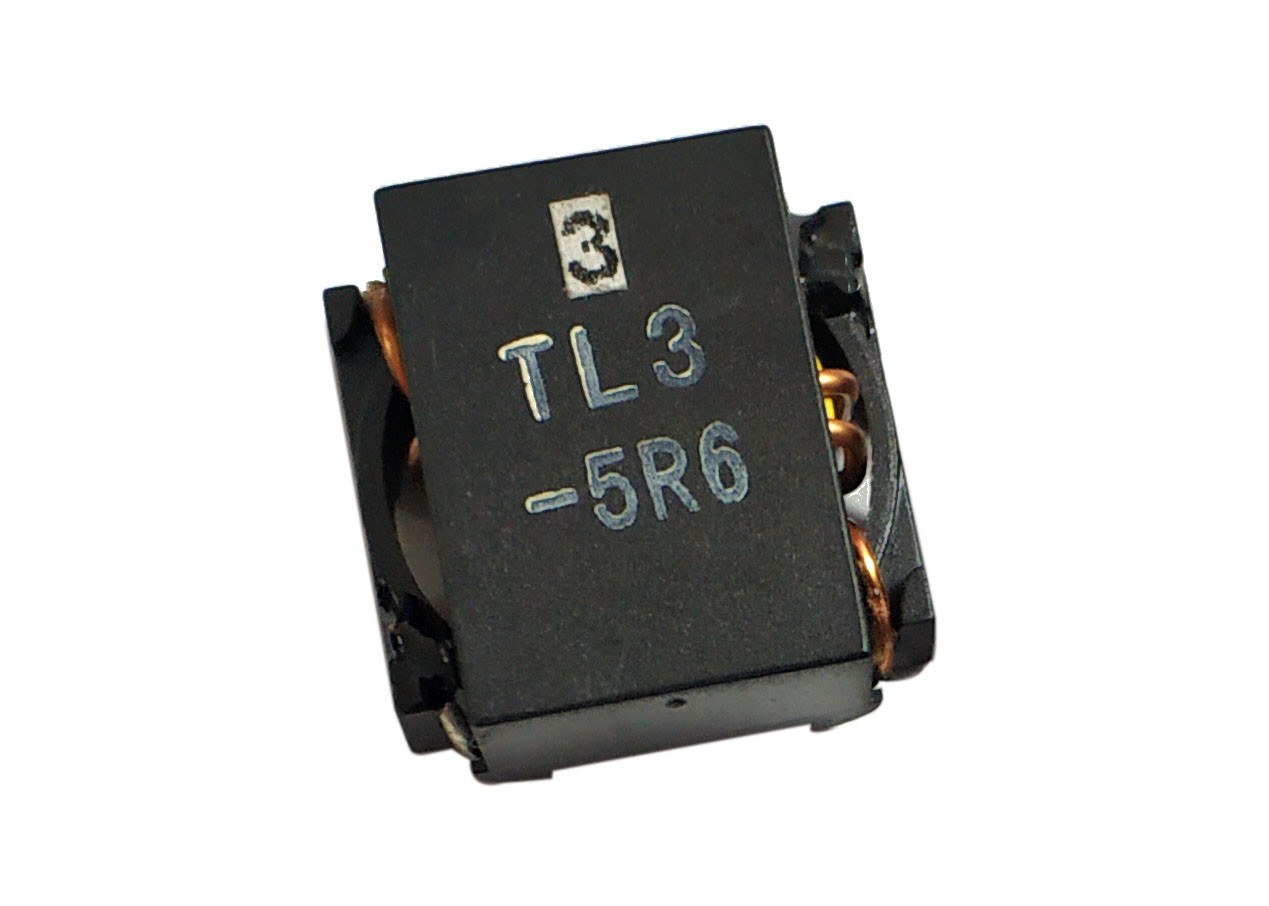

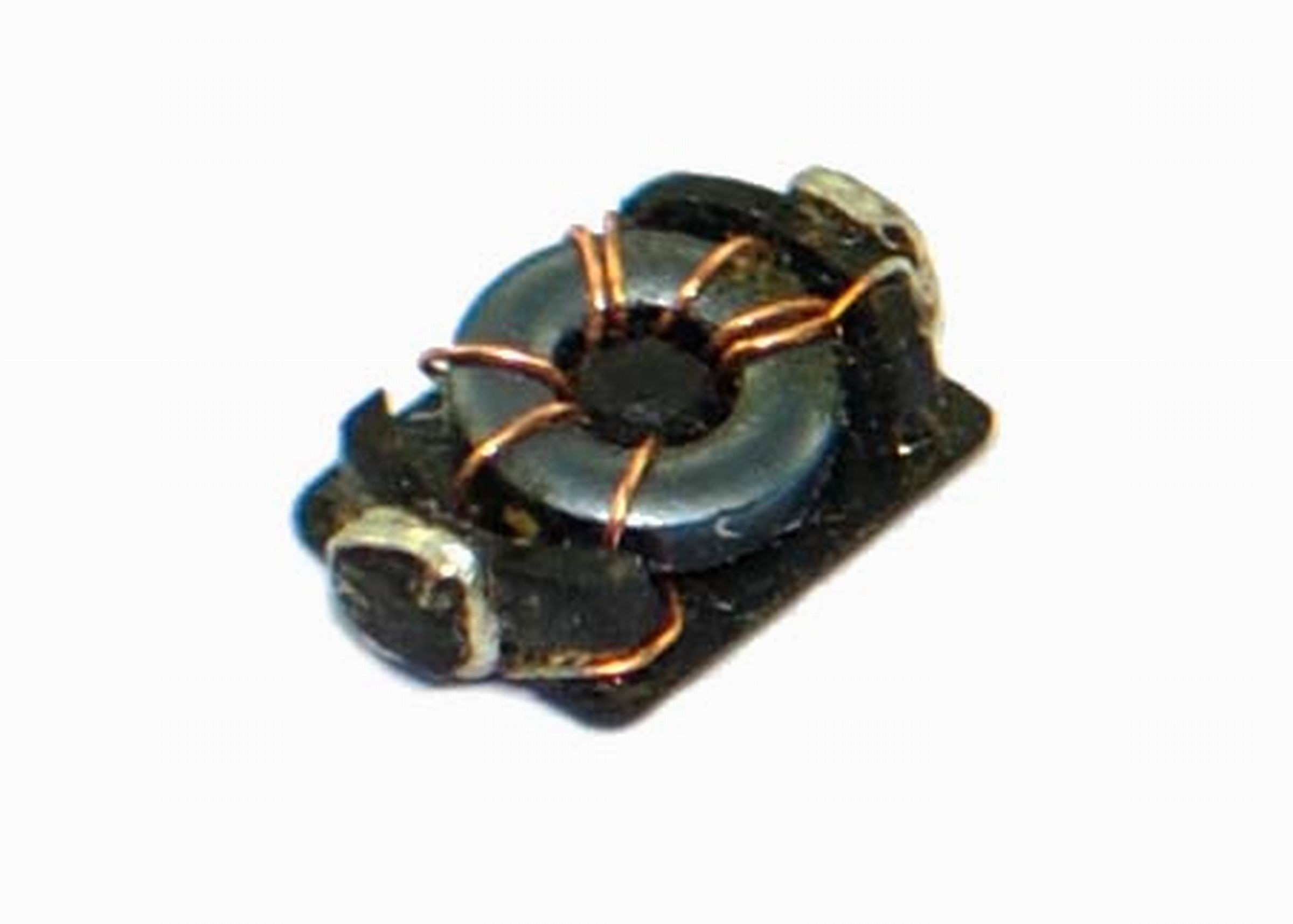

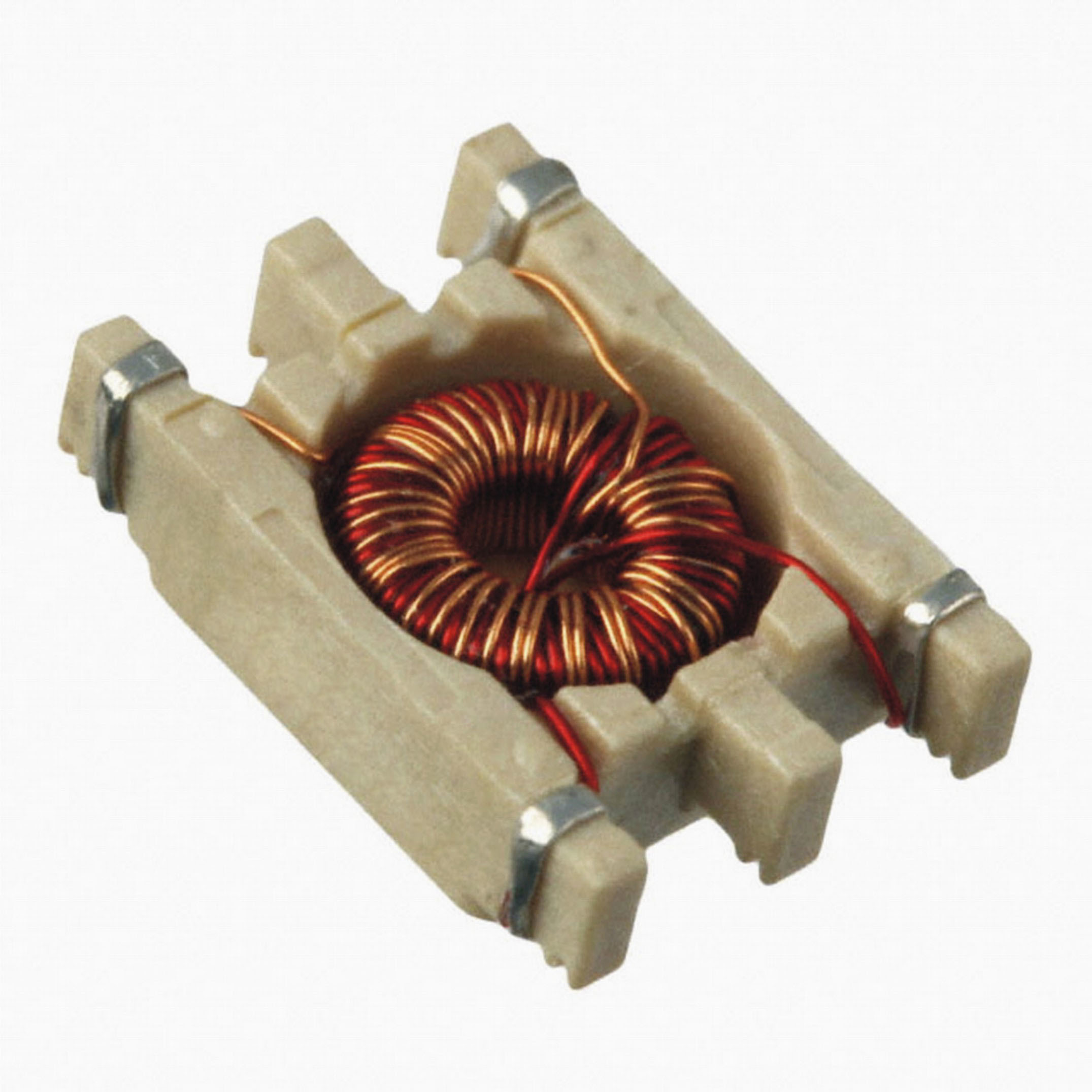

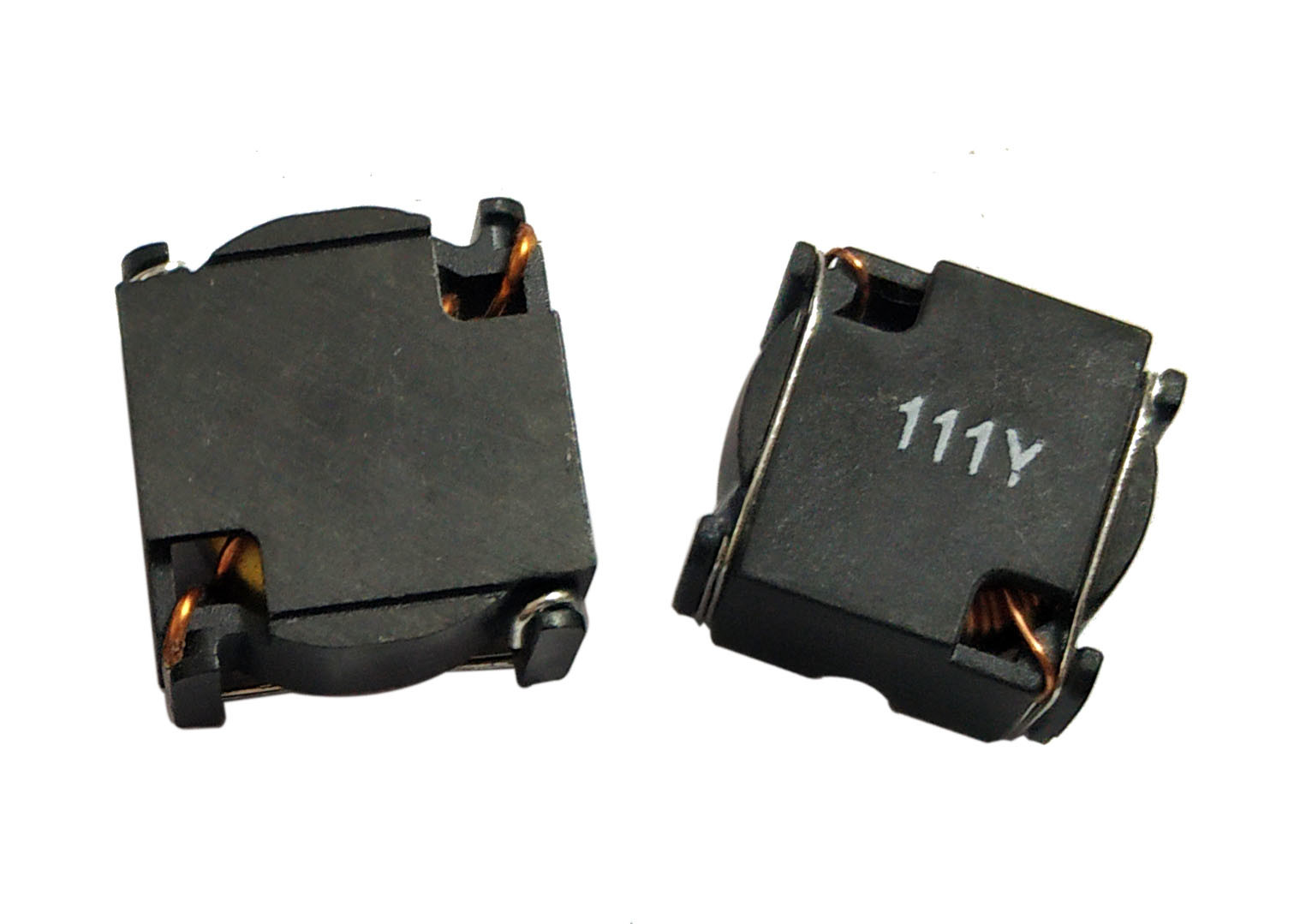

100 كيلو هرتز حلقية سطح جبل محث التثبيت SMT

ملفات خنق SMD ، محاثات حلقية ، محث سطح جبل

مقدمة:

• بشكل عام ، يكون المحث / المحول الحلقي أكثر إحكاما من النوى ذات الشكل الآخر لأنها مصنوعة من مواد أقل وتتضمن غسالة تمركز وصواميل ومسامير مما ينتج عنه تصميم وزن أخف بنسبة تصل إلى 50٪.هذا هو الحال خاصة لأجهزة الطاقة.
• نظرًا لأن الحلقة الحلقية عبارة عن نواة حلقة مغلقة ، فسيكون لها مجال مغناطيسي أعلى وبالتالي تحريض أعلى وعامل Q من محث له نفس القيمة مع قلب مستقيم (ملفات لولبية).هذا لأن معظم المجال المغناطيسي موجود داخل القلب.بالمقارنة ، مع مغو ذي قلب مستقيم ، فإن المجال المغناطيسي الخارج من أحد طرفي القلب له مسار طويل عبر الهواء للدخول إلى الطرف الآخر.
• بالإضافة إلى ذلك ، نظرًا لأن الملفات قصيرة نسبيًا وملفوفة في مجال مغناطيسي مغلق ، فإن المحول الحلقي سيكون له مقاومة ثانوية أقل مما يزيد من الكفاءة والأداء الكهربائي ويقلل من التأثيرات مثل التشويه والتهدب.
• بسبب تناظر حلقي ، فإن القليل من التدفق المغناطيسي يهرب من القلب (تدفق التسرب).وبالتالي ، يشع محث / محول حلقي تداخلًا كهرومغناطيسيًا أقل (EMI) للدوائر المجاورة وهو خيار مثالي للبيئات شديدة التركيز.لقد اعتمدنا ملفات حلقية في السنوات الأخيرة للامتثال للمعايير الدولية الصارمة بشكل متزايد والتي تحد من كمية الإلكترونيات الاستهلاكية في المجال الكهرومغناطيسي التي يمكن أن تنتجها.

سمات:

• مقاومة منخفضة لنطاق تردد العمل ومقاومة عالية لتردد التداخل.
• نفاذية عالية ، خسارة منخفضة ، محاثة تتراوح من عدة ميكروهيرتز إلى عدة مئات من الميلي هرتز ، أقصى تيار تشغيل يصل إلى عشرات الأمبيرات.
• قيمة الحث المستقر والاستقرار الحراري الجيد.
• منتجات خالية من الرصاص متوافقة مع CE ، UL ، RoHS مع تيار تشبع عالي ، تسرب مغناطيسي منخفض وصديق للبيئة.
• توهين جيد للتردد
• موثوقة للغاية وخفيفة الوزن
• مدمج ويوفر محاثة كبيرة
• منع الضوضاء المنبعثة من المكونات الأخرى.
• يتم توفير تصميمات مخصصة لمتطلبات مختلفة وفقًا للخصائص الكهربائية: نطاق الحث ، تحمل الحث ، التيار المرتبط ، درجة حرارة التشغيل ... إلخ

طلب:

• مرشح الضوضاء / مانع تداخل الإشعاع
• التطبيقات الرئيسية لمنتجات الحث الحلقي
• مرشح قمع الضوضاء من تبديل امدادات الطاقة ؛
• مرشحات الضوضاء الكهروستاتيكية لخطوط الطاقة والإشارة ؛
• مثبطات التداخل الإشعاعي مثل المحولات وأجهزة الموجات فوق الصوتية.
• تبديل مصادر الطاقة
• معدات الصورة التلفزيونية (مثل التلفزيون ومسجل الفيديو) ، ومعدات التشغيل الآلي للمكاتب ، ومعدات الصوت ، ومعدات الاتصال ، وأدوات القياس ، والمحركات ومعداتها.
• معدات الإضاءة
• الضوابط الصناعية
• الأدوات الإلكترونية
• آحرون...

ملاحظات:

• تردد الاختبار: 100 كيلو هرتز ، 0.1 فولت
• أداة الاختبار: L: HP4284A ، WK3260B ، WK3261A
• تتم الإشارة إلى جميع بيانات الاختبار إلى درجة حرارة 25 درجة مئوية
• Idc: تيار مستمر (A) يسبب تقريبًا △ T من 40 ℃
• Isat: تيار مستمر (A) سيؤدي إلى انخفاض Lo بنسبة 25٪ تقريبًا
• نطاق درجة حرارة التشغيل -40 درجة مئوية إلى + 125 درجة مئوية (بما في ذلك ارتفاع درجة الحرارة 40 درجة مئوية)
• نطاق درجة حرارة التخزين -40 ℃ إلى + 85
• مواد التعبئة والتغليف UL 94V-0
• إنحسر J-STD-020D
• تتوفر قيم الحث المخصص

ملاحظة: 1.K = ± 10٪ ، M = ± 20٪ ، N = ± 30٪

ملاحظة: يمكن تخصيص مواصفات المنتج.
