تفاصيل المنتج:
شروط الدفع والشحن:
|
| النطاق الحالي: | 0 ~ 2000 أمبير | انتاج |: | 0-5A أو 0-10Vac |
|---|---|---|---|
| صف دراسي: | 0.5 | النافذة الداخلية: | ≥50.0 مم |
| نطاق الاختبار: | 1 ~ 130٪ | قابل للتخصيص: | نعم |
| تسليط الضوء: | محول تيار انقسام انقسام CT,محول تيار انقسام انقسام 10Vac,محولات تيار الايبوكسي Potting CT |
||

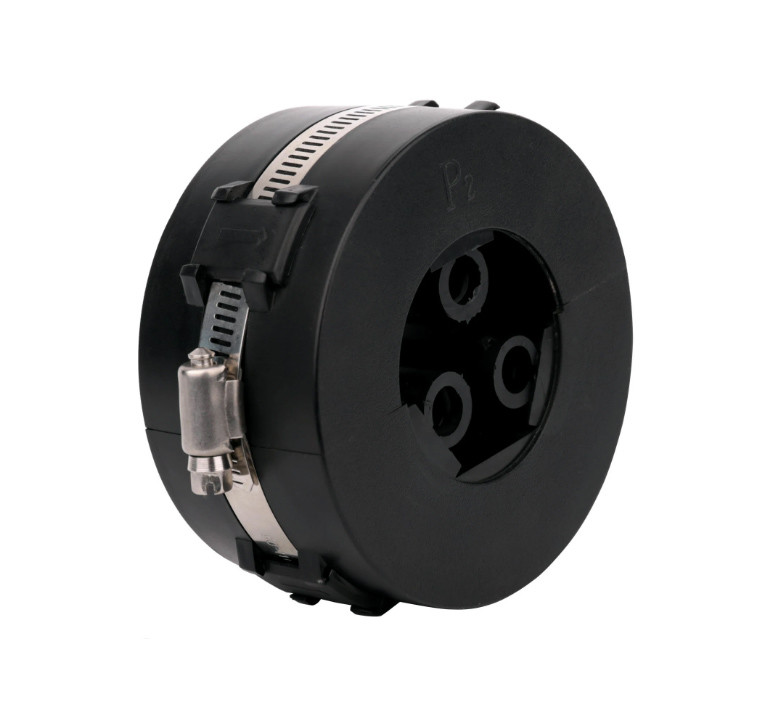

SCTK667C سلسلة عالية الجهد عالية التردد انقسام الأساسية الحالية CT الاستشعار

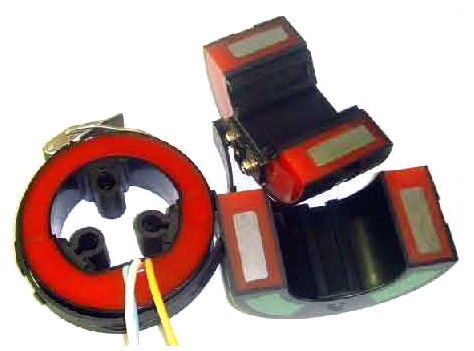

محول التيار الانقسام الأساسي من سلسلة SCTK667C مناسب للقياس الحالي وحماية الحواسيب الصغيرة للمعدات الكهربائية في نظام طاقة 10KV و 35KV AC.يستخدم على نطاق واسع في مفاتيح الشبكة الحلقية المدمجة المعزولة بالكامل مثل ABB-SafeRing / SafePlus ... وصناديق توزيع الكابلات.يمكن تركيب المحول مباشرة في كابلات المدخل والمخرج.الشريحة عبارة عن مادة سيليكون مستوردة.يتم سكب قلب الحلقة نصف الدائرية والملفات الثانوية بالفراغ بواسطة الراتنج المعزول.
سمات:
المعلمة الكهربائية
| تكرر | 50-500 هرتز |
| المدخلات المقدرة | 5A-1200A |
| نطاق القياس | 1٪ In-130٪ In |
| الإخراج المقدر | 0-5A أو 0-10VAC |
| نسبة | ≤ ± 0.2 ％ |
| زاوية الطور | ≤ ± 10 دقيقة |
| قوة عازلة | 5KV / 1mA / 1 دقيقة |
| مقاومة العزل | DC500V / 100MΩmin |
معلمة ميكانيكية
| قضية | جهاز الكمبيوتر / UL94-V0 |
| بكرة | PBT |
| جوهر | صلب السيليكون |
| الهيكل الداخلي | الايبوكسي |
| بناء | ربطة عنق |
| درجة الحرارة التشغيل | －25 ℃ ～ ＋ 75 ℃ |
| رطوبة العملية | ≤ 85٪ |
| اتصال الإخراج | UL1015 22AWG سلك (سلك مزدوج) 1.0 متر |
اختيار النوع
| ف / ن |
المدخلات المقدرة (أ) |
الإخراج (A) | صحة | أ (مم) | |
| SCTK667C-6432 |
0-1200 أ |
1A / 5A |
0.2،0.5،1.0 |
64 |
|
| SCTK667C-5052 |
0-1000 أمبير |
1A / 5A |
0.2،0.5،1.0 |
50 |
|
| SCTK667C-50105 |
0-1000 أمبير |
1A / 5A |
0.2،0.5،1.0 |
50 |
|
| SCTK667C-9632 |
0-2000 أ |
1A / 5A |
0.2،0.5،1.0 |
96 |
|
| SCTK667C-5550 |
0-1000 أمبير |
1A / 5A |
0.2،0.5،1.0 |
55 |
|
ملاحظات: يمكن تخصيص مواصفات المنتج
