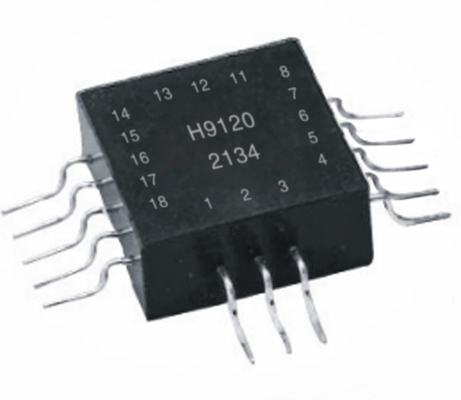

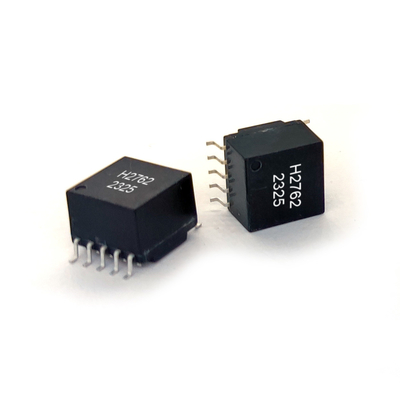

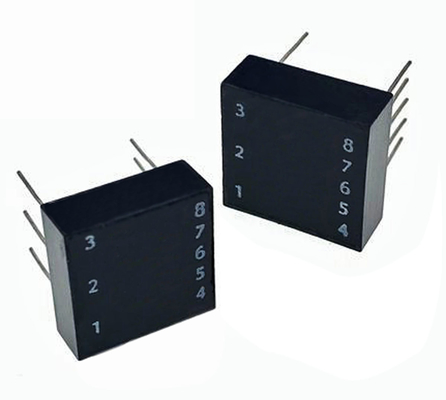

محول ناقل البيانات العسكرية MIL-STD-1553 MIL-PERF-21028 لاستبدال PM-DB2762

محولات الحافلة البيانية SHINHOM 1553B تخدم الصناعات الدفاعية والطيران والفضاء والأتمتة والاتصالات والطاقة والطب والحكومة ، من بين أمور أخرى.محولات الحافلة البيانات لدينا بنيت لأفضل أداء في الأكثر تطلبا من هذه التطبيقات. تم تصميم كل محول حافلة البيانات خصيصًا لتلبية متطلبات MIL-STD-1553 و MIL-PERF-21028. تم تصميم وتصنيع محولات حافلة البيانات المزدوجة والمتفردة منخفضة الوضوح لتستمر.

السمة

• هذه المحولات تلبي بالكامل متطلبات MIL STD 1553B لـ Command/Response Multiplex Data Bus.
• كما أنها تلبي مواصفات محولات النبض MIL-T-21038.
• المعايير التطبيقية: مواصفات ESCC 3201 العامة لمنتجات الفضاء
• صب الايبوكسي وفقًا لمتطلبات إزالة الغازات من ECSS-Q-ST-70-02C
• معدل رفض الوضع المشترك (CMR) أكبر من 45dB
• انخفاض أقل من 20%
• معوقات دخول عالية (3,000 أوم إلى 7,200 أوم)
• ترددات اختبار العائق من 75KHz إلى 1MHz
• ± 1 فولت الحد الأقصى للفوق والإصدار 2 ميكروسكيل
• عرض النبض يتوافق مع MSL (مستوى الحساسية للرطوبة) 3
• هذه المحولات تتميز بتصميم عالي الكفاءة للحصول على الحد الأدنى من الخسائر
• جميع الملفات مركزية لزيادة مرونة تطبيق الدائرة.
• يتم تعبئة السلسلة في تكوين نمط الدوائر المطبوعة ، مع تكوين منخفض.

التطبيقات

• التشغيل والأدوات
• مراقبة الحركة الجوية
• الاتصالات
• تحكم الطيران بالأسلاك
• تحكم الدفع
• واجهات المستشعرات
• إدارة المتاجر

شكل الموجة الناتجة النموذجي للدائرة الاختبارية عند الانخفاض ، وقت الارتفاع ، عرض النبض
