منزل /المنتجات/بوابة محرك المحولات/4000VDC العزل والقدرة المنخفضة على التداخل نصف الجسر المحول AEC-Q200 الصف الهندسة للأنظمة الكهربائية

4000VDC العزل والقدرة المنخفضة على التداخل نصف الجسر المحول AEC-Q200 الصف الهندسة للأنظمة الكهربائية

5000
MOQ

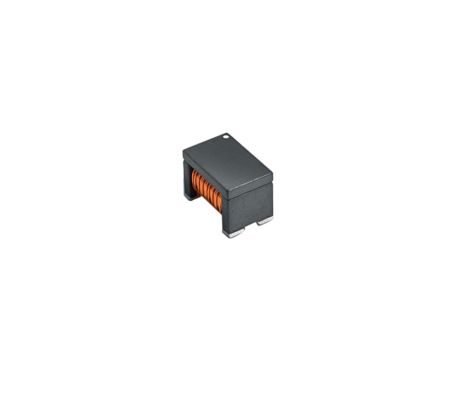

4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

4000VDC عزل نصف الجسر المحول,أنظمة الطاقة الكهربائية المحول نصف الجسر,محول نصف الجسر AEC-Q200

,

EV Power Systems Half Bridge Transformer

,

AEC-Q200 Half Bridge Transformer
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: gtx7045
الوثيقة: GTX7045_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
محولات نصف الجسر ذات الأداء العالي ذات المسؤولية المحدودة لأنظمة الطاقة الكهربائية
ارفع تصميمات طاقة سيارتك الكهربائية والهجينة (EV/HEV) مع سلسلة GTX7045LLC محولات نصف الجسر. تم تصميم هذه المحولات لتحقيق أداء فائق في بيئات السيارات الصعبة، وتتميز بسعة متشابكة منخفضة بشكل استثنائي لتقليل التداخل الكهرومغناطيسي (EMI) وتحقيق مناعة عابرة للوضع العام العالي. باعتبارها قويةمحول السياراتالحل، فهو يفي بمعايير درجة AEC-Q200 ويوفر عزل 4000 فولت تيار مستمر، مما يضمن موثوقية وأمان لا مثيل لهما للشواحن الموجودة على متن الطائرة (OBC) ومحولات الجر. تم تصنيع سلسلة GTX7045 بعمليات مؤتمتة للغاية، مما يوفر تحويل طاقة عالي الجودة وفعال من حيث التكلفة للجيل القادم من التنقل الكهربائي.
الميزات الرئيسية
  • الأمثل للتميز في السيارات:مناسب بشكل مثالي لتطبيقات السيارات الكهربائية/الكهربائية الهجينة، بما في ذلك محولات OBC ومحولات الجر، بما يتوافق مع معايير التشغيل AEC-Q200 (-40 درجة مئوية إلى +125 درجة مئوية).
  • تعزيز سلامة الإشارة:تعمل سعة اللف المتداخل المنخفضة على تقليل انبعاثات EMI وتوفر مناعة عابرة للوضع العام عالية لتشغيل أنظف وأكثر استقرارًا.
  • عزل وأمان قويان:معتمد بعزل 4000VDC (2800 Vrms) بين اللفات الأولية والثانوية، مما يضمن سلامة النظام وموثوقيته.
  • الموثوقية والجودة العالية:تم تصنيعه باستخدام عمليات مؤتمتة للغاية مع مادة أساسية من الفريت، مما يضمن الأداء المتسق والامتثال لقواعد RoHS.
  • خيارات التصميم المرنة:توفر السلسلة نسبة دورات متعددة وقيم الحث (على سبيل المثال، GTX7045-121DRC بنسبة 1.5:1) لتناسب مختلفمحول نصف الجسرطبولوجيا.
المواصفات (أمثلة لسلسلة GTX7045)
رقم الجزء نسبة الدوران (Pri:Sec) الحث الأساسي (uH) ±30% محاثة التسرب (uH) ±20% DCR ماكس (Ω) إيرمز (مللي أمبير)
جي تي اكس 7045-750 ايه آر سي 1:1 75 8.5 0.35 730
GTX7045-101ARC 1:1 100 9.5 0.40 680
GTX7045-121DRC 1.5:1 120 12.5 0.42 (بري) 660
جي تي اكس 7045-131BRC 2.5:1 130 15 0.44 (بري) 660
GTX7045-141CRC 2.0:1 140 15 0.45 (بري) 640
الحث والتسرب الحث:تم قياسه عند 100 كيلو هرتز، 0.1 فولت في الدقيقة.
عزل:4000 فولت تيار مستمر / 2800 فولت آر إم إس لمدة دقيقة واحدة.
درجة حرارة التشغيل:-40 درجة مئوية إلى +125 درجة مئوية.
التطبيقات
  • تحويل الطاقة EV/HEV:الاستخدام الأساسي في أجهزة الشحن الموجودة على متن الطائرة (OBC) ومحولات الجر.
  • إمدادات الطاقة الصناعية:محولات DC-DC عالية الكفاءة ومعزولة في البيئات الصعبة.
  • وحدة تزويد الطاقة للاتصالات والخادم:توفير تحويل طاقة مستقر وموثوق في البنية التحتية للشبكة.
  • أنظمة الطاقة المتجددة:يستخدم في مراحل الانفرتر لتحويل الطاقة الشمسية وطاقة الرياح.
بطاقة:

AEC-Q200 Certified High Frequency Transformer (مصدر معتمد للتحولات عالية التردد),محول طاقة الجهد العازل 4KVrms,محول عزل بصمة SMD المدمج

4000VDC عزل نصف الجسر المحول,أنظمة الطاقة الكهربائية المحول نصف الجسر,محول نصف الجسر AEC-Q200

Compact SMD Footprint Isolation Transformer
