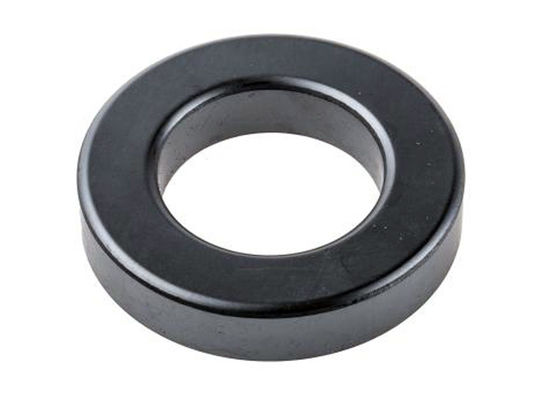

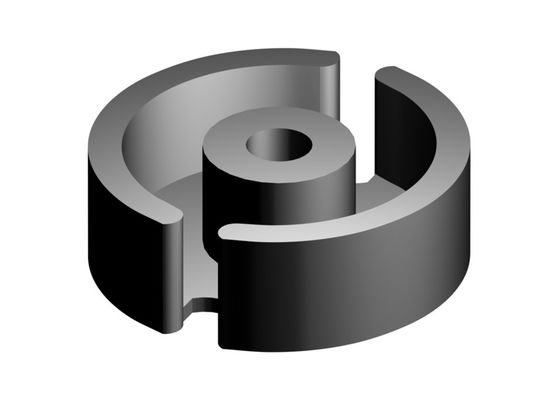

حجم مختلف أسطواني الفريت الأساسية الفريت Toroid الأساسية حجم صغير
نوع حلقية / G نوع الخ. النوى قوة الحديد
| رقم الجزء | س ن / ن 2 | A (مم) | B (مم) | C (مم) |
| T50-26 أصفر / أبيض | 33 | 12.7 ± 0.5 | 7.7 ± 0.5 | 4.83 ± 0.50 |
| T68-26Yellow / أبيض | 43.5 | 17.5 ± 0.5 | 9.4 ± 0.5 | 4.83 ± 0.50 |
| T80-26Yellow / أبيض | 46 | 20.2 ± 0.5 | 12.6 ± 0.5 | 6.35 ± 0.64 |
| T90-26Yellow / أبيض | 70 | 22.9 ± 0.5 | 14.0 ± 0.5 | 9.53 ± 0.64 |
| T94-26Yellow / أبيض | 60 | 23.9 ± 0.5 | 14.2 ± 0.5 | 7.92 ± 0.64 |
| T106-26Yellow / أبيض | 93 | 26.9 ± 0.5 | 14.5 ± 0.5 | 11.1 ± 0.64 |
| T130-26Yellow / أبيض | 81 | 33.0 ± 0.5 | 19.8 ± 0.5 | 11.1 ± 0.64 |
| T150-26Yellow / أبيض | 96 | 38.4 ± 0.5 | 21.5 ± 0.5 | 11.1 ± 0.64 |

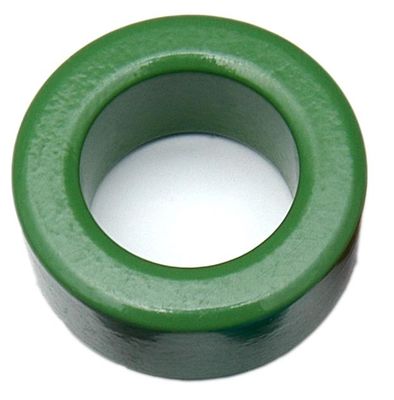

| T60-52Blue / الأخضر | 47 | 15.2 ± 0.5 | 8.53 ± 0.5 | 5.94 ± 0.50 |
| T68-52Blue / الأخضر | 40 | 17.5 ± 0.5 | 9.40 ± 0.5 | 4.83 ± 0.50 |
| T80-52Blue / الأخضر | 42 | 20.2 ± 0.5 | 12.6 ± 0.5 | 6.35 ± 0.64 |
| T90-52Blue / الأخضر | 64 | 22.9 ± 0.5 | 14.0 ± 0.5 | 9.53 ± 0.64 |
| T106-52Blue / الأخضر | 95 | 26.9 ± 0.5 | 14.5 ± 0.5 | 11.1 ± 0.64 |
| T130-52Blue / الأخضر | 79 | 33.0 ± 0.5 | 19.8 ± 0.5 | 11.1 ± 0.64 |
| T150-52Blue / الأخضر | 89 | 38.4 ± 0.5 | 21.5 ± 0.5 | 11.1 ± 0.64 |
الميزات:
ملاحظة: نظرًا لوجود العديد من المواصفات والأصناف من قلوب مسحوق الحديد من النوع t ، يرجى تقديم متطلبات محددة بشأن حجم الشكل والحث عند الطلب.
