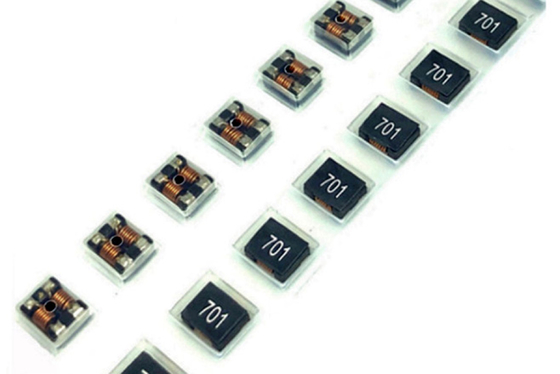

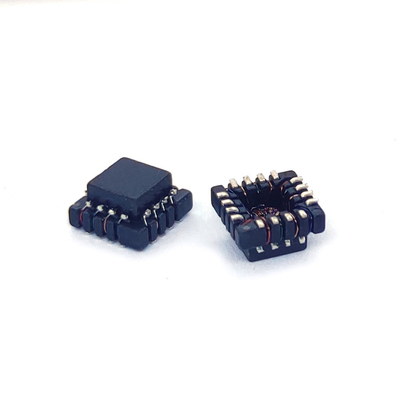

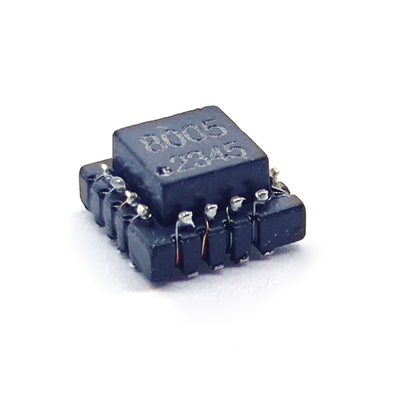

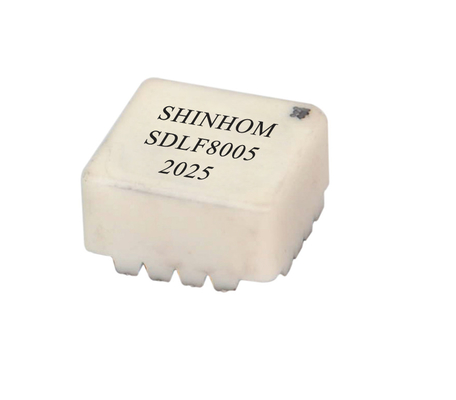

الاختناق في الوضع المشترك عالي التردد لفلترات EMI لخط البيانات SMT

مرشحات EMI لخط البيانات SMT ، الاختناق في الوضع المشترك

توفر خنقات الوضع المشترك لخط البيانات تصفية EMI ذات الغرض العام من معدلات البيانات منخفضة السرعة إلى سرعات فائقة مثل USB3.x و HDMI2.0، و IEEE 1394. القضاء على ضوضاء CM في CAN و CAN FD و FlexRay أنظمة الحافلات السيارات.

السمة

• تخفيف ضجيج الحالة الشائعة الاستثنائية من 15 ميغاهرتز إلى 300 ميغاهرتز؛ يمرر بيانات خط الإشارة تحت 300 ميغاهرتز مع الحد الأدنى من التخفيف
• طاقة التيار المستمر 500 أو 100 مآ.
• عزل كهربائي ممتاز 300 درجة في المئة لمدة دقيقة واحدة
• مادة الأساسية: الفيرريت
• درجة الحرارة المحيطة من 40°C إلى +85°C
• درجة حرارة التخزين المكون: من 40 درجة مئوية إلى 85 درجة مئوية.
• تغليف الشريط والملفات: 40 °C إلى + 80 °C
• المقاومة لحرارة اللحام ماكس ثلاثة 40 ثانية إعادة التدفق عند + 260 °C، أجزاء تبرد إلى درجة حرارة الغرفة بين الدورات
• مستوى الحساسية للرطوبة (MSL) 1 (عمر الأرض غير محدود عند < 30 °C / 85٪ الرطوبة النسبية)
• تعبئة 1000/13′′ لفافة شريط بلاستيكي: 16 ملم عريض، 0.46 ملم سميكة، 12 ملم الفاصل بين الجيب، 4.5 ملم عمق الجيب
