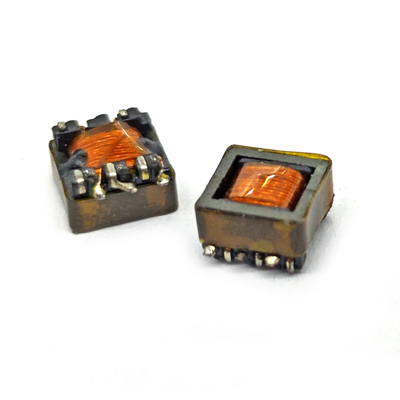

تم تصميم سلسلة ستيك 6.2 للحلول الكهربائية المدمجة للوسائط المتحركة باستخدام نواة فيريت EEC6.2 مع رصاصات فينولية معتمدة من قبل UL.توفر استقرار الحثية بنسبة ±15٪ وعزلة مقوية (0.5kV AC). يحتوي على شريط حرارة عالية # 1218 وتغليف اللون ، يعمل بشكل موثوق عند درجة حرارة محيطة 130 درجة مئوية. مثالي للتطبيقات الصناعية والمستهلكة المحدودة في المساحة.
المعلمات الكهربائية
| النموذج | الحركه (L6-4) | الحركه (L3-1) | DCR (R6-4) | DCR (R3-1) | اختبار Hi-Pot (PRI-SEC/COIL-CORE) |
|---|---|---|---|---|---|
| ستيك 6.2-001 | 830μH ± 15% | 5.3μH ±15٪ | ≤11.0Ω | ≤200mΩ | 0.5kV AC، 50Hz، 2mA، 1s |
| ستيك 6.2-002 | 830μH ± 15% | 20μH ± 15% | ≤11.0Ω | ≤ 450mΩ | 0.5kV AC، 50Hz، 2mA، 1s |
| * ظروف الاختبار: 1kHz، 0.25V للحملة؛ EPE 7112 لـ Hi-Pot* |
قائمة المواد
بوبين: T375J الفينوليكي (UL 594VΦ ، 130 °C)
النواة: EEC6.2 K2.3P فيرريت
أسلاك: البولي يوريثان GRD2/GRD3 (180 درجة مئوية)
شريط: #1218 (180°C)
طلاء: T42604 (130°C)
التطبيقات
أنظمة الطاقة الصناعية:
محولات DC/DC معزولة ≤20W
وحدات طاقة مساعدة لجهاز التحكم الآلي
إلكترونيات المستهلك:
وحدات الضوء الخلفي للمشغل LED
دوائر ردود فعل شاحنة USB-C
التصاميم الحرجة للسلامة:
عزلة معززة لمصادر الطاقة الطبية
تنظيم الجهد في لوحة التحكم في HVAC
