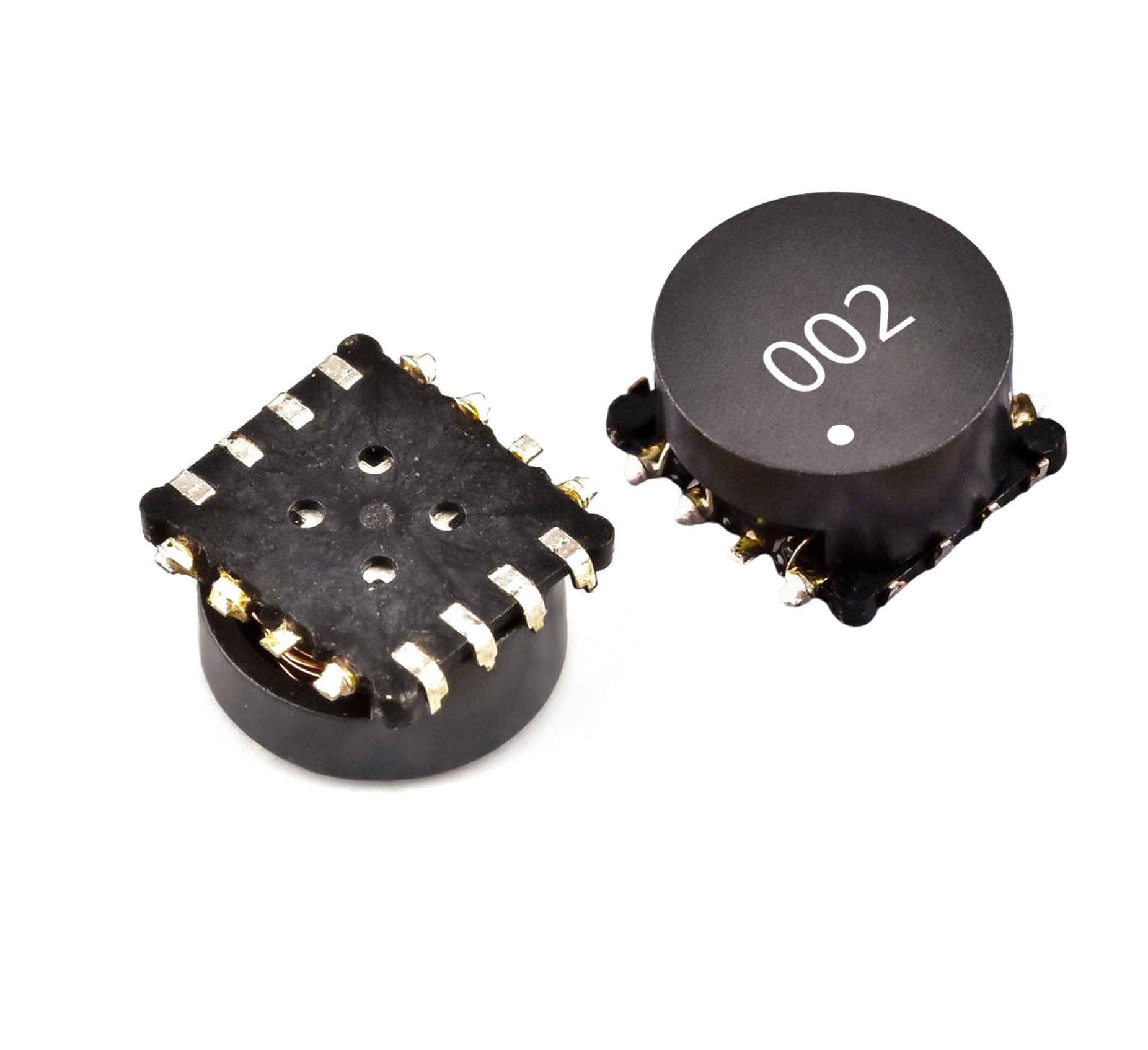

تم تصميمه لنقل الطاقة السريع في أنظمة الفوتو فلاش المدمجة ، وتوفر سلسلة SDRS5630T شحن مكثف عالي الكفاءة مع نسب الدوران تصل إلى 1:25تصميمه منخفض الملف الشخصي وتقليل الحرص على التسرب يضمن أداء مستقر عبر نطاقات درجات الحرارة الصناعية (-20 درجة مئوية إلى +110 درجة مئوية).هذه المحولات تتميز بعزل مقوي (500Vrms مقاومة الجهد) وتلف الدقة لتسليم طاقة نبض ثابتة في التطبيقات المحدودة المساحة.
الخصائص
مظهر منخفض جداً: 5.8mm الحد الأقصى للارتفاع لتحسين مساحة PCB.
الحد الأدنى من حرارة التسرب: يحسن كفاءة نقل الطاقة.
إطالة درجة حرارة العمل: -20 درجة مئوية إلى +110 درجة مئوية.
التركيب السطحي (SMD): التوافق الآلي للتجميع.
عزل الجهد العالي: 500Vrms مقاومة الجهد.
تغليف الشريط والفكرة: إنتاج مبسط (مشار إليه باسم "إكمال الألواح" في ورقة البيانات).
الخصائص الكهربائية
| رقم الجزء | نسبة الدوران (Np:Ns) | Pri الحركه (μH) ± 20% | الحد من الحرارة (mH) Ref | Pri DCR (mΩ) | سي سي دي سي آر (Ω) |
|---|---|---|---|---|---|
| SDRS5630T-001 | 1:15 | 16.1 | 3.5 | 392 | 85.0 |
| SDRS5630T-002 | 1:10.2 | 8.5 | 0.8 | 370 | 20.0 |
| SDRS5630T-003 | 1:15 | 10.0 | 2.2 | 250 | 52.1 |
| SDRS5630T-004 | 1:25 | 10.0 | 6.3 | 250 | 85.4 |
| SDRS5630T-005 | 1:15 | 9.9 | 2.2 | 252 | 52.1 |
| SDRS5630T-006 | 1:17 | 18.5 | 4.7 | 418 | 75.8 |
ملاحظة: قوائم ورقة البيانات تكرر إدخال SDRS5630T-004؛ الجدول يعكس نماذج فريدة فقط.
الخصائص الجسدية
الأبعاد: 5.6±0.2mm (W) × 3.0mm max (H) × 5.8mm max (L).
تكوين المحطة: تصميم ثمانية أقلام (انظر الرسم البياني للتلف: القلم 1-4 = Np ، القلم 5-8 = Ns).
التثبيت: تخطيط منصة محسّنة لحام SMD.
التطبيقات
التصوير الرقمي: شحن مكثف عالي السرعة لوحدات فلاش DSLR / الكاميرا المدمجة.
إضاءة الشريط: توليد نبضات كفاءة في استخدام الفوتو فلاش المحمول.
أجهزة استشعار صناعية: الدوائر التي تتطلب إفرازات عالية الجهد السريعة
الأجهزة الطبية: أنظمة الفلاش المدمجة للمعدات التشخيصية/الاندوسكوبية
الامتثال والتعبئة
المواد المتوافقة مع القانون
تعبئة قياسية من الشريط والفكرة ("إكمال اللفافات").
