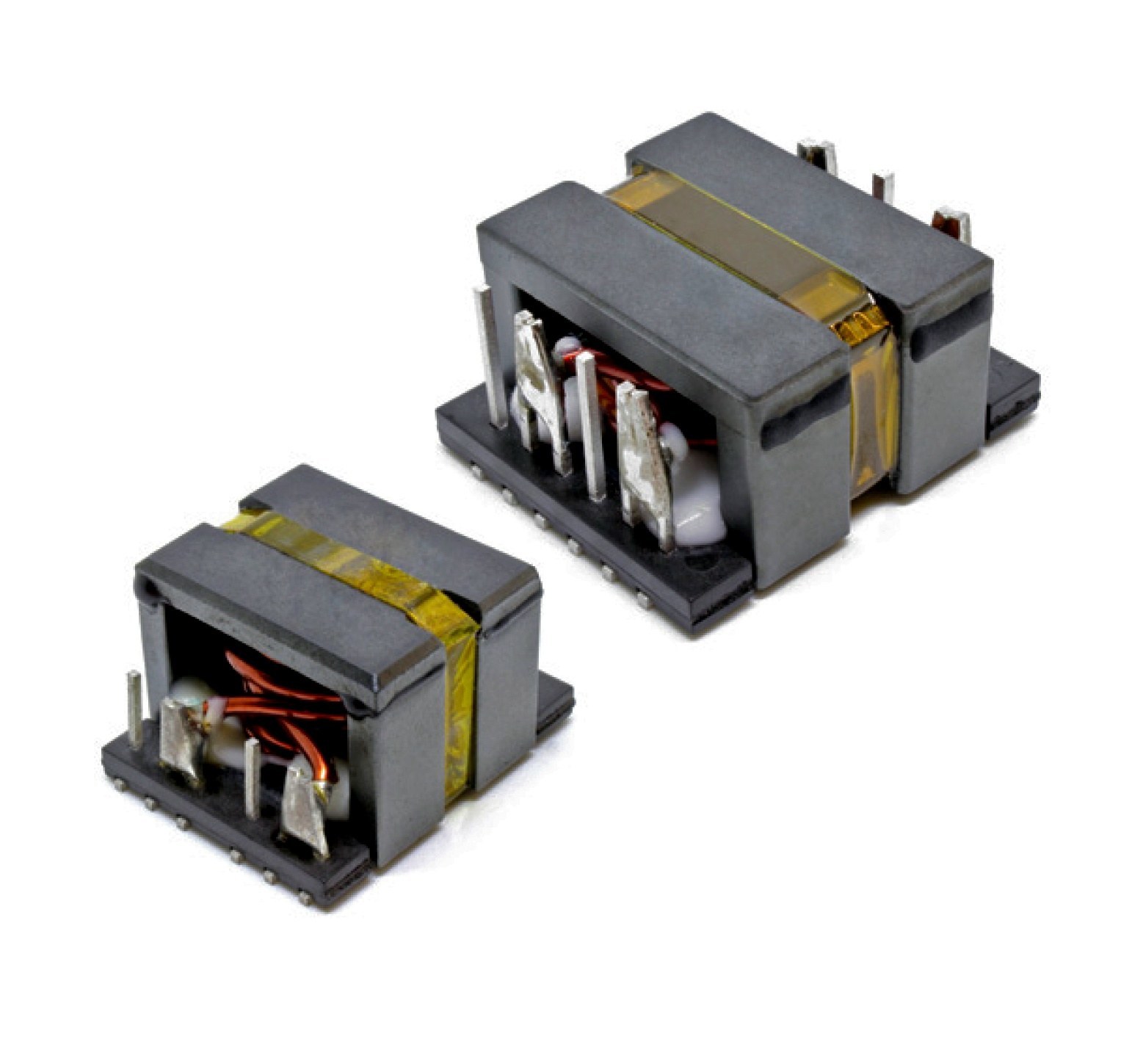

صُممت لسلاسل الطاقة ذات الضوضاء العالية، توفر سلسلة TPER قمعًا رائدًا في الصناعة للتداخل الكهرومغناطيسي مع تيار مقنن 39 أمبير و عزل 1500 فولت. تتميز بنوى ER19/ER25 المستوية، وتحقق مقاومة منخفضة جدًا للتيار المستمر (حتى 1.4mΩ) وتحكمًا دقيقًا في SRF (0.95–2.0MHz). يقلل البناء SMT المحمي من التداخل، بينما يضمن الامتثال لمعايير RoHS/EIA481 الاستعداد للتجميع الآلي. مُحسّنة للتآزر مع مرشحات EMC في شواحن السيارات الكهربائية والعاكسات الصناعية.
منصات النواة
ER19: 24.9×21.6×16.9 مم كحد أقصى
ER25: 30.5×27×18 مم كحد أقصى
الخصائص الكهربائية @25 درجة مئوية (لكل وثيقة)
| المعلمة | نطاق TPER19 | نطاق TPER25 |
|---|---|---|
| الحث (µH) | 120–480 ±35% @10kHz | 160–1400 ±35% @10kHz |
| الحث المتسرب (µH) | 0.4–1.5 @100kHz | 1.5–6.0 @100kHz |
| DCR كحد أقصى (mΩ) | 2.5–7.8 | 1.4–13.0 |
| التيار المقنن (أمبير)* | 10–20 | 12–39 |
| SRF نموذجي (MHz) | 1.42–1.79 | 0.95–2.0 |
| الممانعة @SRF (kΩ) | 0.73–15 | 0.4–5.5 |
| جهد العزل | 1000Vrms | 1500Vrms |
الأداء
درجة حرارة التشغيل: –40 درجة مئوية إلى +150 درجة مئوية (TPER25)
تصنيف التيار: بناءً على ارتفاع درجة الحرارة بمقدار 50 درجة مئوية (تبريد الهواء الحر)
الشريط/البكرة: متوافق مع EIA481
*التيار المقنن = تيار RMS يسبب ارتفاع درجة الحرارة بمقدار 50 درجة مئوية
التطبيقات
المركبات الكهربائية
محولات DC-DC (دعم تيار 39 أمبير لأنظمة البطاريات)
الشواحن المدمجة (أهداف SRF 1.42MHz لنطاقات CISPR 25 EMI)
الطاقة الصناعية
العاكسات الشمسية (عزل 1500 فولت لأنظمة ناقل 1.2 كيلو فولت)
محركات الأقراص (1.4mΩ DCR يقلل من فقدان الطاقة)
البيانات/الاتصالات
وحدات تزويد الطاقة للخوادم (2.0MHz SRF يمنع ضوضاء وضع التبديل)
وحدات طاقة 5G (يتناسب الشكل المستوي مع لوحات الدوائر المطبوعة عالية الكثافة)
الإلكترونيات الاستهلاكية
محولات USB-PD 3.1 (ممانعة الذروة 1.42MHz لتصميمات 140 واط)
برامج تشغيل LED (متوافقة مع RoHS للأسواق العالمية)
س: كيف يتفوق الخانق المستوي على النوى الحلقية؟
ج: ملف تعريف أقل بنسبة 30% (18 مم مقابل 25 مم)، تجميع أسرع بنسبة 50% (SMT مقابل من خلال الفتحة)، وتحكم SRF أكثر إحكامًا (±5% مقابل ±20%).
س: هل يمكن أن يحل محل المحاثات الكهربائية في دوائر DC-DC؟
ج: لا. مصمم لقمع التداخل الكهرومغناطيسي (وليس تخزين الطاقة). قم بإقرانه بالمحاثات الكهربائية لتحقيق الامتثال الكامل لمعايير EMC.
س: هل يلزم تخفيض درجة الحرارة في درجات الحرارة المحيطة المرتفعة؟
ج: نعم. الحد الأقصى للتيار = التيار المقنن × [(150 – درجة الحرارة المحيطة)/50]. على سبيل المثال: 39 أمبير @25 درجة مئوية → 23.4 أمبير @120 درجة مئوية.
س: هل يتم دعم منحنيات الممانعة المخصصة؟
ج: نعم. اتصل لضبط SRF (على سبيل المثال، 1.0MHz±3% للأجهزة الطبية).
