محفز الحرارة المشترك ذو الحرارة العالية مع معايير العزل المنخفضة DCR و UL لفلتر EMI

5000
MOQ

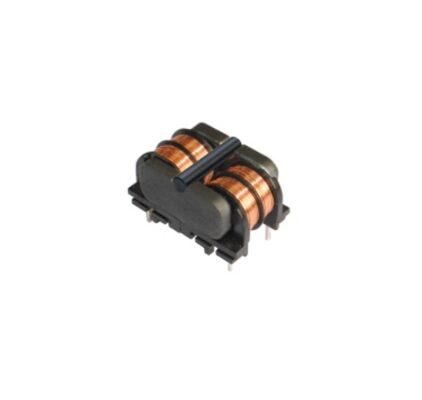

High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

محفز الوضع المشترك لفلترات EMI,عازل UL الحالة الشائعة للإنبعاث,محفز الوضع المشترك منخفض DCR

,

UL Insulation Common Mode Inductor

,

Low DCR Common Mode Inductor
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: LFUR17A
الوثيقة: LFUR17A_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
محاثات الوضع العام والتفاضلي عالية الموثوقية والحث العالي لتصفية ضوضاء خط الطاقة
تفاصيل المنتج
السلسلة LFUR17Aهو خط عالي الأداء منمحاثات الوضع المشتركومحاثات قمع الوضع التفاضلي، مصمم لتوفير تخفيف استثنائي للضوضاء لإلكترونيات الطاقة الحديثة. كجزء من المتقدمةمرشحات EMI,مرشحات RFI، ومرشحات الضوضاء خط الطاقة عالية الحث، توفر هذه السلسلة محاثة مُحسّنة، وDCR منخفض، وأداء موثوقًا به في تصميمات مدمجة مثبتة على PCB.
مصممة للقاءمعايير العزل ULومتطلبات سلامة الإضاءة الأمريكية، تعد سلسلة LFUR17A مثالية لأنظمة SMPS عالية الكفاءة، ومحركات LED، والإضاءة الخلفية CCFL، وأنظمة الطاقة غير المتصلة بالإنترنت، وأدوات الطاقة. توفر هذه المحاثات حثًا ممتازًا للوضع التفاضلي مع مقاومة منخفضة، مما يتيح التشغيل المستقر في البيئات الصاخبة وظروف الأرض المتقلبة.
مع قيم الحث تتراوح من3.3 مللي أمبير إلى 100 مللي أمبير، DCR منخفضة مثل0.21 أوم، والتقييمات الحالية تصل إلى2.5 أ، تضمن سلسلة LFUR17A منع التداخل الكهرومغناطيسي/RFI بشكل قوي مع الحفاظ على الأبعاد المدمجة المناسبة لتخطيطات PCB الكثيفة.
الميزات الرئيسية
  • مصممة لتلبية متطلبات العزل UL
    يضمن السلامة والموثوقية لتطبيقات الإضاءة والطاقة المطلوبة.
  • قمع الضوضاء في الوضع المشترك والتفاضلي
    تعزيز فعالية التصفية للتداخل عالي التردد ومنخفض التردد.
  • الحث العالي مع المقاومة المنخفضة
    مُحسّن لتصفية ضوضاء خط الطاقة مع الحد الأدنى من فقدان الطاقة.
  • بصمة ثنائي الفينيل متعدد الكلور المدمجة
    تصميم موفر للمساحة ومناسب لإمدادات الطاقة وأنظمة الإضاءة عالية الكثافة.
  • أداء مستقر تحت الضغط الحراري
    درجة حرارة التشغيل من-40 درجة مئوية إلى +125 درجة مئوية.
  • محاثة طائشة عالية (Lstray)
    يدعم التوهين المحسن للوضع التفاضلي.
  • نطاق تطبيق واسع
    مثالية لكل من إلكترونيات الطاقة الاستهلاكية والصناعية.
الخصائص الكهربائية عند 25 درجة مئوية
رقم الجزء الحث (mH) Lstray (ميجا H) الطباع DCR (Ω) ماكس آي دي سي (أ) ماكس
LFUR17A-332Y 3.3 90 0.21 2.50
LFUR17A-103Y 10 450 0.32 1.65
LFUR17A-153Y 15 795 0.52 1.32
LFUR17A-273Y 27 1480 0.95 0.92
LFUR17A-333Y 33 1680 1.01 0.88
LFUR17A-393Y 39 2100 1.60 0.85
LFUR17A-473Y 47 2700 1.67 0.75
LFUR17A-683Y 68 3500 2.38 0.62
LFUR17A-783Y 78 4100 2.57 0.58
LFUR17A-104Y 100 5770 3.87 0.50
المعلومات التقنية والخصائص الفيزيائية
  • أبعاد:25.0*18.8*16.5 ملم (كحد أقصى)
  • تخطيط الدبوس:4 دبوس من خلال ثقب
  • تخطيط الوسادة:الأمثل لحام ثنائي الفينيل متعدد الكلور مستقر
  • اختبار الحث:10 كيلو هرتز، 0.05 فولت (HP4284A)
  • شروط الاختبار الكهربائي:25 درجة مئوية، 33% رطوبة نسبية (ما لم يُنص على خلاف ذلك)
  • حد ارتفاع درجة الحرارة:55 درجة مئوية كحد أقصى
  • درجة حرارة التشغيل:-40 درجة مئوية إلى +125 درجة مئوية
  • درجة الحرارة المحيطة:-40 درجة مئوية إلى +85 درجة مئوية
  • مرحبا وعاء:
    • 1500 فولت تيار متردد / 50 هرتز / 1 مللي أمبير / 2 ثانية (ملف إلى القلب)
    • 2500 فولت تيار متردد / 50 هرتز / 3 مللي أمبير / 2 ثانية (ملف إلى ملف)
  • التصاميم المخصصة المتاحة
التطبيقات
  • أدوات كهربائية ومعدات صناعية
    يعزز استقرار EMC في بيئات التبديل الصاخبة.
  • أنظمة الإضاءة LED وCCFL
    قمع موثوق للضوضاء لدوائر الإضاءة عالية التردد.
  • كوابح الإلكترونية
    يضمن أداء إضاءة مستقر وخالي من الوميض.
  • تبديل إمدادات الطاقة دون اتصال
    مثالي للمحولات وأجهزة الشحن وSMPS ووحدات الطاقة المدمجة.
  • الأجهزة ذات التأريض غير المستقر
    يقوم بتصفية ضوضاء الوضع المشترك والوضع التفاضلي بشكل فعال.
  • تصفية مدخلات ومخرجات خط الطاقة
    يقلل من الانبعاثات ويحسن الامتثال لمعايير EMC.
