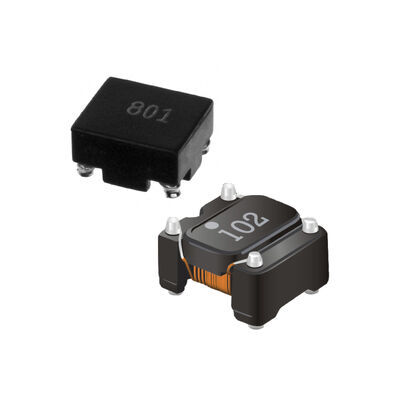

CMD CM0705 Series SMD Common Mode Choke مع أداء التخفيف العالي ، ومدى الحثية الواسع ، والقدرة العازلة العالية

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

أداء التخفيف العالي الاختناق في الوضع العادي,مجموعة واسعة من الحدس SMD الاختناق في الوضع الشائع,القدرة العازلة العالية السطح المرفق الحامل الوضع الشائع

,

Wide Inductance Range SMD Common Mode Choke

,

High Isolation Capability Surface Mount Common Mode Inductor
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: CM0705
الوثيقة: CM0705 Series_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
CMD الاختناق المعتاد CM0705 سلسلة
سلسلة CMD Common Mode Choke CM0705 هي خنق SMD المدمج المعتاد المصمم لقمع الضوضاء الفعال في الدوائر الإلكترونية عالية الكثافة.يحتوي على حزمة تصميم سطحية مصغرة محسّنة لتركيب الاختيار والمكان، هذه السلسلة توفر coplanarity موثوقة وأداء كهربائي ثابت عبر مجموعة واسعة من الترددات.
مع خيارات الحثية المتعددة وجهد اختبار خط إلى خط عالي يبلغ 500 Vrms ، فإن سلسلة CM0705 مناسبة بشكل جيد للتطبيقات التي تتطلب تصفية EMI مستقرة وحماية سلامة الإشارة.تصميمها القوي ومجموعة واسعة من درجات حرارة التشغيل تجعلها موجهة سطحية موثوقة للشراءوالصناعية والإلكترونيات الاتصالات.
الخصائص الرئيسية
  • تصميم سطح الجبل- حزمة SMD المدمجة متوافقة مع تجميع الاختيار والمكان الآلي
  • أداء التخفيف العالي- مصممة للقمع الفعال للضوضاء EMI على نطاق ترددي واسع
  • نطاق واسع من الحثية- قيم الحدس من 47 μH إلى 12000 μH (تعتمد على النموذج)
  • التيار القياسي المستقر- التيار الاسمي يصل إلى 500 mA اعتمادا على عدد الجزء
  • المقاومة المشتركة المنخفضة- مقاييس DCR الأمثل لتقليل فقدان الطاقة
  • قدرة عالية على العزل- 500 Vrms الجهد الاختبار بين الملفات (خط إلى خط)
  • نطاق درجة حرارة واسع- درجة حرارة العمل من -25°C إلى +105°C
الخصائص الكهربائية
المواصفات المقاسة عند درجة حرارة 25 درجة مئوية:
تحمّل الحثية +50% / -30%
نطاق الحثية 47 ميكروهيدروكلوريد إلى 12000 ميكروهيدروكلوريد
التيار المسموح به من 100 إلى 500 مآ (اعتماداً على النموذج)
مقاومة التيار المباشر (حد أقصى) 180 مΩ إلى 1800 مΩ
فولتاج الاختبار 500 Vrms (خط إلى خط)
حالة اختبار الحدس 100 كيلو هرتز، 20 ميلو فولت
التطبيقات
  • قمع الـ EMI- تصفية الضوضاء في خطوط الإشارة والكهرباء باستخدام خنق EMI
  • تصفية مدخل الطاقة- الحد من الضوضاء في خطوط الكهرباء المشتركة
  • إلكترونيات المستهلك- التحكم في الضوضاء في الأجهزة المدمجة التي تتطلب مكونات SMD
  • الإلكترونيات الصناعية- حماية سلامة الإشارة في دوائر التحكم والواجهة
  • معدات الاتصال- تصفية EMI لخطوط البيانات والاتصالات
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ CM0705 common mode choke؟
تم تصميمه لقمع ضوضاء الوضع الشائع وتقليل التداخل الكهرومغناطيسي في خطوط الإشارة والكهرباء.
هل سلسلة CM0705 مناسبة للتجميع الآلي؟
نعم، تصميم SMD محسّن لعمليات الاختيار والوضع ويوفر مساحة موثوقة.
هل التأثير يختلف حسب عدد الأجزاء؟
أجل، سلسلة (سي أم 0705) تقدم مجموعة واسعة من قيم الحثية، مع التيار القياسي و DCR يختلف حسب الطراز.
هل يمكن أن تعمل في بيئات ذات درجات حرارة عالية؟
وتدعم السلسلة نطاق درجة حرارة التشغيل من -25 درجة مئوية إلى +105 درجة مئوية، مناسبة لمعظم التطبيقات الصناعية والمستهلكة.
