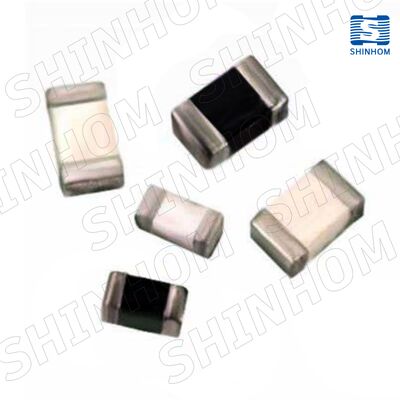

ملكنامحاثات رقاقة SMD وخرز الفريتيتم تصنيعها باستخدامتكنولوجيا السيراميك متعدد الطبقات، تتميز بعامل Q عالي وخصائص تردد الرنين الذاتي (SRF) الممتازة. وهي مصممة لمطابقة المعاوقة والرنين في دوائر RF وIF عالية التردد. وتغطي هذه السلسلة أحجام العبوات المدمجة من0201 إلى 1206، مع نطاق الحث من0.047 μH إلى 120 μH، ويدعم خيارات التسامح±5% و±10%. يمنع هيكل التدريع المغناطيسي بشكل فعال الاقتران بين المحاثات، مما يجعله مناسبًا للتطبيقات ذات المساحة المحدودة والتطبيقات الحرجة مثل الهواتف الذكية وأجهزة الاتصالات اللاسلكية وإلكترونيات السيارات وأنظمة الرادار.
| أحجام الحزمة | 0402 / 0603 / 0805 / 1008 / 1206 |
| نطاق الحث | 1 درجة مئوية إلى 100 درجة مئوية |
| تسامح | ±20% (م) |
| حالة الاختبار | 100 كيلو هرتز، 0.1 فولت في الدقيقة |
| تصنيف التيار المستمر | انخفاض الحث بنسبة 10% من القيمة الأولية (نموذجي) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +105 درجة مئوية |
| نوع التركيب | التثبيت على السطح (SMD/SMT) |
| الخصائص الكهربائية | تم قياسه عند 25 درجة مئوية |
س: ما هو الفرق بين محاثات الرقاقة متعددة الطبقات ومحثات الرقاقة السلكية؟
ج:
يتم تصنيع محاثات الرقائق متعددة الطبقات باستخدام تقنية الطباعة الخزفية متعددة الطبقات، مما يوفر حجمًا أصغر واتساقًا أعلى، مما يجعلها مناسبة للتركيب عالي الكثافة والتطبيقات عالية التردد. عادةً ما توفر محاثات الرقائق الملفوفة سلكيًا عامل Q أعلى وقدرة أعلى على التعامل مع التيار، لكن حجمها أكبر نسبيًا.
س: ما هي مزايا هيكل التدريع المغناطيسي في سلسلة AIML؟
ج:يمنع هيكل التدريع المغناطيسي بشكل فعال تسرب المجال الكهرومغناطيسي ويمنع الاقتران المتبادل بين المحاثات. وهذا يسمح بوضع مكونات متعددة معًا بشكل وثيق على لوحة PCB مدمجة دون تداخل متبادل، مما يجعلها مناسبة بشكل خاص لتصميمات دوائر الاتصال والترددات اللاسلكية عالية الكثافة.
س: كيف أختار حجم العبوة المناسب؟
ج:0201 / 0402: الأجهزة المحمولة فائقة الصغر
0603 / 0805: تطبيقات للأغراض العامة ذات أداء وحجم متوازنين
1206 / 1210 / 1806: التطبيقات التي تتطلب قيم محاثة تيار أعلى أو أكبر
