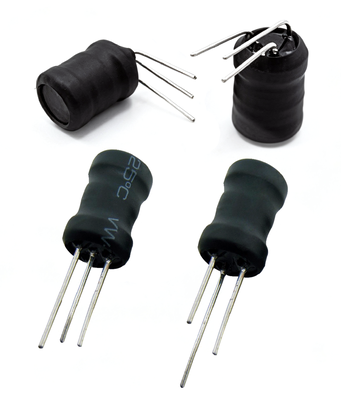

سلسلة LCHB 3-Pin طبل محفزيحتوي على هيكل عمودي من خلال الثقب (DIP) وتصميم التلفة المركزية ، مما يوفر حلًا مضغوطًا وفعالًا من حيث التكلفة وخفيف الوزن لمختلف التطبيقات الإلكترونية منخفضة الطاقة.هذه السلسلة الحاملة للقلب الطبول 3 دبوس تشملLCHB0608، LCHB0810، LCHB0912، و LCHB1016خيارات الحجم، معتشكيلات التلفيف A و B و Cمتاحة لتلبية متطلبات الدوائر المختلفة. تغطي نطاق الحثية 0.02mH إلى 300mH ، مع مقاومة DC منخفضة إلى 0.02Ω ، مما يضمن تخزين طاقة فعال وأداء كهربائي مستقر.بحجمها المدمج، البنية البسيطة، والأداء الموثوق به، وتستخدم على نطاق واسع سلسلة LCHB في سائقي تعزيز الزجاجة بييزو، الدوائر LED تعزيز مصغرة، محولات ميكرو DC-DC، تصفية إشارة الإلكترونيات الاستهلاكية،و وحدات صوتية ألعاب إلكترونية.
| السلسلة | الأبعاد (ملم) | نطاق الحدس (mH) | نطاق DCR (Ω) | نطاق نسبة الدوران (N1:N2) | تطبيقات نموذجية |
|---|---|---|---|---|---|
| LCHB0608-3W | 6 × 8 | 0.02 ~ 80 | 0.05 ~ 1400 | 1:1.1 ~ 1:18.4 | أجهزة محمولة صغيرة جداً |
| LCHB0810-3W | 8 × 10 | 0.04 ~ 120 | 0.8 ~ 275 | 1:1.6 ~ 1:23.3 | دوائر محولات الدفع العامة |
| LCHB0912-3W | 9 × 12 | 0.10 ~ 200 | 0.6 ~ 400 | 1:1.6 ~ 1:26.3 | تطبيقات تعزيز وتصفية الطاقة المتوسطة |
| LCHB1016-3W | 10 × 16 | 0.47 ~ 160 | 2.8 ~ 200 | 1:10.1 ~ 1:17.7 | دوائر محولات قوة أعلى |
ملاحظة:المواصفات أعلاه تمثل نطاقات المعلمات النموذجية لكل سلسلة. للحصول على الخصائص الكهربائية التفصيلية للنماذج الفردية، يرجى الرجوع إلى ورقة البيانات الكاملة.
جميع منتجات سلسلة LCHB متوفرةتشكيلات التلفيف A و B و C، وتوفير خيارات مرنة لطوبولوجيات الدوائر المختلفة، ومتطلبات نسبة الدوران، وتصميمات تخطيط PCB.
س: هل يمكن أن طبلة 3 دبوسمحفزاستبدال محول في دوائر تعزيز؟
أ:أجل، سلسلة (إل سي إتش بي) تستخدم بنية ملفوفة مزدوجة على قلب مغناطيسي واحدتمكين وظائف زيادة الجهد ونقل الطاقة مماثلة للمحول الصغير في الدوائر الإلكترونية المدمجة.
س: كيف أختار الحجم المناسب لسلسلة LCHB؟
أ:حدد الحجم المناسب وفقًا للطاقة المطلوبة ومساحة PCB وقيمة الحثية وجهد الإخراج. النماذج الأصغر حجما مثالية للأجهزة الإلكترونية المحمولة ،بينما توفر النماذج الكبيرة قدرة تخزين طاقة أعلى.
س: ما هي الاختلافات بين تشكيلات التلفيف A و B و C؟
أ:الإصدارات A، B، و C تمثل مختلفالهياكل الملفوفة وتكوينات الرصاصمصممة لتخطيطات مختلفة للوحات المقطعة ومتطلبات اتصال الدوائر.
الأداء الكهربائي متكافئ بين التكوينات الثلاث. عامل الاختيار الرئيسي هو تصميم تخطيط PCB وتخطيط الدبوس ومتطلبات هيكل التلف.
س: ما هي مقاومة الحرارة لحام من LCHB سلسلة المحفز؟
أ:يمكن لـ (إل سي إتش بي) أن يتحملدرجة حرارة اللحام 260 درجة مئوية لمدة 10 ثوانكما أنه يوفر مقاومة ممتازة للمذيبات وفقًا لميل-إس تي دي - 202 إي ، مما يجعله مناسبًا لعمليات لحام الموجة والحام اليدوي.
