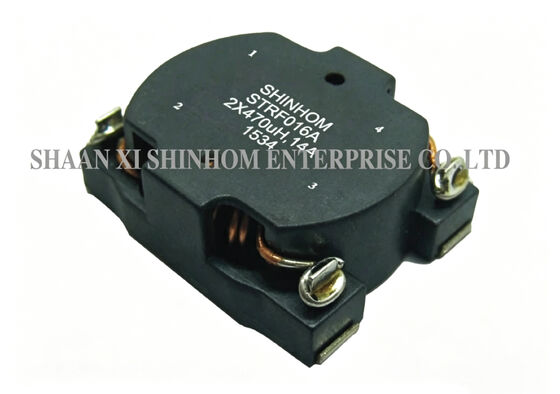

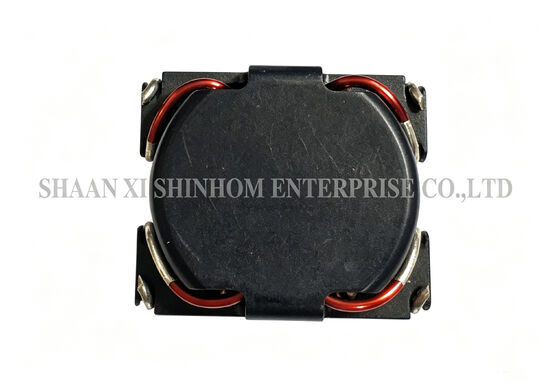

السلسلة STRF016تم تصميم محث الاختناق ذو الوضع المشترك SMD عالي التيار لتطبيقات محول DC-DC وAC-DC. يستخدم المنتج هيكل درع مغناطيسي لتقليل التداخل الكهرومغناطيسي بشكل فعال. إنه يوفر مقاومة عالية للوضع الشائع عبر نطاق ترددي واسع، مما يوفر أداءً ممتازًا لقمع EMI. تتوفر أحجام متعددة والتقييمات الحالية. تدعم عبوات الأشرطة والبكرات الوضع الآلي لـ SMT وهي متوافقة مع اللحام بإعادة التدفق. يتراوح نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +125 درجة مئوية (بما في ذلك ارتفاع درجة الحرارة الذاتية)، وهو مناسب لمختلف البيئات القاسية. يستخدم على نطاق واسع في محولات DC-DC/AC-DC، وأنظمة الاتصالات، وإلكترونيات السيارات، وأجهزة تلفزيون LCD.
ج:يستخدم هيكل الدرع المغناطيسي تصميم دائرة مغناطيسية مغلقة لتقييد التدفق المغناطيسي داخل القلب. إنه يقلل بشكل فعال من تدفق التسرب والتداخل الكهرومغناطيسي إلى الدوائر الحساسة القريبة. في تخطيطات ثنائي الفينيل متعدد الكلور عالي الكثافة مثل معدات الاتصالات وإلكترونيات السيارات، تعمل المحثات المحمية على تحسين أداء نظام EMC بشكل كبير.
ج:السلسلة STRF016يوفر مقاومة عالية للوضع الشائع عبر نطاق تردد واسع، مما يخفف بشكل فعال تيار الضوضاء في الوضع الشائع. إلى جانب هيكل الدرع المغناطيسي، فإن أداء EMI العام ممتاز. إنها مناسبة بشكل خاص لتصميمات الطاقة DC-DC وAC-DC مع متطلبات EMI الصارمة.
ج:يتم تعريف IDC على أنها قيمة التيار المستمر التي تسبب ارتفاع درجة الحرارة بحوالي 40 درجة مئوية في الملف. في التطبيقات الفعلية، تأكد من أن الحد الأقصى لدرجة حرارة التشغيل المحيطة بالإضافة إلى ارتفاع درجة الحرارة الذاتية لا يتجاوز 125 درجة مئوية. عند الاختيار، اترك هامشًا كافيًا لضمان الموثوقية على المدى الطويل.
ج:وهو يدعم كلاً من عمليات لحام طور البخار ولحام إنحسر الأشعة تحت الحمراء SMT. تبلغ مقاومة حرارة اللحام 260 درجة مئوية لمدة 10 ثوانٍ، وهي متوافقة مع ملفات درجة حرارة التدفق الخالية من الرصاص. تعتبر عبوات الأشرطة والبكرات مناسبة لخطوط التنسيب الآلية.
