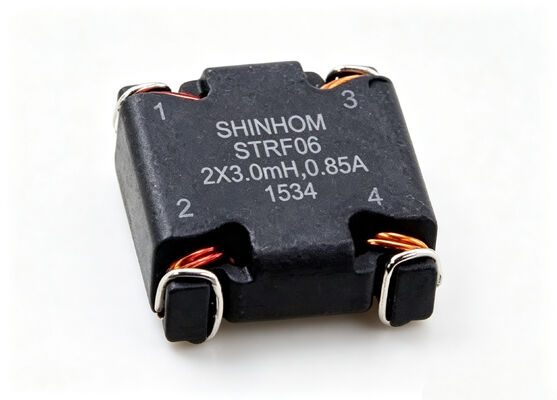

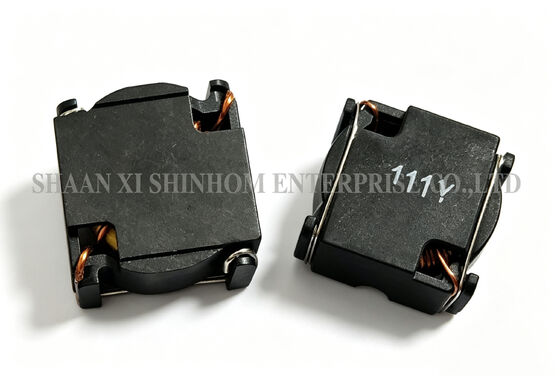

الـسلسلة STRF06تم تصميم الاختناق الشائع SMD الثورية ذات التيار العالي لتطبيقات محولات DC-DC و AC-DC ، مع قيم الحثية تصل إلى 6.8mH.يستخدم المنتج قلبًا ثوريًا من الفيريت لتوفير عائق شائع عالي عبر نطاق ترددي واسع، مما يوفر أداءً ممتازًا لقمع EMI / RFI. تدعم حزمة SMD التثبيت الآلي وتتوافق مع لحام إعادة التدفق.نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى + 125 درجة مئوية (بما في ذلك ارتفاع درجة الحرارة الذاتية)، مناسبة لمختلف البيئات القاسية. يستخدم على نطاق واسع في محولات DC-DC / AC-DC وأنظمة الاتصالات وإلكترونيات السيارات وأجهزة التلفزيون LCD.
ملاحظة: يمكن تخصيص مواصفات المنتج.
س: ما هي ميزة 6.8mH في تصفية الوضع المشترك؟
ج:6.8mHتوفر الحثية عائقًا عامًا مرتفعًا. فإنه يحقق تخفيفًا أفضل للضوضاء في الوضع المشترك في نطاق الترددات المنخفضة إلى المتوسطة ، خاصة في150 كيلو هرتز-30 ميه هرتزفي تصاميم الطاقة التي تتطلب امتثالًا صارمًا لـ EMI ، فإن صمامات الوضع المشترك عالية الحثية هي مكونات تصفية رئيسية.
س: ما هي مزايا النواة الشكلية بالمقارنة مع الهياكل الأخرى للنواة؟
الجواب: يحتوي النواة الشكلية على هيكل دائرة مغناطيسية مغلقة. يتم تركيز التدفق المغناطيسي داخل النواة ، مما يؤدي إلى تدفق تسرب منخفض للغاية.إشعاع EMI هو أقل بكثير من I-قلب أو محفزات مفتوحة النواةيحتوي النواة الشكلية أيضًا على نفوذ مغناطيسي مرتفع ، مما يتطلب حركات أقل لنفس قيمة الحث. وهذا يؤدي إلى انخفاض DCR وكفاءة أعلى.
س: كيف يتم تعريف IDC التيار المسموح به؟
ج: يتم تعريف IDC على أنه قيمة تيار متبادل تسبب ارتفاع درجة الحرارة بنحو 40 درجة مئوية في الملف. في التطبيقات الفعلية ،تأكد من أن الحد الأقصى لدرجة حرارة البيئة العملية بالإضافة إلى ارتفاع درجة الحرارة الذاتية لا يتجاوز 125 درجة مئويةعند الاختيار، والسماح هامش كافية لضمان موثوقية طويلة الأجل.
