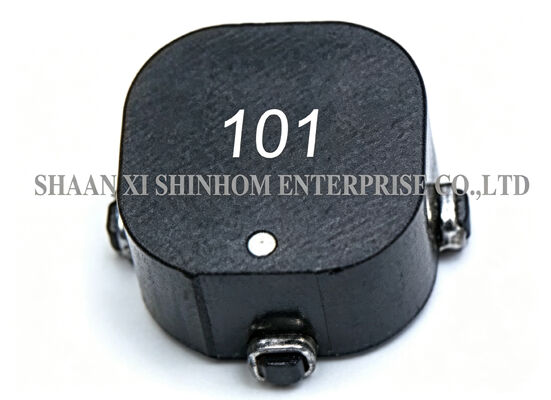

السلسلة STC01-04يستخدم الخنق ذو الوضع الشائع الحلقي SMD تصميمًا مغلقًا وبنية أساسية حلقية لتقليل الإشعاع الكهرومغناطيسي بشكل فعال. إنها مناسبة لتطبيقات تصفية خطوط الطاقة والإشارة الحساسة لـ EMI. يوفر المنتج أحجام عبوات متعددة. تضمن المادة الأساسية DCR المنخفضة والتشبع العالي أداءً مستقرًا في ظل ظروف التيار العالي. تدعم حزمة SMD التجميع الآلي للالتقاط والمكان، المتوافق مع خطوط إنتاج SMT. ويستخدم على نطاق واسع في الأجهزة الإلكترونية، وتحويل DC-DC (الوضع المتوازي)، واقتران العزل، وتصفية المدخلات (وضع السلسلة)، وقمع EMI/RFI.
قياس الحث عند 100 كيلو هرتز 0.1 VRms.
مقاومة العزل: 100Vdc 1KMΩmin.
درجة حرارة التشغيل: -40 درجة مئوية إلى +125 درجة مئوية
درجة حرارة التخزين: -55 درجة مئوية إلى +125 درجة مئوية
آر دي سي: كواد تيك 1880 ملي أومتر
درجة حرارة اللحام: 260 درجة مئوية لمدة 4 ± 1 ثانية
حزمة مختلفة متاحة لكل طلب خاص
يتم تطبيق الحد الأقصى للتشبع بنسبة 35% على انحياز التيار المستمر
س: ما هي الاختلافات بين نماذج سلسلة STC01-04؟
ج:الSTC01، STC02، STC03، وSTC04تختلف السلسلة بشكل أساسي في حجم العبوة والمعلمات الكهربائية المقابلة (الحث، التيار المقنن، وما إلى ذلك).STC01هو أصغر حجم، ومناسب للتصاميم المدمجة.STC04هو الحجم الأكبر، ومناسب لتطبيقات الطاقة العالية. لاختيار محدد، يرجى الرجوع إلى ورقة البيانات أو الاتصال بفريق الدعم الفني لدينا.
س: ما هي مزايا الهيكل المغلق؟

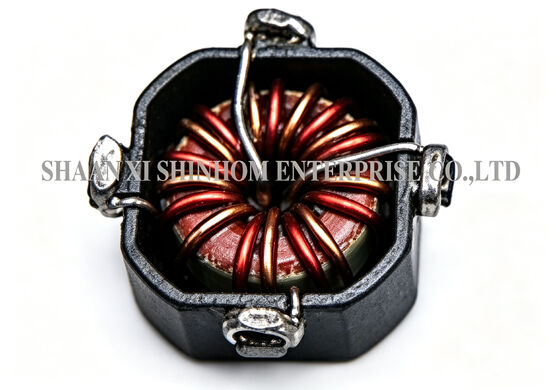

ج:يقوم الهيكل المغلق بتغليف القلب والملفات داخل الهيكل بالكامل. إنه يوفر حماية مادية وأداء عزل أفضل، مع تقليل إشعاع EMI بشكل أكبر. يمنع التصميم المغلق أيضًا الأجسام الغريبة من ملامسة اللفات، مما يحسن موثوقية المنتج في البيئات القاسية.
س: ما هي مزايا المواد الأساسية عالية التشبع؟
ج:توفر المواد الأساسية عالية التشبع كثافة تدفق تشبع أعلى. ومن غير المرجح أن يتشبع في ظل ظروف انحياز التيار العالي، مما يضمن أن يحافظ خنق الوضع المشترك على الحث المستقر وأداء الترشيح ضمن النطاق الحالي المقدر. تشبع انحياز التيار المستمر يصل إلى35%، وتوفير الهامش الحالي الكافي.
