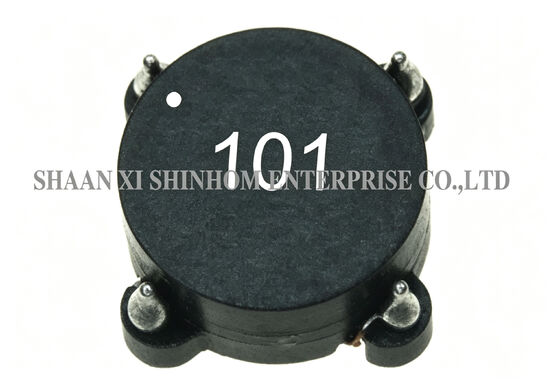

STC05,06P سلسلة الملفات التوريدية المثبتة على السطح والخنق التوريدي في الوضع المشترك،SMD محفز الوضع المشترك مع القضية
الـسلسلة STC05/06Pيستخدم SMD toroidal common-mode choke تصميمًا عالي التردد وهيكل مغلق. ويوفر أداءً ممتازًا لقمع الضوضاء في الوضع المشترك في التطبيقات عالية التردد.يضمن مادة الأساس عالية التشبع الحثية المستقرة في ظل ظروف تحيز التيار العالي. يقلل DCR من فقدان الطاقة.حزمة SMD تدعم التجميع الآلي للاختيار والمكان ، متوافق مع خطوط إنتاج SMT.يستخدم على نطاق واسع في الأجهزة الإلكترونية ، وتحويل DC-DC (الوضع المتوازي) ، والربط العزلي ، وتصفية المدخلات (الوضع المتسلسل) ، وقمع EMI / RFI.
تصميم التردد العالي أداء ممتاز
مواد الأساس عالية الامتلاء
إشعاع EMI منخفض
DCR منخفضة
مغطى بتركيب الحالة
حزمة SMD تدعم الوضع الآلي
درجة حرارة التشغيل من -40°C إلى +125°C
درجة حرارة التخزين من -55°C إلى +125°C
تصفية طاقة الأجهزة الإلكترونية
تحويل التيار المتردد إلى التيار المتردد (الوضع المتوازي)
ربط العزل (المحول)
تصفية المدخلات (الوضع التسلسلي)
القمع في إم آي/إر إف آي
مصادر الطاقة لمعدات الاتصالات
مصادر الطاقة ذات التردد العالي
مصدر طاقة أجهزة الكمبيوتر
قياس الحدس عند 100 كيلو هرتز 0.1VRms.
المقاومة العازلة: 100Vdc 1KMΩmin
الـ RDC: QuadTech 1880 مليومتر
درجة حرارة التشغيل: -40 درجة مئوية إلى + 125 درجة مئوية
درجة حرارة التخزين: -55°C إلى +125°C
حزمة مختلفة متاحة حسب الطلب الخاص
الحد الأقصى لامتلاء 35٪ على التحيز المتردد المطبق
س: ما هو الفرق بين سلسلة STC05 و STC06P؟
أ:الـSTC05وSTC06Pتختلف السلسلة بشكل رئيسي في حجم الحزمة والمعايير الكهربائية المقابلة (الاندكتانس، التيار الاسمي، الخ).STC06Pعادة ما يوفر تيار مقيّم أعلى وأداء أعلى في الترددات العالية. للاختيار المحدد، يرجى الرجوع إلى ورقة البيانات أو الاتصال بفريق الدعم الفني لدينا.
س: ما هي مزايا تصميم الترددات العالية لهذا المنتج؟
أ:تصميم التردد العالي يُحسّن المادة الأساسية وهيكل التلف.يسمح للمنتج بالحفاظ على معوقية عالية في الوضع المشترك وأداء تصفية مستقر في ترددات التبديل العالية (مثل مئات من كيه هرتز إلى ميه ز)وهو مناسب لجيل القادم من محولات التردد العالي DC-DC وتبديل مصادر الطاقة.
س: ما هي مزايا المواد الأساسية عالية التشبع؟
أ:يقدم المواد الأساسية عالية التشبع كثافة تدفق التشبع العالية.التأكد من أن الاختناق المشترك يحتفظ بثبات الحثية وأداء التصفية ضمن نطاق التيار الاسمي. تشبع التحيز المباشر يصل إلى35%، مما يوفر هامش التداول الكافي.
س: ما هي مزايا الهيكل المغلق؟
أ:يحتوي الهيكل المغلق بالكامل على النواة والملفوفات داخل المقصورة. ويوفر الحماية المادية وأداء العزل الأفضل ، مع زيادة الحد من إشعاع EMI.التصميم المغلق أيضا يمنع الأجسام الغريبة من الاتصال الملفوفات، تحسين موثوقية المنتج في البيئات القاسية.
