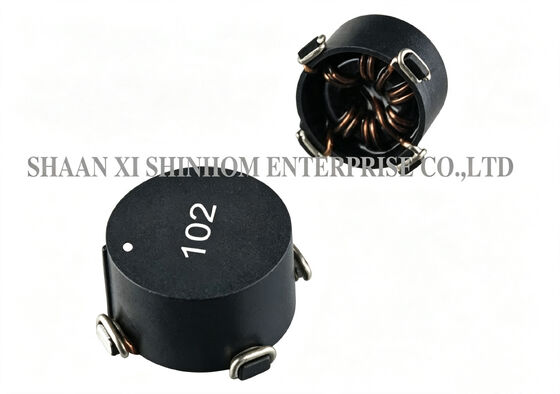

الـيستخدم المحث المشترك الحلقي ذو وضع السطح (SMD) من سلسلة STC08 مادة قلب عالية التشبع وهيكل دائرة مغناطيسية مغلقة حلقية. يقلل بفعالية من إشعاع التداخل الكهرومغناطيسي وهو مناسب لتطبيقات ترشيح خطوط الطاقة والإشارة الحساسة للتداخل الكهرومغناطيسي. يغطي نطاق الحث من 200 ميكرو هنري إلى 20 ملي هنري. تدعم حزمة SMD الوضع الآلي، ومتوافقة مع خطوط إنتاج SMT. يستخدم على نطاق واسع في الأجهزة الإلكترونية، وتحويل DC-DC (وضع متوازي)، والاقتران العازل، وترشيح الإدخال (وضع تسلسلي)، وقمع التداخل الكهرومغناطيسي/التداخل اللاسلكي.
نطاق الحث - من 200 ميكرو هنري إلى 20 ملي هنري، اختيار مرن
التيار المقنن - من 1 أمبير إلى 7 أمبير، قدرة تيار عالية
مقاومة التيار المستمر (DCR) - من 8 ملي أوم إلى 250 ملي أوم، خسارة منخفضة
مادة قلب عالية التشبع
إشعاع تداخل كهرومغناطيسي منخفض
حزمة SMD - تدعم الوضع الآلي
درجة حرارة التشغيل - -40 درجة مئوية إلى +125 درجة مئوية
مقاومة العزل - ≥ 1000 ميجا أوم (100 فولت تيار مستمر)
قياس الحث عند 100 كيلو هرتز 0.1 فولت RMS.
مقاومة العزل: 100 فولت تيار مستمر 1000 ميجا أوم كحد أدنى.
مقاومة التيار المستمر (RDC): مقياس ملي أوم QuadTech 1880
درجة حرارة التشغيل: -40 درجة مئوية إلى +125 درجة مئوية
درجة حرارة التخزين: -55 درجة مئوية إلى +125 درجة مئوية
حزم مختلفة متاحة حسب الطلب الخاص
حد أقصى 35% تشبع عند تطبيق انحياز تيار مستمر
ملاحظة: يمكن تخصيص مواصفات المنتج.
ترشيح طاقة الأجهزة الإلكترونية
تحويل DC-DC (وضع متوازي)
اقتران عازل (محول)
ترشيح الإدخال (وضع تسلسلي)
قمع التداخل الكهرومغناطيسي/التداخل اللاسلكي
مزودات طاقة معدات الاتصالات
مزودات طاقة التحكم الصناعي
مزودات طاقة الأجهزة الطرفية للحاسوب
س: ما هي نطاقات الحث والتيار ومقاومة التيار المستمر لسلسلة STC08؟
ج: تغطي سلسلة STC08 نطاق حث من 200 ميكرو هنري إلى 20 ملي هنري، وتيار مقنن من 1 أمبير إلى 7 أمبير، ومقاومة تيار مستمر من 8 ملي أوم إلى 250 ملي أوم. يجعلها نطاق الحث الواسع، وقدرة التيار العالية، وتصميم مقاومة التيار المستمر المنخفضة مناسبة لمختلف تطبيقات قمع التداخل الكهرومغناطيسي، من ترشيح خطوط الإشارة إلى ترشيح خطوط الطاقة عالية الطاقة.ج: تعني مقاومة التيار المستمر المنخفضة خسارة طاقة أقل (خسارة I²R) عند مرور التيار عبر اللف. يساعد هذا في تحسين كفاءة النظام الإجمالية وتقليل ارتفاع درجة الحرارة. تقدم سلسلة STC08 مقاومة تيار مستمر منخفضة تصل إلى 8 ملي أوم، مما يجعلها مناسبة بشكل خاص لتصميمات الطاقة عالية التيار ذات متطلبات الكفاءة الصارمة.س: كيف يمكن التقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي بشكل عام 2-8 أسابيع.
