منزل /المنتجات/الوضع المشترك خنق/سعة التداخل المنخفضة الاختناق في الوضع العادي STR0903 سلسلة UL94-V0 لقمع التداخل في الوضع العادي

سعة التداخل المنخفضة الاختناق في الوضع العادي STR0903 سلسلة UL94-V0 لقمع التداخل في الوضع العادي

5000 قطعة
MOQ
قابل للتفاوض
السعر

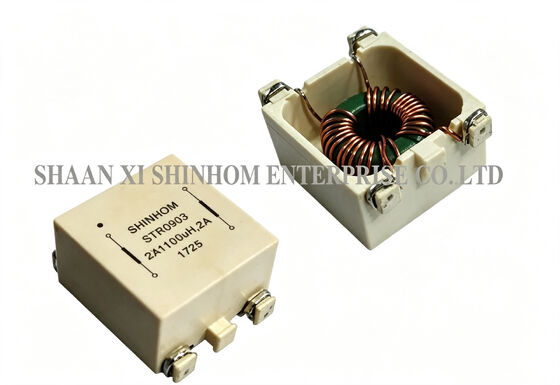

Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
الحث: 1.1mH إلى 22mH
التصنيف الحالي: 0.3A إلى 2A
تردد العمل: 50 هرتز إلى 500 كيلو هرتز
تردد الاختبار: 10 كيلو هرتز، 0.1 فولت
جهد التشغيل: 250VAC
درجة حرارة التشغيل: -40 درجة مئوية إلى +105 درجة مئوية
إصدار الشهادات: UL /RoHs /SGS,ISO9001 ISO14001
طلب: تبديل المحاثات المنظم
إبراز:

خنق الحالة المشتركة منخفضة سعة التداخل

,

UL94-V0 الاختناق في الوضع الشائع

,

الاختناق القمع للتداخل في الوضع الشائع
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Shinhom
إصدار الشهادات: RoHS
رقم الموديل: سلسلة STR0903
شروط الدفع والشحن
تفاصيل التغليف: كرتون
وقت التسليم: 4 ~ 8 أسابيع
شروط الدفع: تي/تي
القدرة على العرض: 1000000/شهر
منتوج وصف
ملف خانق نمطي مشترك من سلسلة STR0903، قلب حلقي، خانق نمطي مشترك مع غلاف، ملف نمطي مشترك SMD

سلسلة STR09030.8% حث تسرب، والذي يوفر أيضًا بعض القدرة على قمع النمط التفاضلي. الحزمة SMD تدعم اللحام بالطور البخاري واللحام بالتدفق بالأشعة تحت الحمراء، مع مقاومة حرارة اللحام260 درجة مئوية / 10 ثوانٍ. يستخدم على نطاق واسع فيالمصابيح الإلكترونية المدمجة،مصادر الطاقة التبديلية، ومختلفتطبيقات قمع التداخل النمطي المشترك.الميزات

لف مزدوج - أقل سعة بين اللفات
  • لف أحادي الطبقة - أعلى معاوقة نمطية مشتركة
  • نطاق التردد - 50 هرتز إلى 500 كيلو هرتز
  • حث التسرب - حوالي 0.8% (قمع النمط التفاضلي)
  • يتوافق مع معايير السلامة UL/CSA/IEC
  • تصنيف قابلية اشتعال المواد - UL94-V0
  • جهد التشغيل - 250 فولت تيار متردد
  • درجة حرارة التشغيل - -40 درجة مئوية إلى +105 درجة مئوية
  • التطبيقات
قمع التداخلات النمطية المشتركة
  • المصابيح الإلكترونية المدمجة في المصابيح
  • مصادر الطاقة المدمجة ذات الوضع التبديل
  • المعلومات الفنية
جهد التشغيل: 250 فولت تيار متردد
  • الحد الأقصى لتيار التشغيل المستمر: يحدد عند التراكب
  • اختبار الحث: HP4284A 10 كيلو هرتز 0.1 فولت
  • مقاومة التيار المستمر: مقياس أوم متر QuadTech 1880
  • درجة حرارة التشغيل: -40 درجة مئوية إلى +105 درجة مئوية
  • درجة حرارة التخزين: -40 درجة مئوية إلى +105 درجة مئوية
  • ارتفاع درجة الحرارة 40 درجة مئوية كحد أقصى
  • طرق اللحام: الطور البخاري، التدفق بالأشعة تحت الحمراء
  • مقاومة حرارة اللحام: 260 درجة مئوية لمدة 10 ثوانٍ
  • مقاومة المذيبات: تتوافق مع MIL-STD-202E
  • ملاحظة: يمكن تخصيص مواصفات المنتج.
سعة التداخل المنخفضة الاختناق في الوضع العادي STR0903 سلسلة UL94-V0 لقمع التداخل في الوضع العادي
الأسئلة الشائعة
س: ما هي مزايا اللف المزدوج واللف أحادي الطبقة؟
ج: يضع اللف المزدوج الملفات الأولية والثانوية مفصولة فيزيائيًا على القلب. هذا يقلل بشكل فعال من السعة الطفيلية بين اللفات ويقلل من مسارات الاقتران السعوي للضوضاء عالية التردد. يلغي اللف أحادي الطبقة السعة الطفيلية بين الطبقات، مما يوفر معاوقة نمطية مشتركة أعلى وأداء ترشيح أكثر استقرارًا عبر نطاق تردد واسع. مجتمعة، تمكن هذه الميزات سلسلة STR0903 من تحقيق قمع مثالي للضوضاء النمطية المشتركة في نطاق التردد 50 هرتز - 500 كيلو هرتز.
س: ما هي وظيفة حوالي 0.8% من حث التسرب؟س: ما هي معايير السلامة التي يتوافق معها هذا المنتج؟ج: مسافة الزحف للمنتج تلبي متطلبات السلامة UL و CSA و IEC. جميع المواد حاصلة على شهادة UL94-V0 لمقاومة اللهب. يتوافق التصميم مع معايير EN 60938-2 (VDE 0565-2). تضمن هذه الشهادات إمكانية استخدام المنتج في مصادر الطاقة ومعدات الإضاءة ذات متطلبات السلامة الصارمة.
