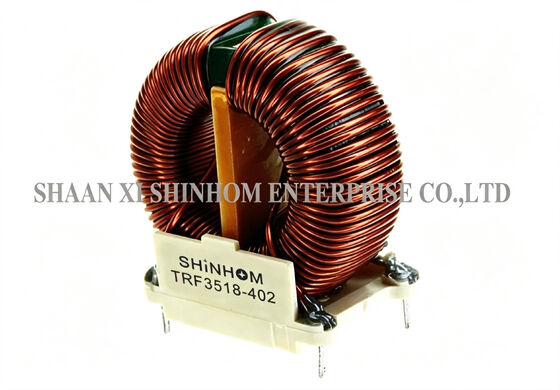

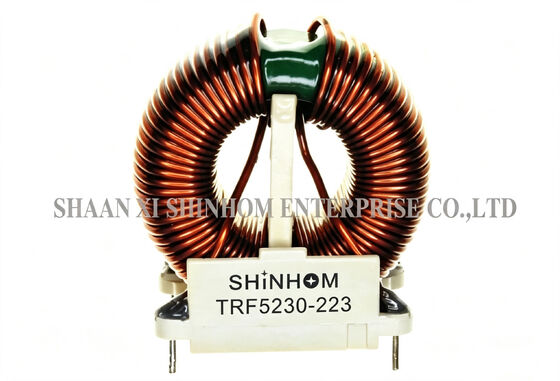

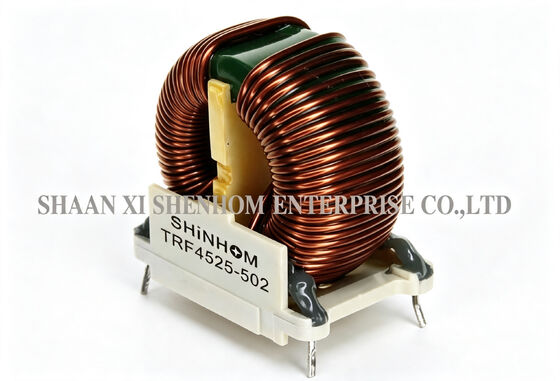

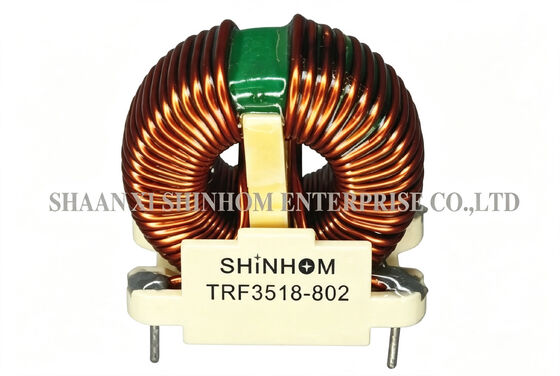

الـ سلسلة TRF خانق طوري مشترك حلقي عالي التردد يستخدم قلبًا حلقيًا وتصميمًا مزدوج اللف. يغطي التيار المقنن من 1.5 أمبير إلى 18 أمبير. تتراوح المحاثة من 1 مللي هنري إلى 120 مللي هنري. تتراوح ترددات الرنين المشتركة من 100 كيلو هرتز إلى 3 ميجا هرتز. يوفر المنتج قوة ميكانيكية ممتازة، ومقاومة تيار مستمر منخفضة، وارتفاعًا منخفضًا في درجة الحرارة. يقضي بفعالية على الضوضاء الكهرومغناطيسية في دوائر الطاقة والإشارة. تتوفر أغطية تثبيت متعددة على لوحة الدوائر المطبوعة لتناسب متطلبات التخطيط المختلفة. نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +105 درجة مئوية. يستخدم على نطاق واسع في قمع ضوضاء خطوط التيار المتردد/المستمر والتيار المستمر/المستمر، وأنظمة الاتصالات، والإلكترونيات السيارات، وأجهزة تلفزيون LCD/PDP، وملحقات الكمبيوتر.
س: ما هي معايير التداخل الكهرومغناطيسي التي يتوافق معها هذا المنتج؟
ج: تتوافق الخانقات الطورية المشتركة من سلسلة TRF مع معايير التداخل الكهرومغناطيسي الدولية بما في ذلك FCC و VCCI و CISPR و FTZ. فهي تساعد منتجاتك على اجتياز اختبارات الامتثال للانبعاثات الموصلة وتقليل التداخل الكهرومغناطيسي على خطوط الطاقة والإشارة.
س: ما هي أهمية تردد الرنين الطوري المشترك من 100 كيلو هرتز إلى 3 ميجا هرتز؟
ج: توفر الخانقات الطورية المشتركة أعلى معاوقة طور مشترك بالقرب من تردد الرنين، مما يحقق قمعًا مثاليًا للضوضاء. يغطي نطاق تردد الرنين من 100 كيلو هرتز إلى 3 ميجا هرتز نطاقات تردد التداخل الكهرومغناطيسي الموصل الرئيسي لمصادر الطاقة التبديلية والدوائر الرقمية، مما يضمن توهينًا فعالًا لضوضاء الطور المشترك في نطاقات التردد الحرجة.
س: كيف يؤثر تفاوت المحاثة +50%/-30% على الاختيار؟
ج: يعني نطاق التفاوت هذا أن المحاثة الفعلية قد تكون أعلى بنسبة تصل إلى 50% أو أقل بنسبة 30% من القيمة الاسمية. في تطبيقات ترشيح التداخل الكهرومغناطيسي، عند الاختيار، تأكد من أن المحاثة تلبي الحد الأدنى من متطلبات الترشيح عبر نطاق درجة الحرارة الكامل ونطاق تيار التشغيل. نوصي بالسماح بهامش كافٍ في التصميمات الحرجة.
