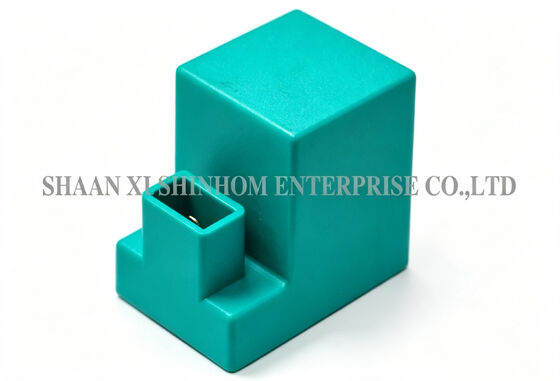

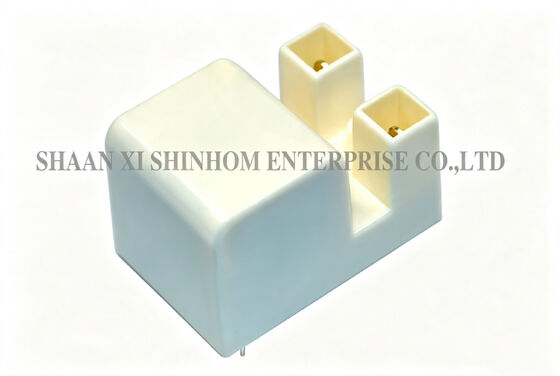

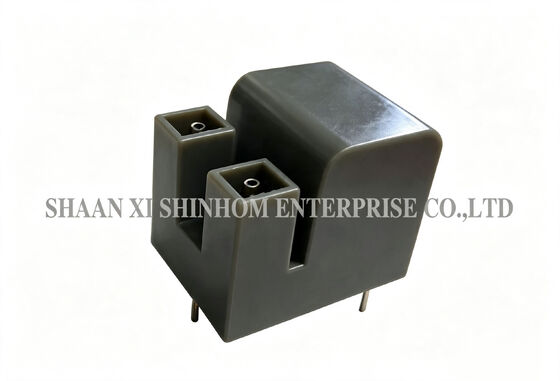

هذا المحولمحول إشعال عالي الجهدمصمم لإشعال الشعلات الغازية/الزيتية، وتشغيل مولدات الأوزون، وتطبيقات النبضات الصناعية عالية الجهد. يصل جهد الخرج إلى 15 كيلوفولت. يستخدم المنتج طوبولوجيا رفع التردد العالي بنسبة لف 69.5:1. يقوم بكفاءة برفع الجهد المنخفض المدخل إلى خرج نبضي عالي الجهد، مما يوفر طاقة إشعال قوية واستجابة سريعة. محاثة أولية: 12 ميكرو هنري. محاثة ثانوية: 40 ملي هنري. مقاومة التيار المستمر الأولية: 75 ملي أوم. مقاومة التيار المستمر الثانوية: 81.8 أوم. يستخدم على نطاق واسع في الشعلات الغازية، والغلايات التي تعمل بالزيت، ومولدات الأوزون، ومعدات النبضات الصناعية عالية الجهد المختلفة.
| المعلمة | القيمة |
|---|---|
| المحاثة (Pin2-1) | 12 ميكرو هنري ±30% عند 1 كيلو هرتز، 0.3 فولت |
| المحاثة (Pin4-3) | 40 ملي هنري ±10% عند 1 كيلو هرتز، 0.3 فولت |
| نسبة اللف | ثانوي:أولي = 69.5 مرجع |
| مقاومة التيار المستمر (Pin2-1) | 75 ملي أوم ±10% |
| مقاومة التيار المستمر (Pin4-3) | 81.8 أوم ±10% |
ملاحظات: يمكن تخصيص المزيد من المنتجات
س: كيف يتم حساب جهد الخرج لنسبة لف 69.5:1؟
ج: جهد الخرج النظري هو: جهد الخرج = جهد الدخل × نسبة اللف (69.5). على سبيل المثال، عند دخل 12 فولت، يكون الخرج النظري حوالي 834 فولت. عند دخل 24 فولت، يكون حوالي 1668 فولت. يتأثر جهد الخرج الفعلي بظروف الحمل، وفقدان القلب، والمعلمات الطفيلية. 15 كيلوفولت هي أقصى قدرة خرج ذروة. نوصي بإجراء قياسات فعلية بناءً على فجوة الإشعال والوسط الخاص بك.
س: ما هي قيم محاثة اللف الأولي والثانوي؟
ج: محاثة اللف الأولي (Pin2-1) هي 12 ميكرو هنري ±30%. محاثة اللف الثانوي (Pin4-3) هي 40 ملي هنري ±10%. ظروف الاختبار هي 1 كيلو هرتز، 0.3 فولت.
س: ما هي قيم مقاومة التيار المستمر الأولية والثانوية؟
ج: مقاومة التيار المستمر الأولية (Pin2-1) هي 75 ملي أوم ±10%. مقاومة التيار المستمر الثانوية (Pin4-3) هي 81.8 أوم ±10%. ترجع مقاومة التيار المستمر الثانوية الأعلى إلى العدد الكبير من اللفات الثانوية وقياس السلك الدقيق. هذه سمة طبيعية للمحولات عالية الجهد.
