سلسلة TR الملفات الاختناقية الثورية ، المحفزات للتطبيقات عالية التردد ، محفزات طاقة الاختناق

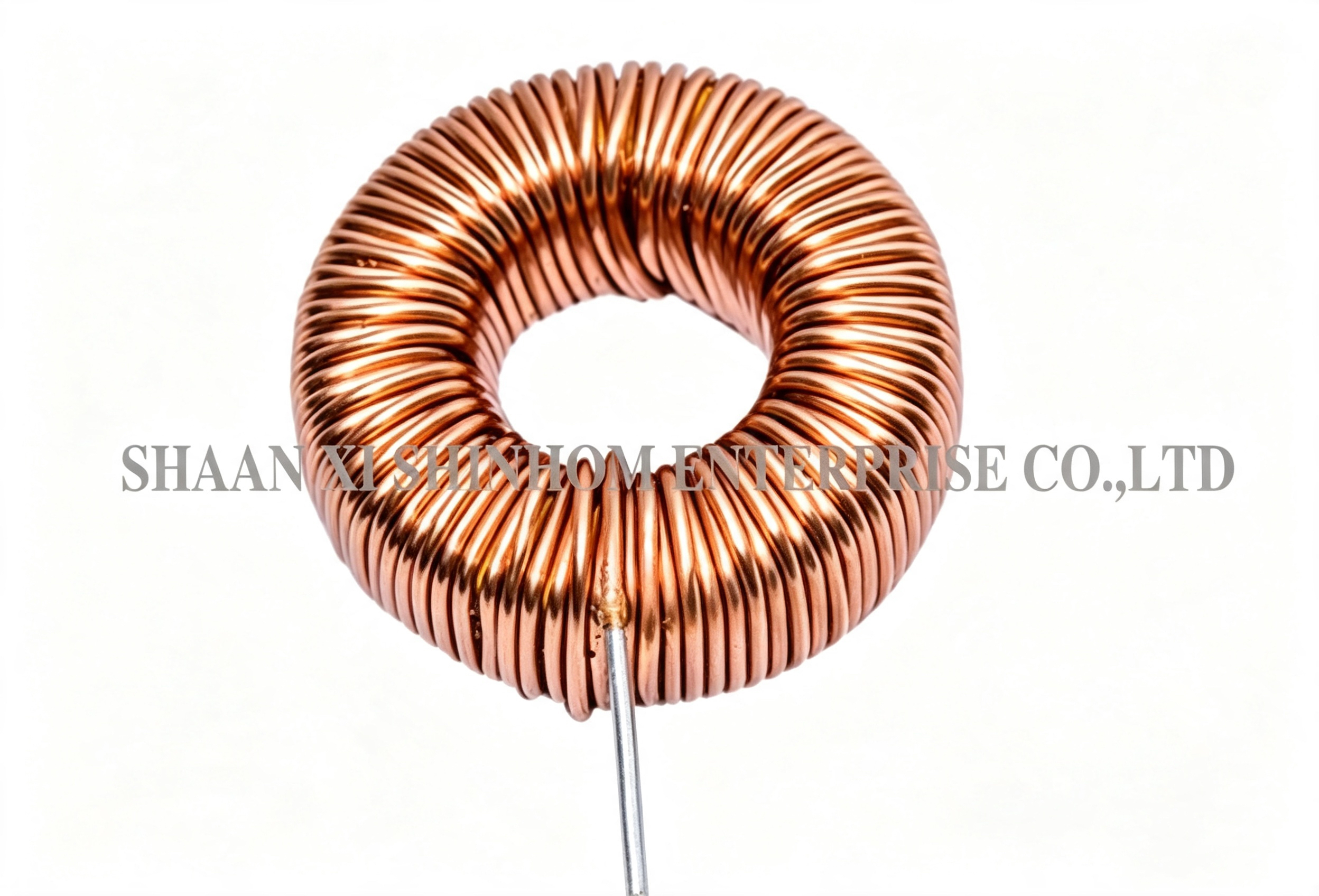

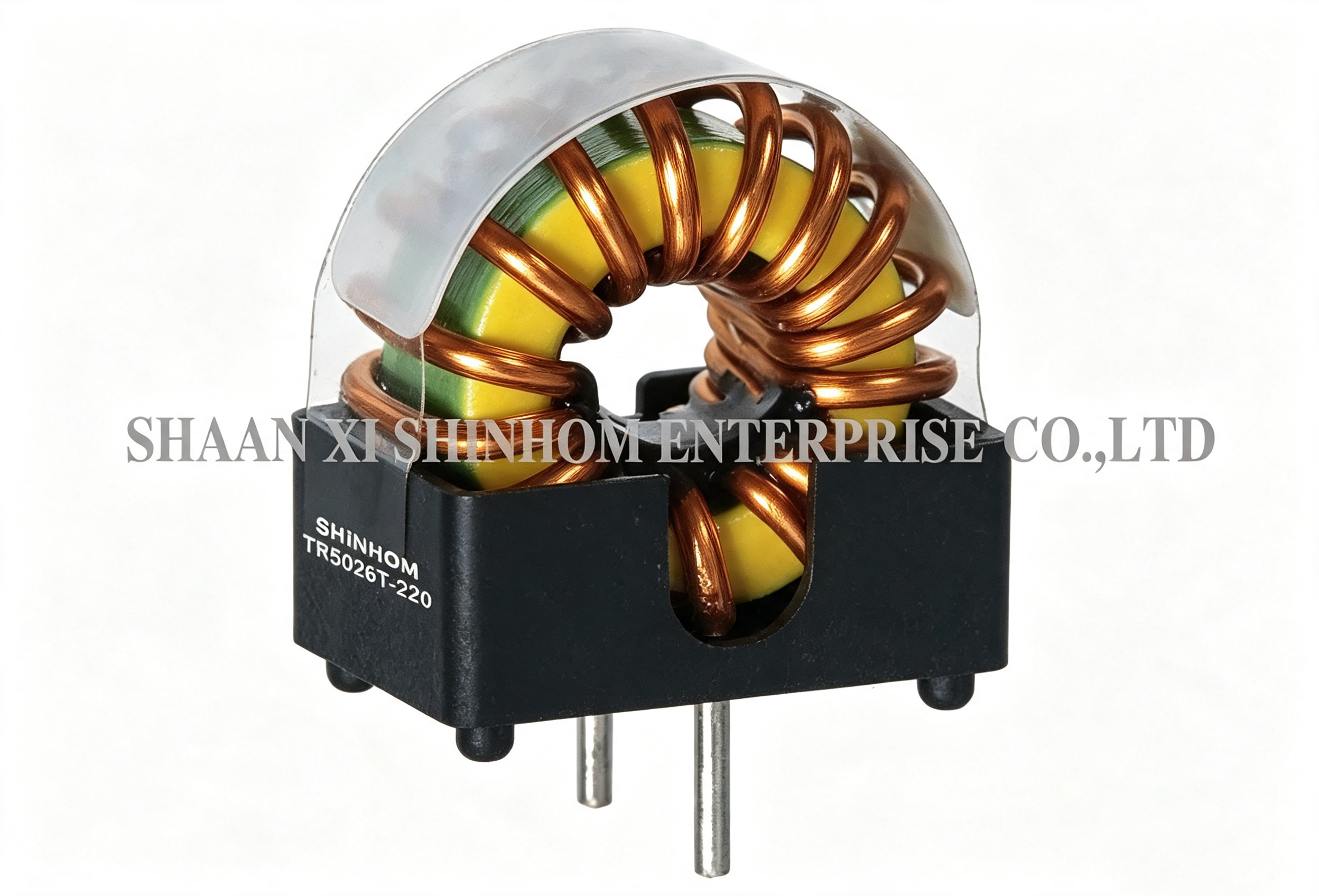

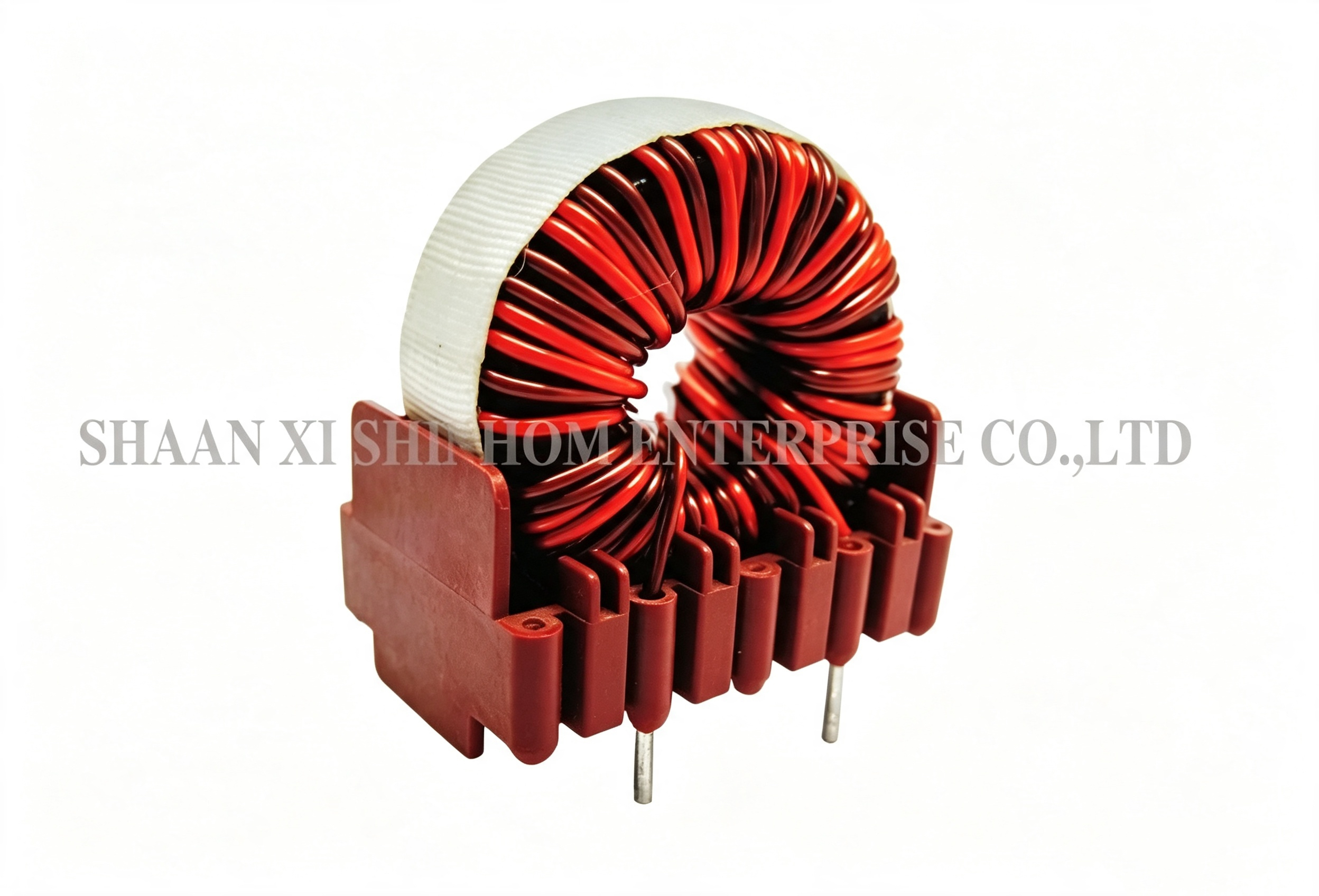

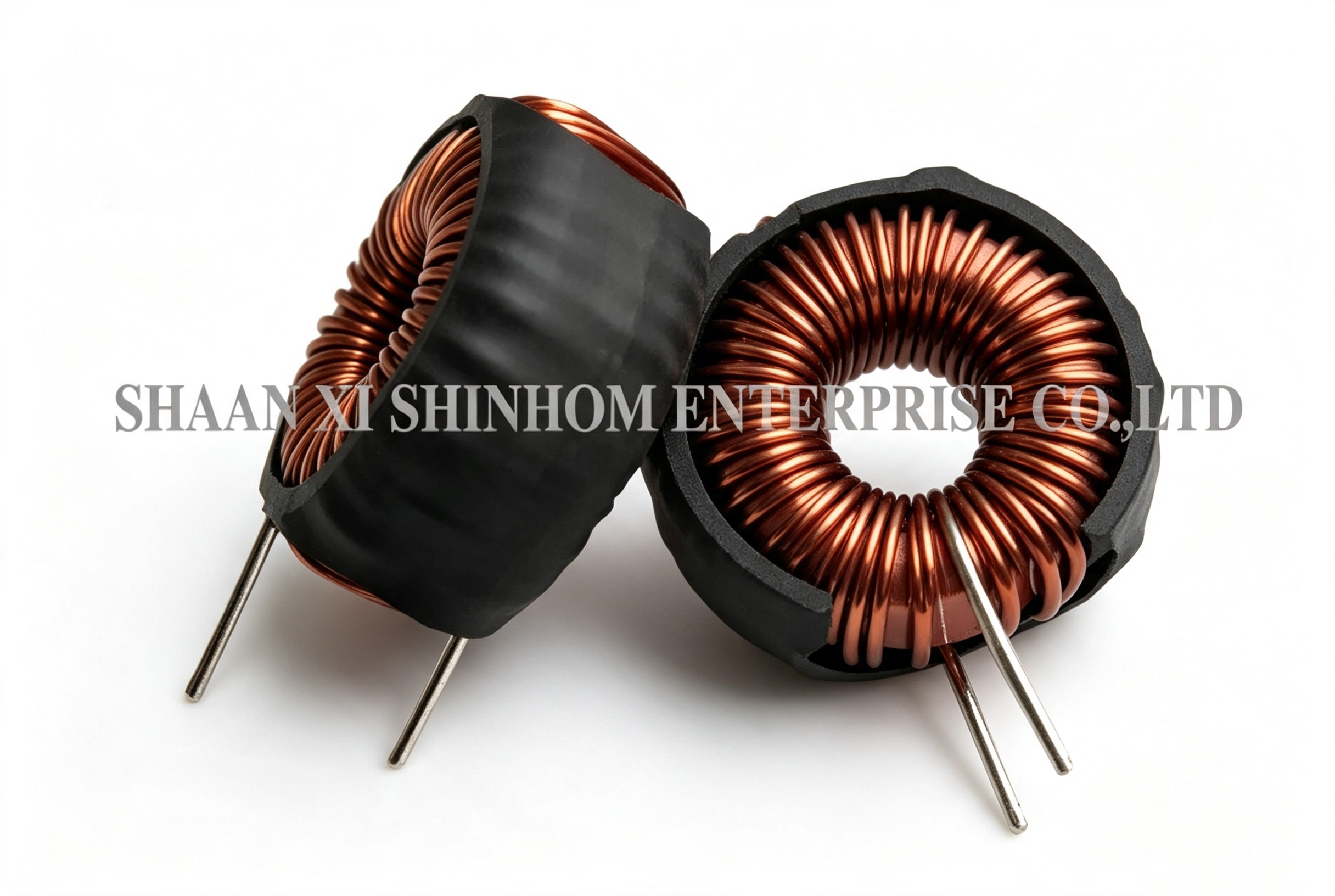

سلسلة TRتم تصميم محفز الصدمة / الطاقة الثورية لمصادر الطاقة ذات التردد العالي والآلات الإلكترونية. إنه يوفر خسارة منخفضة في الترددات العالية وأداء ممتاز لقمع EMI.يستخدم المنتج بنية مركزية شكل طائر مع تدفق تسرب منخفض للغاية، مما يقلل بشكل فعال من التداخلات الكهرومغناطيسية. خيارات مواد الأساس المتعددة متاحة، بما في ذلك MPP، تدفق عالي، Sendust / Carbonyl Iron، و Iron Powder cores،مناسبة لمتطلبات تردد وطاقة مختلفة. يتم دعم كلاً من حزم SMD و through-hole. يوفّر التصميم منخفض الوضوح مساحة. يستخدم على نطاق واسع في تبديل مصادر الطاقة ، وتصفية خطوط الطاقة ، وقمع EMI / RFI ،وأجهزة إلكترونية عالية التردد.
الخصائص
التطبيقات
المواصفات
وصف المنتج
| البيانات الأساسية | أبعاد المكعب (ملم) | |||
| النوع | زائدة | هوية | هـ | الكتلة (G) |
| (تي 3)0 | 3.05 | 1.27 | 1.27 | 0.04 |
| (تي 3)9 | 3.94 | 2.24 | 1.3 | 0.05 |
| T3.9/2 | 3.94 | 2.24 | 2.0 | 0.07 |
| (تي4)0 | 4.0 | 2.4 | 1.6 | 0.06 |
| (تي 5)8 | 5.84 | 3.05 | 1.52 | 0.1 |
| T5.8/3 | 5.84 | 3.05 | 3.0 | 0.3 |
| (تي 6)3 | 6.3 | 3.8 | 2.5 | 0.2 |
| (تي9)5 | 9.53 | 4.75 | 3.17 | 0.8 |
| T10 | 10.0 | 6.0 | 4.0 | 0.9 |
| (تي 12)5 | 12.5 | 7.5 | 5.0 | 1.8 |
| (تي 13)3 | 13.3 | 8.3 | 5.0 | 1.8 |
| T14 | 14.0 | 9.0 | 5.0 | 2.0 |
| T15 | 15.0 | 10.4 | 5.3 | 2.4 |
| T16 | 16.0 | 9.6 | 6.3 | 3.7 |
| T17 | 17.0 | 10.7 | 6.8 | 4.4 |
| T20/7 | 20.0 | 10.0 | 7.0 | 7.6 |
| T22 | 22.1 | 13.7 | 6.35 | 6.8 |
| T23/8 | 22.6 | 14.7 | 7.6 | 8.1 |
| T23/9 | 22.6 | 14.7 | 9.2 | 9.8 |
| T25/10 | 25.3 | 14.8 | 10.0 | 16 |
| T25/12 | 25.3 | 14.8 | 12.0 | 19 |
| T25/15 | 25.3 | 14.8 | 15.0 | 24 |
| T25/20 | 25.3 | 14.8 | 20.0 | 33 |
| T29 | 29.5 | 19.0 | 14.9 | 27 |
| T30 | 30.5 | 20.0 | 12.5 | 25 |
| T34/10 | 34.0 | 20.5 | 10.0 | 27 |
| T34/12.5 | 34.0 | 20.5 | 12.5 | 33 |
| T36 | 36.0 | 23.0 | 15.0 | 43 |
| T40 | 40.0 | 24.0 | 16.0 | 61 |
| T42 | 41.8 | 26.2 | 12.5 | 48 |
| T50 | 50.0 | 30.0 | 20.0 | 118 |
| T58 | 58.3 | 40.8 | 17.6 | 115 |
| T100 | 102 | 65.8 | 15.0 | 330 |
يمكننا توفير SMD محفز الطاقة والعديد من المحفزات الأخرى
ملاحظة:
لقد حصلنا على شهادات RoHS و ISO9001 الجودة الجيدة والسعر المنخفض مع الهيبة العالية جذب المزيد من العملاءمن فضلك أخبرنا أي أنواع المنتجات التي تحتاج إليها ومزيد من المعلومات حول ذلكيمكننا أن نقدم عينات وفقاً لمتطلباتك
الأسئلة الشائعة
س: ما هي المواد الأساسية المتاحة لمسلسل TR؟ كيفية الاختيار؟
ج: سلسلة TR تقدم خمسة خيارات مواد أساسية: MPP (موليبدينوم برمالوي مسحوق) ، تدفق عالية، Sendust، الحديد الكربونيلي، والحديد مسحوق.مناسبة للكثافة العالية، تطبيقات عالية الدقة. التدفق العالي له كثافة تشبع عالية ، مناسبة لتطبيقات عالية الطاقة. تقدم Sendust أداءً جيدًا من حيث التكلفة.الحديد الكربونيلي له خصائص عالية التردد ممتازة. مسحوق الحديد هو أقل تكلفة. يجب أن يكون الاختيار على أساس تردد التشغيل، والطاقة، ومتطلبات التكلفة.
س: كيفية الاختيار بين حزم SMD و حزم ثقب؟
أ:حزمة SMDمناسب لخطوط إنتاج SMT الآلية ، مثالية لإنتاج الكميات الكبيرة.حزمة ثقبيةمناسبة لحام الموجات، مما يسمح بسهولة لحام اليدوي والنموذج الأولي. يرجى اختيار بناء على تصميم PCB وعملية الإنتاج.
س: كيف تختار التيار المسموح به من 0.2A إلى 30A؟
ج: عند الاختيار، نوصي باختيار التيار المسموح به على الأقل1.2 إلى 1.5 مرةالحد الأقصى لتيار التشغيل. هذا يوفر هامشًا كافًا لمنع تشبع النواة ، مما يقلل من أداء التصفية.أيضا النظر في تخفيض التيار عند درجات الحرارة العالية لضمان درجة حرارة المكون لا تتجاوز85 درجة مئوية.
