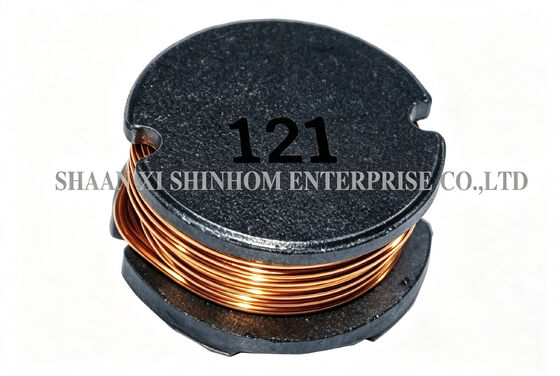

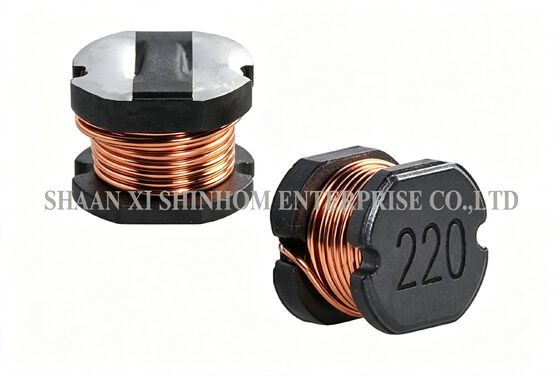

محث طاقة SMD واسع النطاق SDR Series لأجهزة المساعد الرقمي الشخصي ومبرمجات ذاكرة الفلاش

الـسلسلة SDR محث طاقة SMD غير محجبوب عالي التيار يتميز ببنية مفتوحة غير محجبوبة مع ميزة التكلفة كميزة تنافسية أساسية له. نطاق الحث يغطي1.0 ميكرو هنري إلى 1200 ميكرو هنري. التيار المقنن يصل إلى4.5 أمبير.

الـتصميم السطح المسطح مناسب للتجميع الآلي بالتقاط ووضع. إنه متوافق مع عمليات اللحام بالطور البخاري واللحام بالتدفق بالأشعة تحت الحمراء، مع مقاومة حرارة اللحام تبلغ260 درجة مئوية / 10 ثوانٍ.

درجة حرارة التشغيل:-40 درجة مئوية إلى +85 درجة مئوية. درجة حرارة التخزين:-40 درجة مئوية إلى +105 درجة مئوية.

يستخدم على نطاق واسع فيأجهزة المساعد الرقمي الشخصي،محولات DC-DC لأجهزة الكمبيوتر المحمولة،مبرمجات ذاكرة الفلاش لأجهزة المساعد الرقمي الشخصي،محولات Buck-Boost، وأجهزة الاستقبال الرقمي.

• تيار يصل إلى 4.5 أمبير
• تيار كبير
• سطح مسطح للالتقاط والوضع
• تكلفة منخفضة

• مثالي لمحولات DC-DC لأجهزة الكمبيوتر المحمولة والمحمولة
• ذاكرة فلاش لأجهزة المساعد الرقمي الشخصي
• محولات رفع وخفض
• صندوق علوي

• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
• درجة حرارة التخزين: -40 درجة مئوية إلى +105 درجة مئوية
• طرق اللحام: الطور البخاري، التدفق بالأشعة تحت الحمراء
• مقاومة حرارة اللحام: 260 درجة مئوية لمدة 10 ثوانٍ
• مقاومة المذيبات: تتوافق مع MIL-STD-202E

1. تردد الاختبار (L) مع HP4284A و HP4285A (مكافئ مقبول)
   • 0-8.2 ميكرو هنري (7.95 ميجاهرتز) 10-82 ميكرو هنري (2.52 ميجاهرتز) 100-1200 ميكرو هنري (1 كيلو هرتز)
2. تحمل الحث
   • SDR0302 1.0-470 ميكرو هنري ±20% (M)
   • SDR 0403 1.0-27 ميكرو هنري ±20% (M) 33-470 ميكرو هنري ±10% (K)
   • SDR0503 1.0-2.7 ميكرو هنري ±20% (M) 33-1000 ميكرو هنري ±10 (K)
   • SDR0504 1.0-27 ميكرو هنري ±20% (M) 33-47 ميكرو هنري ±15% (L) 56-1000 ميكرو هنري ±10% (K)
   • SDR0703 10-47 ميكرو هنري ±20% (M) 56-470 ميكرو هنري ±10% (K)
   • SDR 0705 10-470 ميكرو هنري ±20% (M)
   • SDR1004 10-47 ميكرو هنري ±20% (M) 56-560 ميكرو هنري ±10% (K)
   • SDR1005 10-39 ميكرو هنري ±20% (M) 47-820 ميكرو هنري ±10% (K)
   • SDR1008 10-82 ميكرو هنري ±20% (M) 100-1200 ميكرو هنري ±10% (K)
3. مقاومة التيار المستمر: مقياس ملي أوم GW813 أو QuadTech 1880
4. يتم تقليل الحد الأقصى للتيار المستمر بنسبة 10% مقارنة بقيمته الأولية

ملاحظة: يمكن تخصيص مواصفات المنتج.
