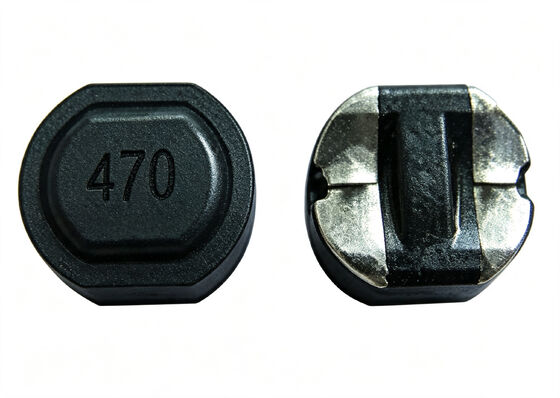

الـسلسلة SDRSمحفز الطاقة SMD المغناطيسي المغطى يستخدم هيكل درع مغناطيسي وتصميم حزمة صغيرة للغاية.إنه يقلل بشكل فعال من EMI وهو مناسب لتخطيطات PCB عالية الكثافة وتطبيقات محدودة في المساحةيقدم المنتج سعة عالية للتيار (حتى 2.6A) و DCR منخفضة ، مما يضمن كفاءة تحويل عالية وأداء مستقر. تصميم القمة المسطحة مناسبة لجميع التقط والمكان الآلي ،دعم إنتاج SMT الآلي. يستخدم على نطاق واسع في مسجلات الفيديو ومعدات OA وأجهزة التلفزيون LCD وأجهزة الكمبيوتر المحمولة وأجهزة الاتصال المحمولة ومحولات DC-DC.
الاختبار:(المكافئ مقبول)
الحثية:HP4285A
الـ RDC:كواد تيك 1880 مليومتر
-كيو -HP4342A - SRF-HP4191A
حد أقصى لمعرفة الهوية:يتم تحديدها عندما يتم تقليل التيار المستمر المتداخل بنسبة 10٪ عن قيمته الأولية
درجة حرارة العمل:-40°C إلى +85°C
درجة حرارة التخزين:-40°C إلى +105°C
طرق اللحام:مرحلة البخار، إعادة التدفق تحت الحمراء
مقاومة حرارة اللحام:260 درجة مئوية لمدة 10 ثوان
مقاومة المذيب:تتوافق مع MIL-STD-202E
ملاحظة:يمكن تخصيص مواصفات المنتج.
س: ما هي مزايا تصميم الحزمة الصغيرة جداً؟
أ:الحزمة الصغيرة للغاية توفر طاقة عالية في مساحة محدودة.وهي مناسبة بشكل خاص للمنتجات الإلكترونية الضيقة والمقيدة مثل أجهزة الكمبيوتر المحمولة وأجهزة الاتصالات المحمولةكما أنه يوفر مساحة PCB ويحسن كثافة تكامل النظام.
س: ما هي عمليات اللحام التي يدعمها هذا المنتج؟
أ:يدعم كلاً من عمليات لحام المرحلة البخارية وحامة إعادة التدفق تحت الحمراء SMT. مقاومة حرارة الحامة 260 درجة مئوية لمدة 10 ثوان ، متوافقة مع ملفات تعريف درجة حرارة إعادة التدفق الخالية من الرصاص.قابلية اللحام تلبي معايير MIL-STD-202E.
س: كم مدة التسليم وما هي طرق التعبئة والتغليف المستخدمة؟
أ:وقت التوصيل القياسي هو 2-8 أسابيع بعد تأكيد الطلب، اعتمادا على مواصفات المنتج وكمية الطلب.وتثبيت الأحزمة لضمان النقل الدولي الآمن.
