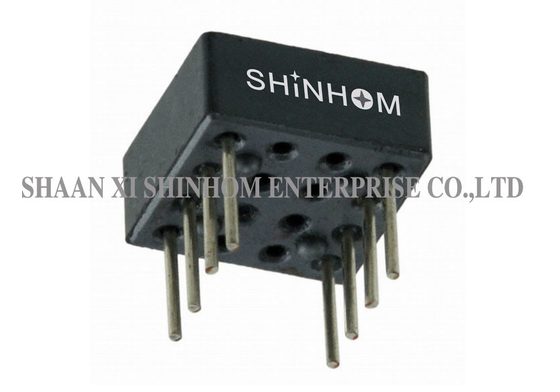

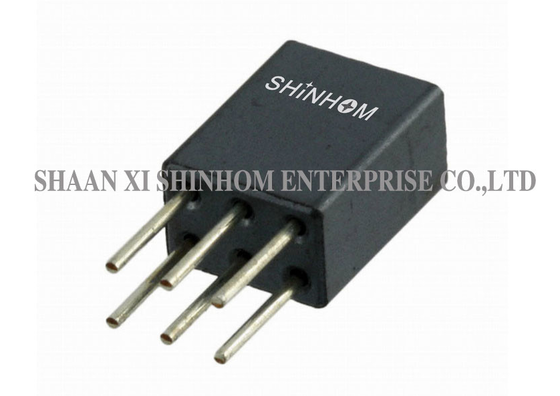

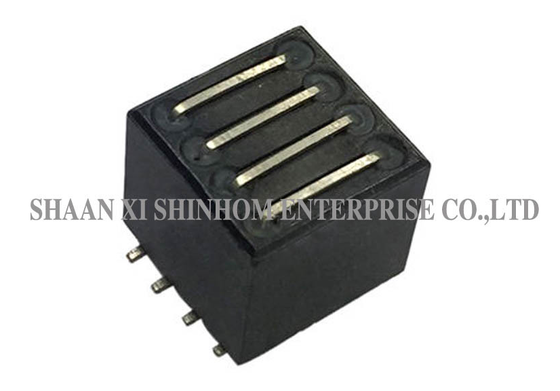

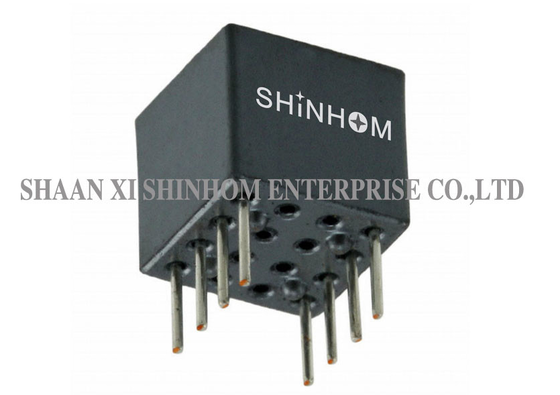

الـ محث الخرز الفريتي مصمم لتطبيقات قمع التداخل الكهرومغناطيسي (EMI) وترشيح الضوضاء عالية التردد. يوفر خيارات تغليف متعددة بما في ذلك أنواع SMD والتركيب عبر الفتحات. يتميز المنتج بـ مقاومة تيار مستمر منخفضة (15 مللي أوم كحد أقصى) و قدرة تيار عالية (تصل إلى 6.0 أمبير)، مع جهد مقنن يبلغ 50 فولت. خصائص المعاوقة: 115 أوم كحد أدنى @25 ميجاهرتز، 170 أوم كحد أدنى @100 ميجاهرتز. يستخدم على نطاق واسع في معدات ترشيح الضوضاء، المضخمات، منظمات التبديل، مزودات الطاقة، أجهزة الاتصالات اللاسلكية المتنقلة، محولات DC-DC، الهواتف اللاسلكية، راديو السيارات، و أجهزة GPS.
| المعلمة | القيمة |
|---|---|
| المعاوقة (@25 ميجاهرتز) | 115 أوم كحد أدنى |
| المعاوقة (@100 ميجاهرتز) | 170 أوم كحد أدنى |
| مقاومة التيار المستمر | 15 مللي أوم كحد أقصى |
| الجهد المقنن | 50 فولت كحد أقصى |
| التيار الأقصى | 6.0 أمبير |
لمزيد من نوى الفريت لقمع التداخل الكهرومغناطيسي، يرجى زيارة موقعنا على الويب أو الاتصال بنا.
س: ما هو مبدأ عمل الخرز الفريتي؟
ج: يقدم الخرز الفريتي معاوقة منخفضة (يعمل كمحث) عند الترددات المنخفضة، مما يسمح بمرور الإشارات. عند الترددات العالية، يقدم معاوقة عالية، ويحول طاقة الضوضاء عالية التردد إلى حرارة ويشتتها، مما يقمع بفعالية ضوضاء التداخل الكهرومغناطيسي عالية التردد.
س: كيف تختار بين خرزات الفريت SMD وتلك التي يتم تركيبها عبر الفتحات؟
ج: نوع SMD مناسب لخطوط إنتاج SMT الآلية، وهو مثالي للإنتاج بكميات كبيرة وتصميمات لوحات الدوائر المطبوعة عالية الكثافة. نوع التركيب عبر الفتحات مناسب للحام الموجي، مما يسمح باللحام اليدوي السهل والنماذج الأولية. يرجى الاختيار بناءً على عملية الإنتاج وتصميم لوحة الدوائر المطبوعة الخاصة بك.
