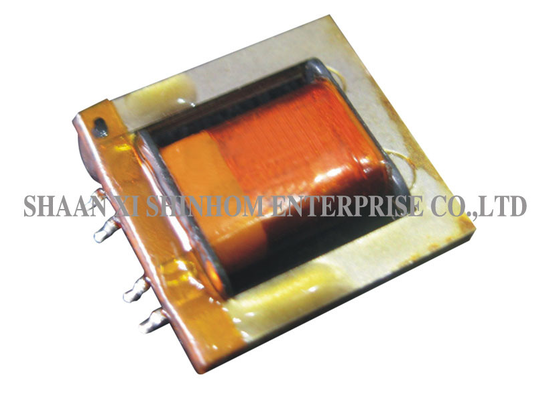

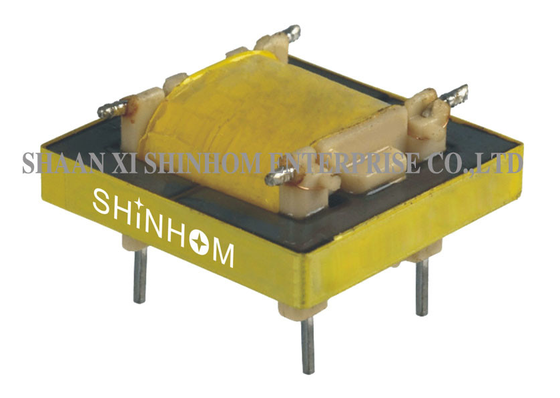

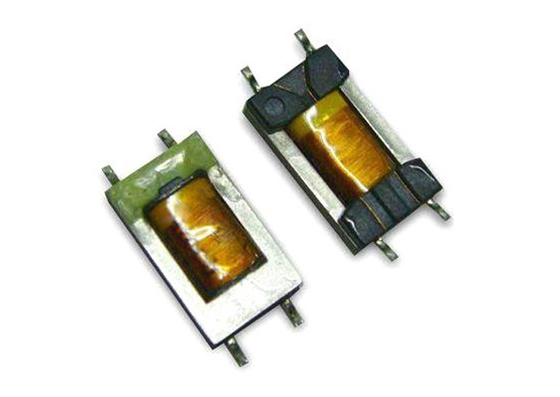

المحول الصوتي لـ PCB منخفض التردد 600:470Ω لعزل الاتصالات ومعدات الصوت

محول صوت من نوع EI

هذا محول صوت من نوع EI مصنع باستخدام مواد عالية الجودة وعمليات لف دقيقة، مصمم خصيصًا لنقل إشارات الصوت وتطبيقات عزل الاتصالات، مما يضمن نقل إشارة مستقرًا بدقة عالية. يتميز المنتج بهيكل قوي وموثوق، مناسب لمختلف معدات الاتصالات والصوت. يستخدم على نطاق واسع في أنظمة الهواتف، وسنترالات PABX الخاصة، والمودم، ومعدات الصوت المتعددة الوسائط، وتطبيقات عزل الاتصالات. إنه خيار مثالي لنقل الإشارة وعزلها في مجالات الصوت والاتصالات.

الميزات

• نسبة المقاومة - 600 أوم : 470 أوم

• مقاومة التيار المستمر (N1) - 100 أوم ±10%

• مقاومة التيار المستمر (N2) - 112 أوم ±10%

• نسبة اللفات - N1:N2 = 1:1 ±2% @10KHz, 0.1V

• فقدان الإدخال - 2.0 ±0.5 ديسيبل @1KHz

• التشوه التوافقي الكلي - ≤ -10 ديسيبل @600Hz

• جهد التحمل - 1875 فولت تيار متردد / 1 مللي أمبير / 1 ثانية

• مناسب لأنظمة الهواتف، وسنترالات PABX، والمودم، وعزل الاتصالات

المواصفات الكهربائية

1. نسبة المقاومة: 600 أوم: 470 أوم
2. مقاومة التيار المستمر: N1: 100 أوم ±10%
3. N2: 112 أوم ±10%
4. جهد الهاي بوت: 1875 فولت تيار متردد، 1 مللي أمبير، 1 ثانية من الابتدائي إلى الثانوي
5. نسبة اللفات: N1:N2=1:1±2%@10KHz,0.1V
6. فقدان الإدخال: 2.0±0.5 ديسيبل@1KHz,0dB
7. الطرف 4-3 مقاومة 470 أوم
8. الطرف 1-2 مقاومة 600 أوم
9. التشوه التوافقي الكلي: -10 ديسيبل كحد أقصى @600Hz
10. من الطرف 1-2 إلى الطرف 4-3، الطرف 4-3 مقاومة 470 أوم
11. مدخل 50 أوم = -71.5 ديسيبل ±15%

التطبيقات

• أنظمة الهواتف

• سنترالات PABX الخاصة

• المودم

• معدات الصوت المتعددة الوسائط

• عزل الاتصالات

• عزل إشارة الصوت

• معدات البث

• معدات الاتصالات
