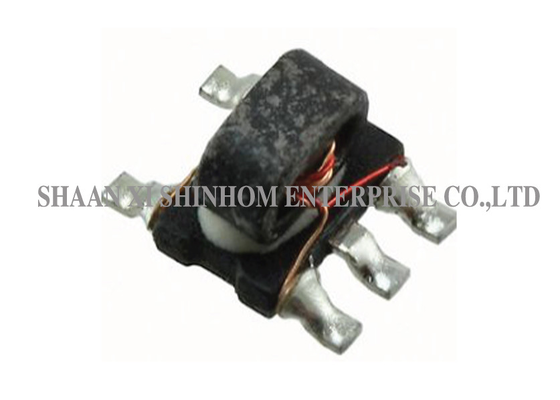

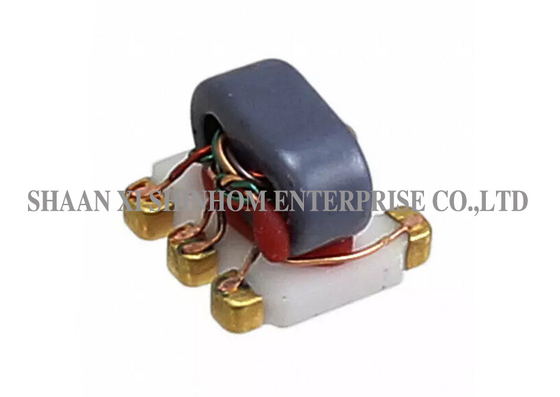

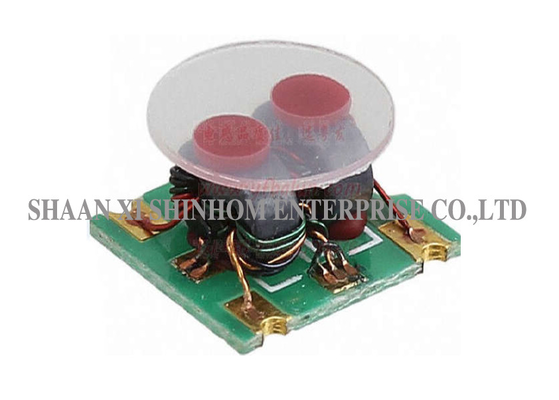

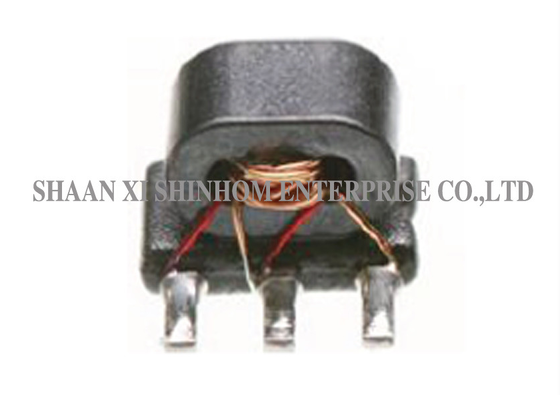

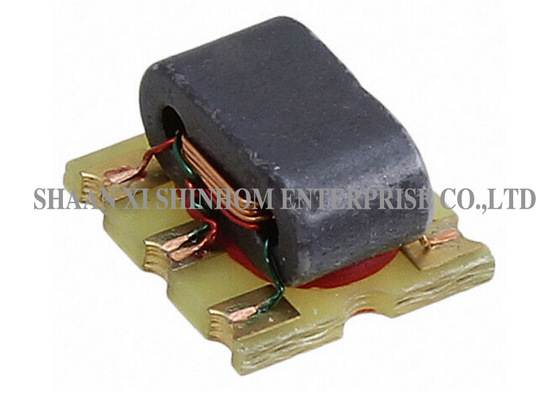

هذا محول RF بالون خط نقل 1:2 مصمم لتطبيقات الاتصالات اللاسلكية واسعة النطاق وتحويل إشارات الترددات الراديوية. يستخدم هيكل خط نقل لتحقيق تحويل معاوقة بنسبة 1:2 وتحويل إشارة متوازنة/غير متوازنة في نفس الوقت. يستخدم المنتج عبوة SMD مع تغطية تردد فائقة الاتساع (5-1250 ميجاهرتز)، وفقدان خط رئيسي منخفض، وأداء توازن سعة/طور مستقر وموثوق عبر نطاق التردد الواسع. يستخدم على نطاق واسع في أجهزة الاستقبال/الإرسال VHF/UHF، ومضخمات الدفع المزدوج، وأنظمة الهوائيات، وشبكات المطابقة واسعة النطاق في تطبيقات الترددات الراديوية. إنه خيار مثالي لتحويل المعاوقة وتحويل الإشارة في أنظمة 75 أوم.
| المعلمة | شروط الاختبار | الوحدات | الحد الأدنى | النوعي | الحد الأقصى |
| فقدان الخط الرئيسي (خرج 1) | 5-1250 ميجاهرتز | ديسيبل | - | 0.5 | 1.5 |
| فقدان الخط الرئيسي (خرج 2) | 5-1250 ميجاهرتز | ديسيبل | - | 1.2 | 2.2 |
| توازن السعة | 5-1250 ميجاهرتز | ديسيبل | - | 0.6 | ±1.8 |
| توازن الطور | 5-1250 ميجاهرتز | درجات | - | ±3.0 | ±7.0 |
| فقدان عودة الإدخال | 5-1250 ميجاهرتز | ديسيبل | 8.0 | 17.0 | - |
س: كيف تقيمون علاقات تجارية جيدة طويلة الأمد معنا؟
ج:نحن نصر على منتجات عالية الجودة وتسليم سريع لضمان فوز عملائنا بالمزيد من المشاريع. في الوقت نفسه، نتعامل مع كل عميل كصديق ونقوم بأعمال تجارية معهم بصدق لبناء صداقة طويلة الأمد.
س: كيف تتحكمون في الجودة؟
ج:نحن نتحكم في جودة المنتج من خلال فحص جودة الوارد (IQC) واختبار الجودة بنسبة 100% قبل التعبئة والشحن، مما يضمن أن كل منتج يلبي المواصفات.
س: ما هو الحد الأدنى لكمية الطلب (MOQ)؟
ج:يختلف الحد الأدنى لكمية الطلب حسب نوع المنتج. عادة ما يكون الحد الأدنى لكمية الطلب للمنتجات القياسية 1000 قطعة، بينما قد تتطلب المنتجات المخصصة حدًا أدنى لكمية طلب أعلى. يمكن التفاوض على طلبات تجريبية صغيرة. يرجى الاتصال بفريق المبيعات لدينا بمتطلباتك المحددة.
س: كيف يؤثر توازن السعة ±1.8 ديسيبل وتوازن الطور ±7 درجة على أداء النظام عبر نطاق التردد الواسع 5-1250 ميجاهرتز؟
ج:عبر نطاق فائق الاتساع يبلغ 10 أوكتافات، تضمن هذه المواصفات أن الإشارة التفاضلية تحافظ على توازن مقبول عبر النطاق الكامل، مما يقمع بشكل فعال التوافقيات الزوجية والضوضاء المشتركة.
س: كيف يحقق بالون خط نقل 1:2 تحويل المعاوقة من 75 أوم إلى 150 أوم؟
ج:يستخدم هيكل خط النقل لتحويل إشارة أحادية الطرف 75 أوم إلى إشارة تفاضلية 150 أوم (أو العكس)، وهي مناسبة لمطابقة نظام 75 أوم مع حمل تفاضلي 150 أوم، مثل مرحلة الإدخال لمضخم الدفع المزدوج.
