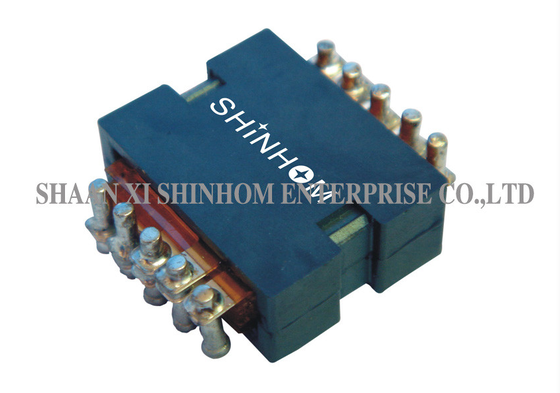

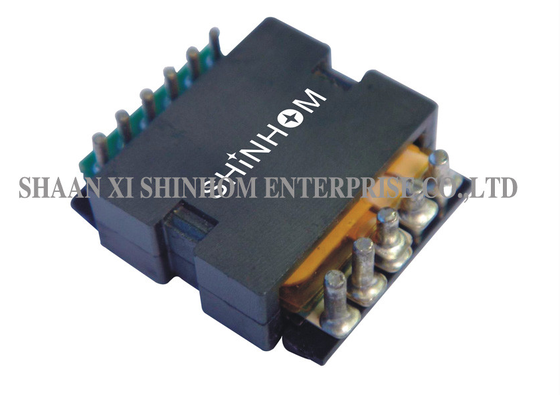

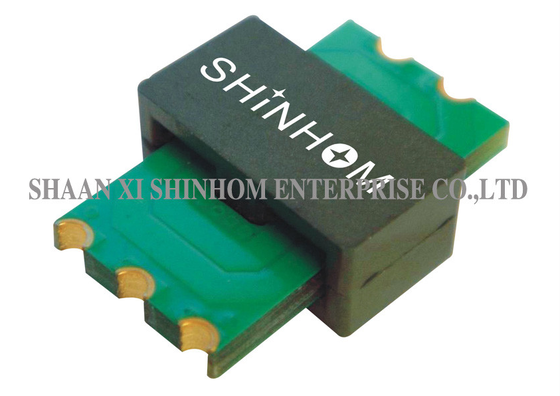

المحول المستوي عالي التردد من سلسلة TP20A بقدرة 100 واط مصمم لمحول DC-DC وتطبيقات إمدادات الطاقة المتغيرة. نطاق الطاقة هو75-100 واط، مع سمك أقصى يبلغ فقط7.4 ملممساحة السطح20.12*18.50 ملم.يعمل المنتج عند200 كيلو هرتز - 700 كيلو هرتز، مع جهد عزل تشغيل يبلغ1500 فولت تيار مستمرالسمك الأقصىحث تسرب منخفض للغاية،إمدادات الطاقة المتغيرة، وحد أدنى من التداخل الكهرومغناطيسي، متوافق مع جميع طوبولوجيات SMPS.تتوفر خيارات تركيب وإنهاء متعددة. تصميممشبك تبديد الحرارة المخصصيضمن أداءً ممتازًا في إدارة الحرارة.يستخدم على نطاق واسع فيمحولات DC-DCإمدادات الطاقة المتغيرة (SMPS)إمدادات الطاقة المتغيرة، ومختلفتطبيقات تحويل الطاقة عالية التردد.الميزات
طاقة تصل إلى 100 واط
نطاق التردد 200 كيلو هرتز - 700 كيلو هرتز
جهد عزل تشغيل 1500 فولت تيار مستمر
حث تسرب منخفض للغاية (
<0.2%)سمك أقصى 7.4 ملم فقط
درجة حرارة التشغيل -40 إلى +125 درجة مئوية
متوافق مع جميع طوبولوجيات SMPS
تصميم مشبك تبديد الحرارة المخصص
التطبيقات
محولات DC-DC
إمدادات الطاقة المتغيرة (SMPS)
أنظمة الطاقة الموزعة
إمدادات الطاقة لمعدات الاتصالات
إمدادات الطاقة للتحكم الصناعي
إلكترونيات السيارات
إمدادات الطاقة للمعدات الطبية
وحدات الطاقة عالية الكثافة
جدول اختيار مواصفات المنتج
المعلمة
| المواصفات | السلسلة |
|---|---|
| TP20A | نطاق الطاقة |
| 75 - 100 واط | تردد التشغيل |
| 200 كيلو هرتز - 700 كيلو هرتز | جهد عزل التشغيل |
| 1500 فولت تيار مستمر | السمك الأقصى |
| 7.4 ملم | مساحة السطح |
| 20.12 * 18.50 ملم | حث التسرب |
| <0.2% (قلب بدون فجوة) | درجة حرارة التشغيل |
| -40 درجة مئوية إلى +125 درجة مئوية | توافق الطوبولوجيا |
| جميع طوبولوجيات SMPS | خيارات التركيب |
| أفقي / عمودي / من خلال الثقب / SMT / دبوس / سلك طائر | التصميم الحراري |
| مشبك تبديد الحرارة المخصص | أسئلة وأجوبة |
س: كيف أتقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟
ج:
نحن نضمن أن كل منتج يلبي المواصفات من خلال فحص جودة الوارد (IQC) واختبار جودة بنسبة 100% قبل الشحن.مجانية وسيتم شحنها في غضون3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي بشكل عام2-8 أسابيع؛ سيتم تأكيد المنتجات المخصصة بشكل منفصل.س: هل تدعمون طلبات التجربة الصغيرة؟
ج:
نحن نضمن أن كل منتج يلبي المواصفات من خلال فحص جودة الوارد (IQC) واختبار جودة بنسبة 100% قبل الشحن.س: كيف تتحكمون في الجودة؟
ج:
نحن نضمن أن كل منتج يلبي المواصفات من خلال فحص جودة الوارد (IQC) واختبار جودة بنسبة 100% قبل الشحن.
