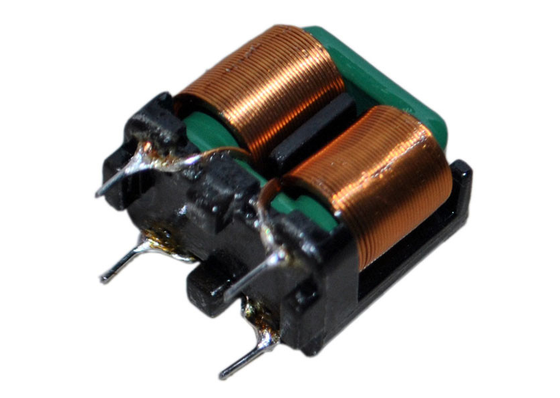

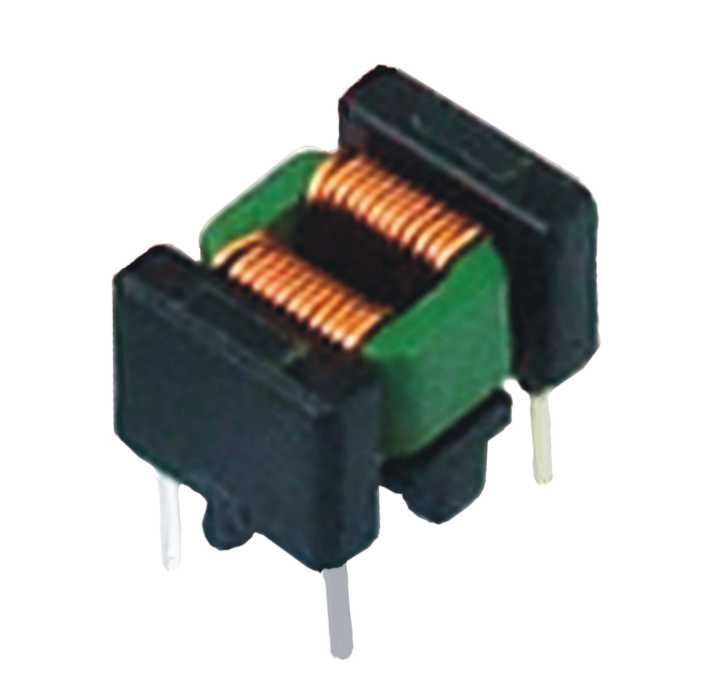

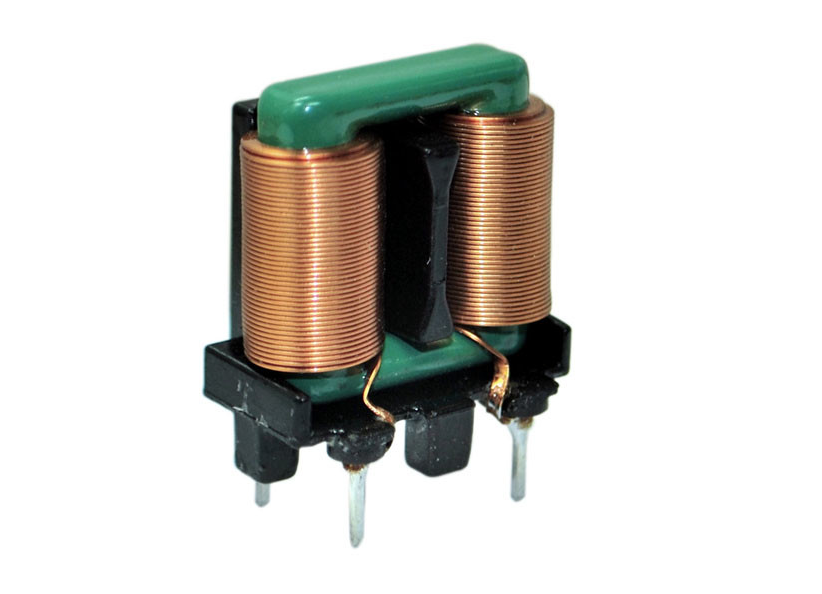

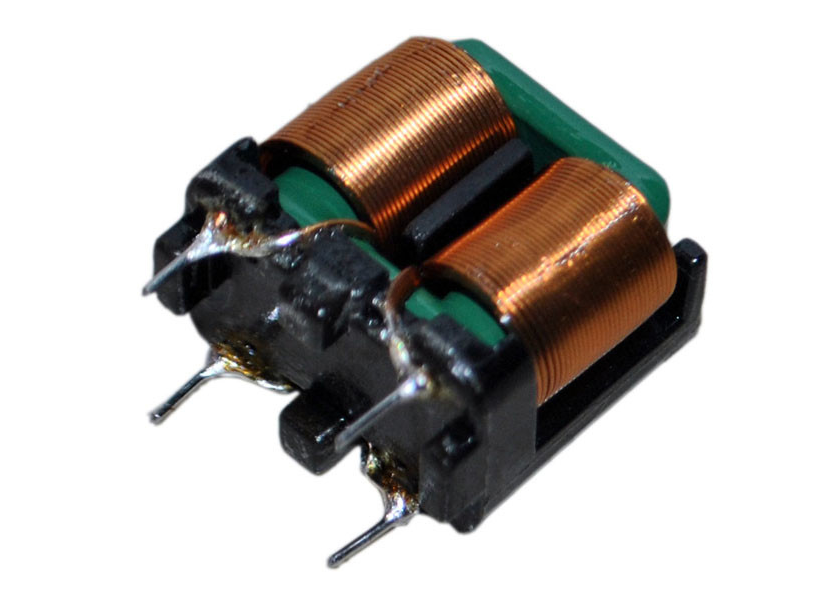

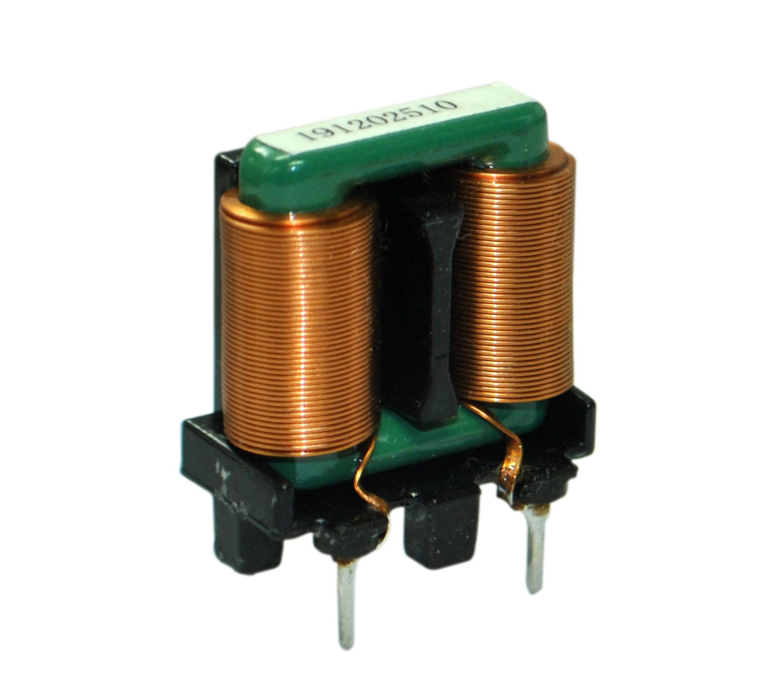

هذه الملف المشترك أحادي الطور مصنعة باستخدام سلك مسطح و قلب مربع مجوف من الفريت، مصممة خصيصًا لمزودات الطاقة التبديلية وأجهزة الكمبيوتر الشخصية، مما يضمن تيارًا عاليًا وحجمًا صغيرًا وكفاءة عالية.يتميز المنتج بـ هيكل قوي وموثوق مع لف طبقة واحدة و تصميم قلب مغناطيسي مغلق. يلبي نطاق جهد واسع من 85 إلى 265 فولت تيار متردد.إنه مناسب لـ مزودات الطاقة التبديلية، محولات الطاقة، و أجهزة تلفزيون LCD. إنه خيار مثالي لتطبيقات الملفات المشتركة في قمع التداخل الكهرومغناطيسي وترشيح الطاقة.
الميزات
الجهد المقنن - 85 إلى 265 فولت تيار متردد
نسبة اللفات - 1:1
مقاومة العزل - 100 ميجا أوم كحد أدنى.
ارتفاع درجة الحرارة - 50 درجة مئوية كحد أقصى.
تأثير الجلد عالي التردد للسلك المسطح
كثافة التيار للوحدة - 1.5 إلى 2 مرة
لف طبقة واحدة - ارتفاع درجة حرارة منخفض
قمع ممتاز للتداخل الكهرومغناطيسي
التطبيقات
أجهزة الكمبيوتر الشخصية
مزودات الطاقة التبديلية
محولات الطاقة
أنظمة الطاقة غير المنقطعة (UPS)
منتجات الكمبيوتر
أقراص DVD
مزودات طاقة LED
لوحات طاقة تلفزيون وشاشات LCD
| المواصفات | المحاثة الحد الأدنى 1 كيلو هرتز 0.25 فولت |
الأبعاد (مم كحد أقصى) | التيار (أمبير) | الطاقة (واط) | ||||||||
| عرض | عمق | ارتفاع | طول | عرض | أفقي | رأسي | الحد الأقصى | الحد الأقصى | ||||
| P1 | P2 | P1 | P2 | |||||||||
| SQ1515 | >15 مللي هنري | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 60 |
| SQ1515 | >20 مللي هنري | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | >25 مللي هنري | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | >15 مللي هنري | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 60 |
| SQ1515 | >20 مللي هنري | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1515 | >25 مللي هنري | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1615 | >15 مللي هنري | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 65 |
| SQ1615 | >20 مللي هنري | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | >25 مللي هنري | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | >15 مللي هنري | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 65 |
| SQ1615 | >20 مللي هنري | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1615 | >25 مللي هنري | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1918 | >12 مللي هنري | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 2.0 | 180 |
| SQ1918 | >20 مللي هنري | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.5 | 180 |
| SQ1918 | >30 مللي هنري | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.2 | 180 |
| SQ1918 | >12 مللي هنري | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 2.0 | 180 |
| SQ1918 | >20 مللي هنري | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 180 |
| SQ1918 | >30 مللي هنري | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.2 | 180 |
| SQ2418 | >12 مللي هنري | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 2.5 | 250 |
| SQ2418 | >20 مللي هنري | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.8 | 250 |
| SQ2418 | >30 مللي هنري | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.5 | 250 |
| SQ2418 | >12 مللي هنري | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 2.5 | 250 |
| SQ2418 | >20 مللي هنري | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.8 | 250 |
| SQ2418 | >30 مللي هنري | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 250 |
| SQ2724 | >7 مللي هنري | 18 | 30 | 38 | 4 | 0.8 | 4 دبابيس | - | - | 3.5 | 280 | |
| SQ2724 | >15 مللي هنري | 18 | 30 | 38 | 4 | 0.8 | 4 دبابيس | - | - | 2.5 | 280 | |
| SQ2724 | >20 مللي هنري | 18 | 30 | 38 | 4 | 0.8 | 4 دبابيس | - | - | 1.8 | 280 | |
| SQ2724 | >7 مللي هنري | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 3.5 | 280 |
| SQ2724 | >15 مللي هنري | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 280 |
| SQ2724 | >20 مللي هنري | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 1.8 | 280 |
| SQ2820 | >7 مللي هنري | 16 | 30 | 38 | 4 | 0.8 | 4 دبابيس | - | - | 2.0 | 300 | |
| SQ2820 | >20 مللي هنري | 16 | 30 | 38 | 4 | 0.8 | 4 دبابيس | - | - | 2.5 | 300 | |
| SQ2820 | >30 مللي هنري | 16 | 30 | 38 | 4 | 0.8 | 4 دبابيس | - | - | 5.0 | 300 | |
| SQ2820 | >7 مللي هنري | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.0 | 300 |
| SQ2820 | >20 مللي هنري | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 300 |
| SQ2820 | >30 مللي هنري | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 5.0 | 300 |
| SQ3126 | >8 مللي هنري | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 8.0 | 400 |
| SQ3126 | >8 مللي هنري | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 5.0 | 400 |
| SQ3126 | >10 مللي هنري | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3.5 | 400 |
| SQ3126 | >25 مللي هنري | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3 | 400 |
| SQ3126 | >8 مللي هنري | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 8.0 | 400 |
| SQ3126 | >8 مللي هنري | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 5.0 | 400 |
| SQ3126 | >10 مللي هنري | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3.5 | 400 |
| SQ3126 | >25 مللي هنري | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3 | 400 |
| SQ4391 | >12 مللي هنري | - | - | - | - | - | - | - | - | - | 7 | 600 |
| SQ4391 | >12 مللي هنري | 28 | 45 | 16 | 4 | 1.0 | 39 | 21 | - | - | 7 | 600 |
ملاحظات: التخصيص متاح
