موثوقية عالية منخفضة المحولات الشخصية 100W لنظام معدات المركبات الثقيلة

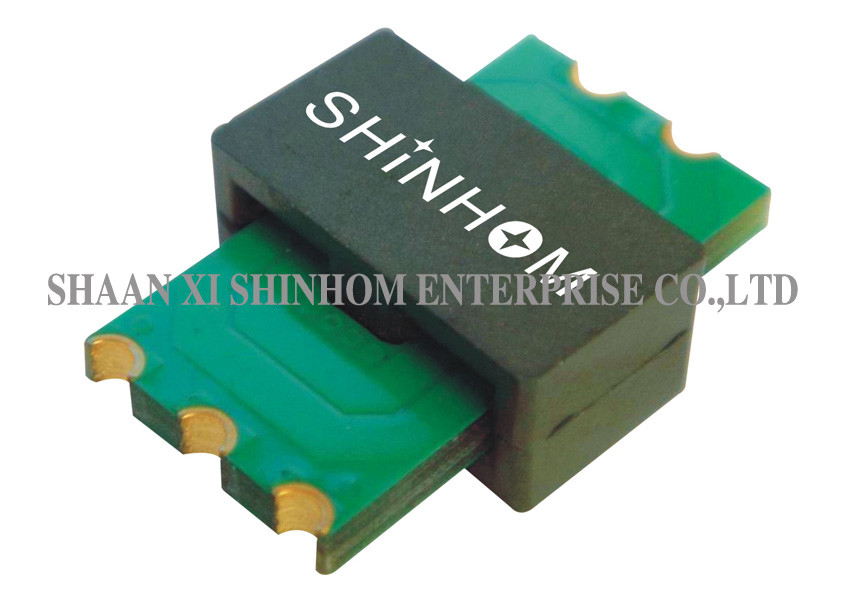

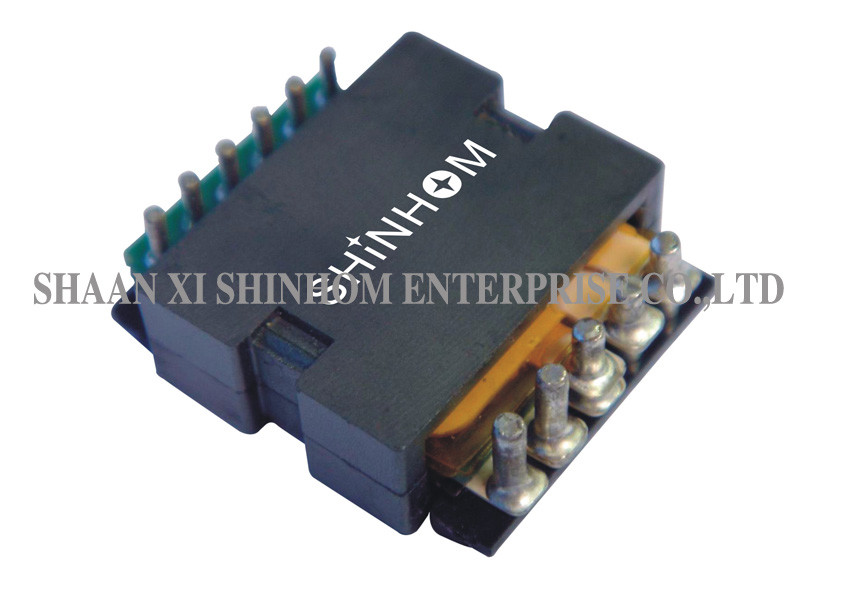

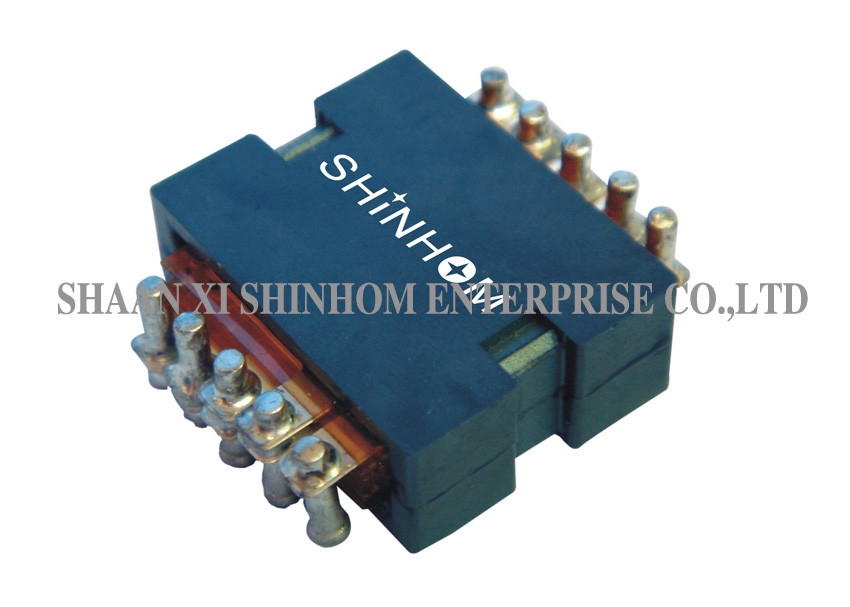

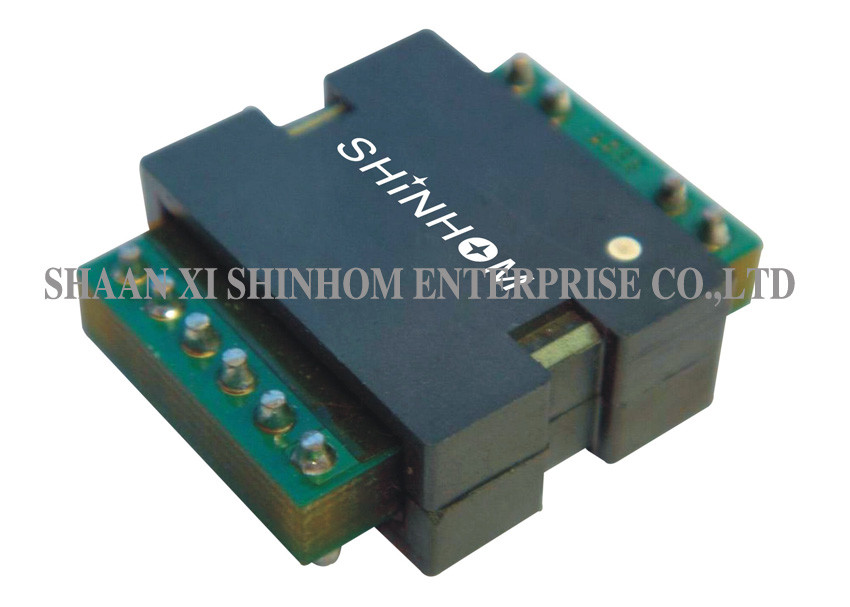

TP20A سلسلة عالية التردد 100W محول مستو ، محول الطاقة عالية التردد ، ماكس. سمك 7.4 ملليمتر

          هذه مصفوفة من التكوينات المتعرجة. هي مناسبة بشكل مثالي لتسليم ما بين 75-100W من إمدادات الطاقة على تطبيق محولات DC-CD.

ميزات:

• قوة التقييم تصل إلى 100 واط
• كفاءة عالية
• البصمة 20.12 مم × 18.50 مم
• انخفاض الشخصي من 7.4 ملم
• ارتفاع العزلة (التشغيلية) 1500 Vdc
• عالية التردد 200 كيلو هرتز 700 كيلو هرتز
• درجة حرارة التشغيل -40 ℃ إلى + 125 ℃
• محاثة تسرب منخفضة للغاية (أقل من 0.2 ٪ للنوى غير مزقزقة).
• أسعار فعالة من حيث التكلفة وتنافسية.
• الحد الأدنى للتداخل الكهرومغناطيسي (EMI).
• ارتفاع الزحف والمسافات التخليص بين الابتدائية و
• قابل للتطبيق على جميع طبولوجيا SMPS.
• خيارات تركيب ومحطات متنوعة (أفقية ، رأسية ، ثقوب ، SMT ، دبابيس ، كابلات طيران وأكثر).
• المشابك تبديد الحرارة المصممة خصيصا.
• منخفض المستوى مستو المحولات
• عالية الطاقة مستو المحولات
• عالية التردد محول مستو
• PCB مستو المحولات
• مستو محول الطاقة التبديل
• قبالة الرف SMT محول مستو

التطبيقات:

• كفاءة عالية ، كثافة طاقة عالية تبلغ 400 واط لكل محولات DC / DC بوصة مكعبة.
• إلى الأمام ، محولات DC / DC جسر كامل ، نصف جسر ودفع الضغط.
• الفولتية الإدخال بين 18V و 75V ، والفولتية الإخراج من 18V إلى 1.2V DC / DC محولات.
• الاتصالات السلكية واللاسلكية ، وأنظمة التحكم الصناعية ،
• أنظمة السيارات والمعدات الثقيلة.

معلومات تقنية:

• يتم قياس الحث بين دبوس (2-5) في 100 كيلو هرتز ، 100 mVrms
• يتم قياس محاثة التسرب في دبوس الملء الأولي (2-5) مع اختزال الملء الثانوي.
• جميع المواصفات النموذجية في TA = 25 ℃ ± 5 ℃.
