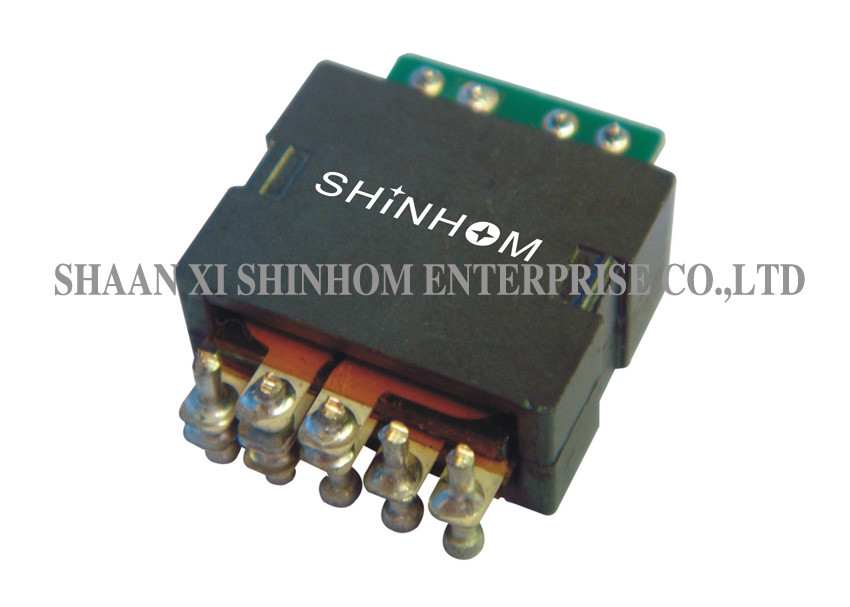

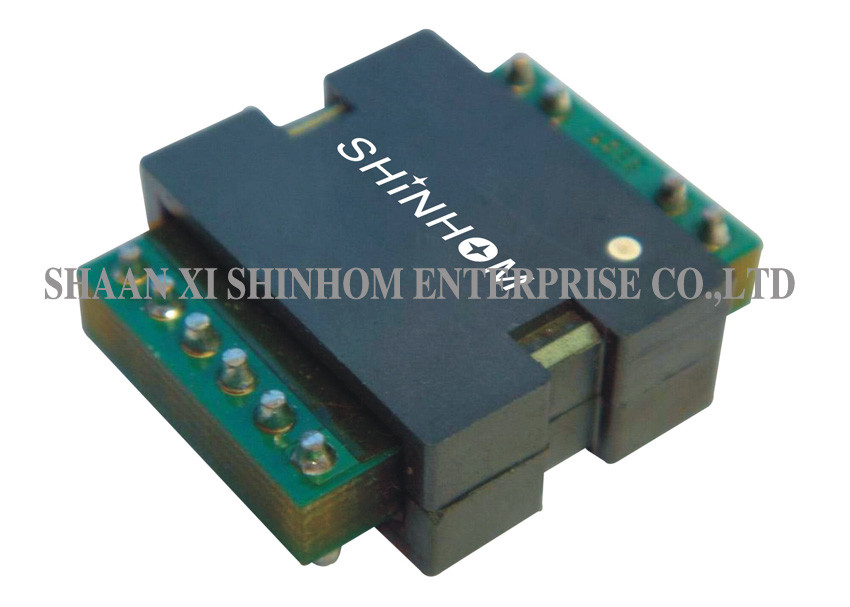

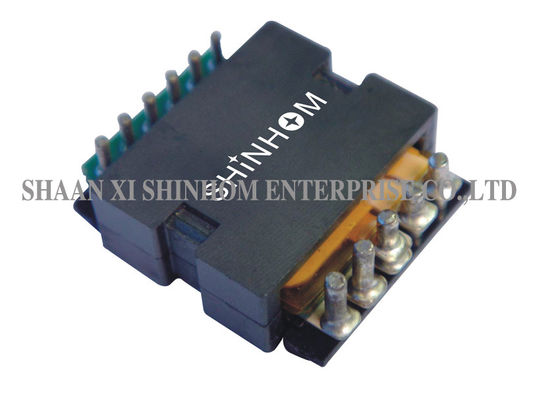

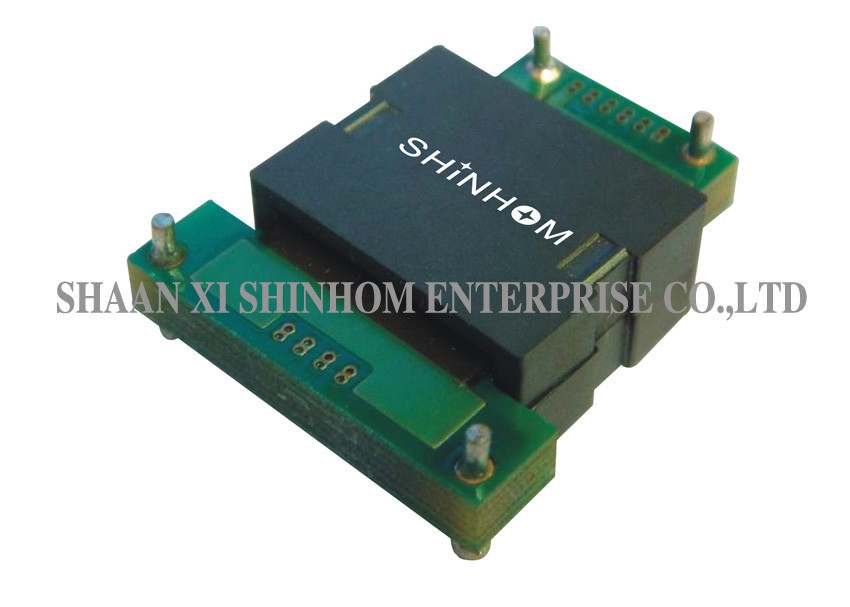

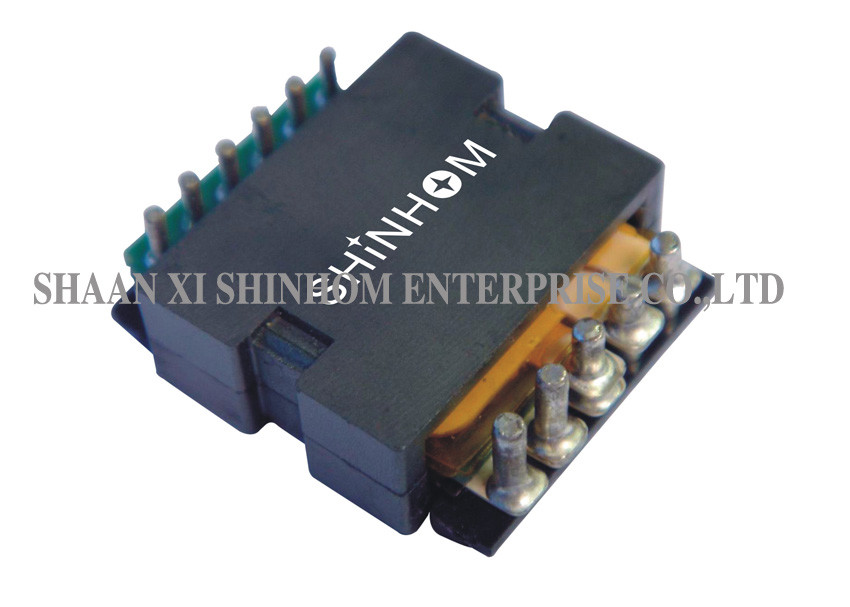

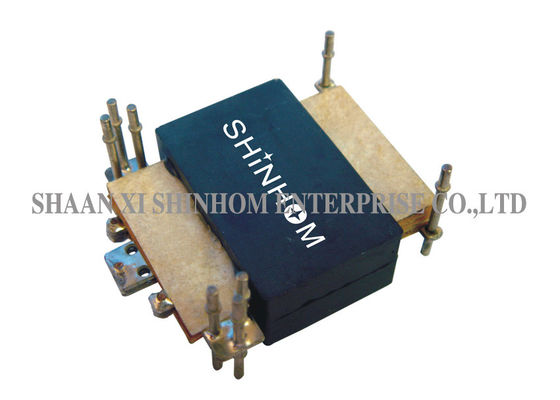

أداء مستقر حزمة مسطحة محول السامي الحالي لفائف عالية الكفاءة

TP25F سلسلة محول التردد المستوي 140 واط ، محول مستوٍ مستوٍ ثنائي الفينيل متعدد الكلور ، محولات الطاقة ، ملف التيار العالي

ميزات:

• منخفض المستوى مستو المحولات
• عالية الطاقة مستو المحولات
• عالية التردد محول مستو
• PCB مستو المحولات
• مستو محول الطاقة التبديل
• قبالة الرف SMT محول مستو
• قوة التقييم تصل إلى 140 واط
• كفاءة عالية تزيد عن 98٪
• كثافة طاقة عالية تبلغ 600 واط لكل بوصة مكعبة
• البصمة 23.5 مم × 20.10 مم
• انخفاض الشخصي من 9.12 ملم
• ارتفاع العزلة (التشغيلية) 1500 Vdc
• عالية التردد 200 كيلو هرتز 700 كيلو هرتز
• درجة حرارة التشغيل -40 ℃ إلى + 125 ℃
• محاثة تسرب منخفضة للغاية (أقل من 0.2 ٪ للنوى غير مزقزقة).
• أسعار فعالة من حيث التكلفة وتنافسية.
• الحد الأدنى للتداخل الكهرومغناطيسي (EMI).
• ارتفاع الزحف والمسافات التخليص بين الابتدائية و
• قابل للتطبيق على جميع طبولوجيا SMPS.
• خيارات تركيب ومحطات متنوعة (أفقية ، رأسية ، ثقوب ، SMT ، دبابيس ، كابلات طيران وأكثر).
• المشابك تبديد الحرارة المصممة خصيصا.

التطبيقات:

• محولات DC / DC عالية الأداء.
• كفاءة عالية تصل إلى أكثر من 98 في المائة ، وكثافة طاقة عالية تبلغ 600 واط لكل محولات DC / DC مكعبة بوصة.
• إلى الأمام ، محولات DC / DC جسر كامل ، نصف جسر ودفع الضغط.
• الفولتية الإدخال بين 18V و 75V ، والفولتية الإخراج من 52V إلى 1.0V DC / DC محولات.
• الاتصالات السلكية واللاسلكية ، وأنظمة التحكم الصناعية ،
• أنظمة السيارات والمعدات الثقيلة

معلومات تقنية:

• جميع المواصفات النموذجية في TA = 25 ℃.
• يتم قياس الحث على HP4284 بين المسامير 2-4 في 100 كيلو هرتز ، 100 mVrms ، 0 Adc.
• يتم قياس محاثة التسرب بين المسامير 2 - 4 مع اختزال جميع اللف الأخرى.
