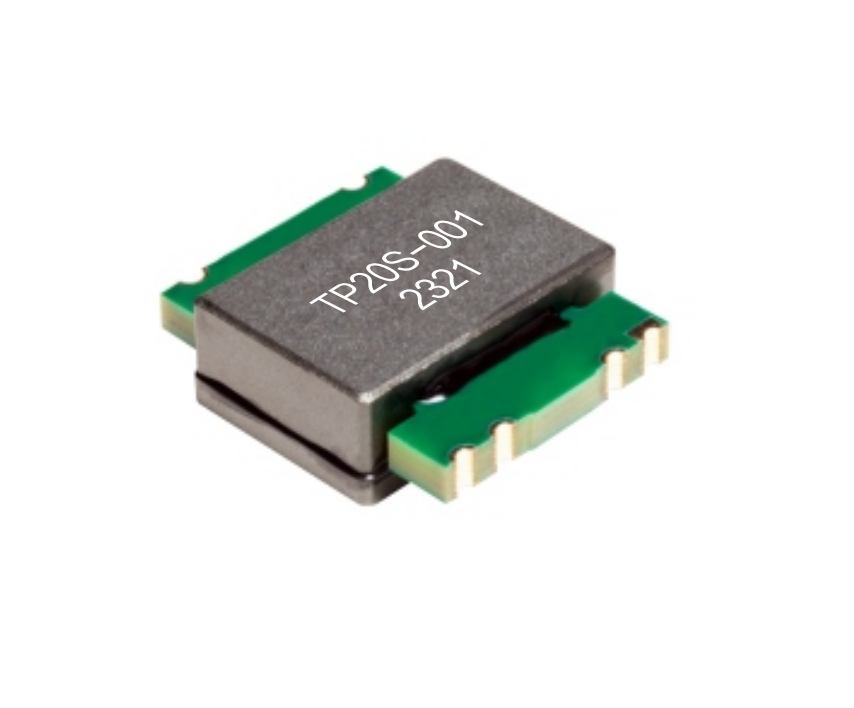

صُمم محول TP20S Series لتحويل الطاقة من الجيل التالي، ويوفر ما يصل إلى 60 واط من الطاقة بكفاءة استثنائية وتصميم منخفض الارتفاع بشكل ملحوظ يبلغ 9.0 ملم فقط. تم تحسينه للتشغيل عالي التردد من 200 كيلو هرتز إلى 700 كيلو هرتز، ويحقق تصميمه المستوي المتقدم كثافة طاقة فائقة، مما يجعله الحل الأمثل للتطبيقات المقيدة بالمساحة والتي تتطلب أداءً قويًا وموثوقًا عبر البيئات الصناعية والسيارات والاتصالات.
كثافة طاقة عالية: تتيح البصمة المدمجة التي تبلغ 22 ملم × 23.5 ملم كثافة طاقة تصل إلى 400 واط لكل بوصة مكعبة.
تصميم عالي الكفاءة: تعمل هندسة المغناطيسات المستوية المتقدمة على تقليل الفقدان لتحسين الأداء الحراري.
نطاق تردد ممتد: تم تحسينه للتشغيل المستقر من 200 كيلو هرتز إلى 700 كيلو هرتز.
بناء قوي: يعمل بشكل موثوق في نطاق درجة حرارة واسع من –40 درجة مئوية إلى +125 درجة مئوية.
الحث التسربي المنخفض: ≤0.5 μH يقلل التصميم من خسائر التبديل والضوضاء في الدوائر عالية التردد.
التطبيقات
تحويل طاقة التيار المستمر/التيار المستمر: طوبولوجيا المحول الأمامي عالي الكثافة، والجسر الكامل، والجسر النصفي، والسحب والدفع.
بنية تحتية للاتصالات: إمدادات الطاقة للخوادم والموجهات ومضخمات المحطات الأساسية.
الأنظمة الصناعية: محركات السيارات وأنظمة التحكم ومعدات التشغيل الآلي التي تتطلب أداءً قويًا.
السيارات والنقل: أجهزة الشحن المثبتة على اللوحة (OBC)، وأنظمة إدارة البطاريات (BMS)، وأنظمة توليد القوة للمركبات الكهربائية والمركبات الثقيلة.
س: كيف يختلف محول التردد المستوي عالي التردد هذا عن أنواع الملفات السلكية التقليدية؟
ج: تستخدم سلسلة TP20S هيكل لف مستو مسطح، والذي يوفر أداءً حراريًا أفضل بكثير، وتصميمًا منخفضًا، ومعلمات كهربائية أكثر اتساقًا مثل الحث التسربي المنخفض، مما يجعله متفوقًا لإمدادات الطاقة ذات الوضع التبادلي (SMPS) عالية التردد وعالية الكثافة.
س: ما هي الإدارة الحرارية الموصى بها لإخراج طاقة 60 واط كاملة؟
ج: في حين أنه مصمم لكفاءة عالية، قد يتطلب تحقيق الطاقة المقدرة الكاملة المستمرة تخطيطًا مناسبًا للوحة الدوائر المطبوعة مع فتحات حرارية و/أو تدفق الهواء بناءً على بيئة التطبيق المحددة للحفاظ على درجة حرارة تشغيل آمنة.
س: هل تتوفر نسب دوران أو فولتية مخصصة؟
ج: نعم، يتم دعم التصميمات المخصصة للإنتاج بكميات كبيرة. يرجى الاتصال بفريق الدعم لدينا بمتطلباتك الكهربائية والميكانيكية المحددة.
