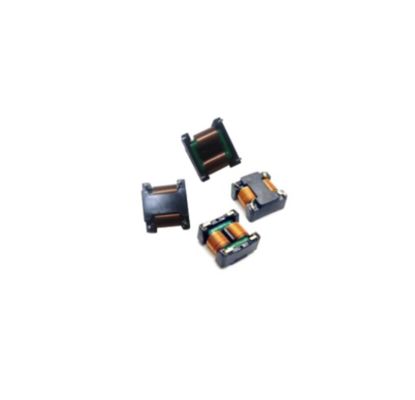

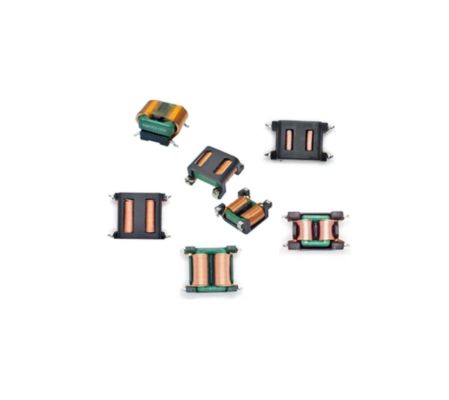

خانق الوضع المشترك عالي الأداء منخفض المقاومة UL94V-0 وملف SMD لتصفية الضوضاء

5000
MOQ
High-Performance Low Resistance UL94V-0 Common Mode Choke and SMD Inductor for Noise Filtering
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

خانق الوضع المشترك لتصفية الضوضاء,خانق الوضع المشترك لملف SMD,خانق وضع مشترك UL94V-0

,

SMD Inductor Common Mode Choke

,

UL94V-0 Common Mode Choke
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: SQS1515A
الوثيقة: SQS-1515A Series_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
أداء عال، التيار العالي منخفض جدا DCR SMD مسطح الوضع المشترك الاختناق لفلتر الضوضاء إمدادات الطاقة العالية
الخصائص الرئيسية

تم تصميمها لحلول قوية لإدارة الطاقة، وتتضمن سلسلة SQS1515A عالية الكفاءةمحفزات SMDمصممة كـ رئيسمرشحات إمدادات الطاقةهذهخنقات الوضع المشترك منخفضة DCRالاستفادة من قلب مربع ومادة عالية الشفافية المتقدمة لتوفير قمع صوت عالي في الوضع المشترك، والتي تتميز بمقاومة عالية في الترددات المنخفضة والحد الأدنى من تسرب القلب.

  • حزمة SMD المسطحة المدمجة لتصميمات PCB عالية الكثافة
  • هيكل النواة المربعة لتسرب منخفض ومقاومة متواصلة منخفضة للغاية (DCR)
  • مادة عالية الشفافية تضمن عائق عال في الترددات المنخفضة
  • تخفيف ضوضاء ممتاز بسبب السعة الضائعة المنخفضة
  • الجهد المقاوم العالي ومقاومة العزل العالية
  • تصنيف قابلية الإشتعال UL94V-0
  • متوافقة مع RoHS و REACH
المواصفات
رقم الجزء الحد الأدنى للكهرباء (mH) DCR Max (mΩ) التيار المسموح به (A)
SQS1515A-001 20.0 250 1.5 - 20
SQS1515A-002 15.0 200 1.8 - 22
SQS1515A-003 15.0 180 2.0 - 28
SQS1515A-004 10.0 150 2.0 - 25
SQS1515A-005 10.0 80 2.5 - 30
SQS1515A-006 5.0 80 2.5 - 35
SQS1515A-007 3.0 70 3.5 - 45
SQS1515A-008 2.0 60 5.0
المعلومات التقنية وظروف التشغيل
  • تردد الاختبار: 1.0 كيلو هرتز، 0.25 فولت
  • الجهد القياسي: 80 فاك - 265 فاك
  • الجهد المقاوم: 1.0 كيلو فاك لمدة 2 ثانية
  • نطاق درجة الحرارة التشغيلية: -25 درجة مئوية إلى + 125 درجة مئوية (بما في ذلك ارتفاع درجة حرارة الملف)
  • نطاق درجة حرارة التخزين: -25°C إلى +100°C
  • المقاومة العازلة: 100 MΩ Min. @ 500 Vdc
التطبيقات

سلسلة SQS1515A هي الخيار المثالي لفلتر EMI الفعال في مجموعة واسعة من التطبيقات متوسطة إلى عالية الطاقة ، بما في ذلك:

  • إمدادات الطاقة ذات الوضع التبديلي (SMPS):تصاميم عالية الكثافة وعالية الطاقة للإلكترونيات الصناعية والمستهلكة
  • إلكترونيات المستهلك:محولات الطاقة، أجهزة التلفزيون LCD/LED، وشاحنات البطارية عالية التيار
  • الأجهزة المنزلية:آلات الغسيل ومكيفات الهواء وغيرها من الأجهزة المنزلية ذات الطاقة العالية
  • معدات صناعية:إمدادات الطاقة للدفع المحرك، وأنظمة التحكم، والآلات الآلية
