منزل /المنتجات/تراجع مغو السلطة/محفز الطاقة المنسوج SMD من سلسلة LPM6030B مع ملف تعريف منخفض للغاية من 3.0 مم ، وتيار تشبع مرتفع (39A) ، و DCR منخفض للغاية لدوائر الطاقة عالية التيار

محفز الطاقة المنسوج SMD من سلسلة LPM6030B مع ملف تعريف منخفض للغاية من 3.0 مم ، وتيار تشبع مرتفع (39A) ، و DCR منخفض للغاية لدوائر الطاقة عالية التيار

5000
MOQ

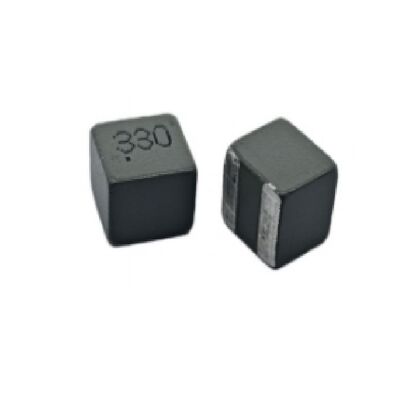

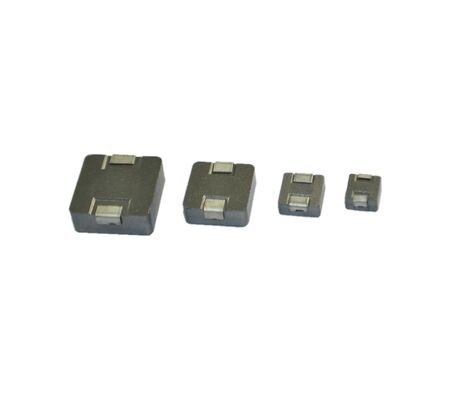

LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

محث طاقة SMD منخفض للغاية مقاس 3.0 مم,مغو الطاقة المصبوب الحالي عالي التشبع,مغو طاقة DCR منخفض للغاية

,

High Saturation Current Molded Power Inductor

,

Ultra-Low DCR Dip Power Inductor
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: LPM6030B
الوثيقة: LPM6030B Series_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
محفزات الطاقة المصنوعة SMD LPM6030B Series
مصممة لدورات الطاقة ذات التيار العالي المحدودة في المساحة، تمثل سلسلة LPM6030B اختراقًا في تكنولوجيا المحفز منخفضة الوضوح، مع ارتفاع رقيق بشكل ملحوظ من 3.0 ملم فقط.باستخدام النواة المتقدمة من مسحوق الحديد الكاربونيل، توفر محفزات الطاقة SMD هذه أداءً عالياً استثنائياً لتشبع التيار ، مع تصنيفات تصل إلى 39A ، مما يضمن التشغيل المستقر في ظل ظروف الحمل المتطلبة.انخفاض درجة التشغيل منخفض جداً يقلل من خسائر التوصيل، مما يجعلها مثالية لتصميمات تحويل الطاقة عالية الكفاءة والكثافة في الإلكترونيات المحمولة والمدمجة.
الخصائص الرئيسية
  • نطاق الحثية: 0.18μH إلى 3.3μH (± 20% @ 0Adc)
  • التيار الحراري (IDC): 8A إلى 32A
  • تيار التشبع (Isat): 12.2A إلى 39A
  • DCR (النوع): 1.59mΩ إلى 19.92mΩ
  • تردد الرنين الذاتي (النوع): 26MHz إلى 141MHz
  • ملف التفاصيل المنخفض للغاية: 6.6mm x 6.4mm x 3.0mm
  • 100٪ خالية من الرصاص ومتوافقة مع RoHS
  • درجة حرارة التشغيل: -40°C إلى +165°C
المواصفات التقنية
المعلم النطاق/ القيمة
نطاق الحثية 0.18μH إلى 3.3μH (± 20% @0Adc)
التيار الحراري المسموح به (IDC) 8A إلى 32A
تيار التشبع (Isat) 12.2A إلى 39A
DCR (معتاد) 1.59mΩ إلى 19.92mΩ
تردد الرنين الذاتي 26 ميغاهرتز إلى 141 ميغاهرتز
الأبعاد 6.6 ملم × 6.4 ملم × 3.0 ملم
درجة حرارة العمل -40°C إلى +165°C
التطبيقات
  • محولات التيار المستمر/المستمر عالية التيار لتقديم الطاقة من وحدة المعالجة المركزية ووحدة المعالجة المركزية في أجهزة الكمبيوتر المحمولة و أجهزة الكمبيوتر فوق الحد الأدنى
  • وحدات إدارة الطاقة (PMM) في الهواتف الذكية والأجهزة اللوحية وشاشات LCD
  • مصادر الطاقة الداخلية لمعدات الشبكات والاتصالات
  • محولات نقطة التحميل في الخوادم وأجهزة التخزين
  • الإلكترونيات الاستهلاكية المحمولة بما في ذلك أجهزة DSC و DVC و PDA
الأسئلة الشائعة
ما هي الميزة الرئيسية لارتفاع LPM6030B 3.0mm؟
يسمح ملف تعريف 3.0mm المنخفض للغاية بالاندماج في أجهزة حديثة رقيقة للغاية ، مثل أجهزة الكمبيوتر المحمولة الرقيقة والوحدات المدمجة ، حيث يكون ارتفاع Z محدودًا بشكل حرج.
كيف يستفيد محولات DC / DC من التيار المشبوع العالي؟
يضمن تيار التشبع العالي أن المحفز يحافظ على حثيته في ظل ظروف الحمل العالية ، مما يمنع انخفاض الأداء ويضمن إنتاج فولتاج مستقر في تطبيقات CPU / GPU VRM.
هل هذه المحفزات مناسبة للتبديل عالية التردد؟
نعم، مع SRF نموذجية تصل إلى 141MHz لنماذج الحثية المنخفضة، فهي مستقرة للاستخدام في مصادر الطاقة الحديثة عالية التردد.
ما الذي يشير إليه التيار الحراري (IDC) ؟
التيار المباشر هو الذي يسبب ارتفاع درجة حرارة المحفز بنحو 40 درجة مئوية فوق الحرارة المحيطة ، مما يوفر مبدأ توجيهي لإدارة الحرارة في التشغيل المستمر.
بطاقة:

leaded power inductor,through hole inductor,radial type inductor

محث طاقة SMD منخفض للغاية مقاس 3.0 مم,مغو الطاقة المصبوب الحالي عالي التشبع,مغو طاقة DCR منخفض للغاية

radial type inductor
