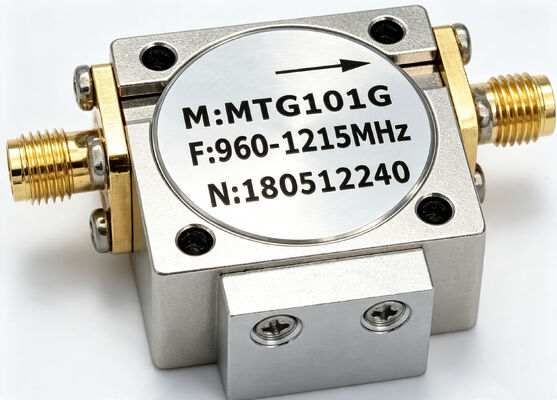

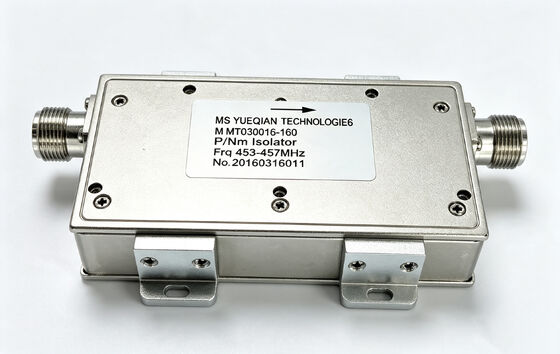

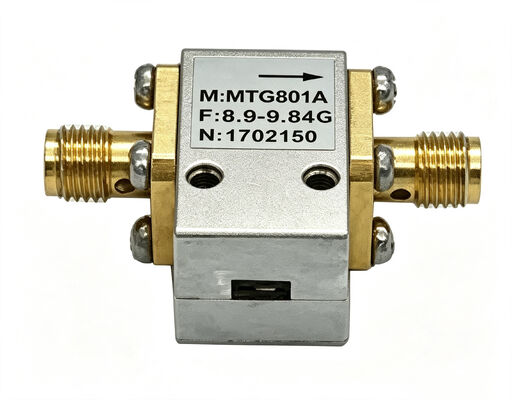

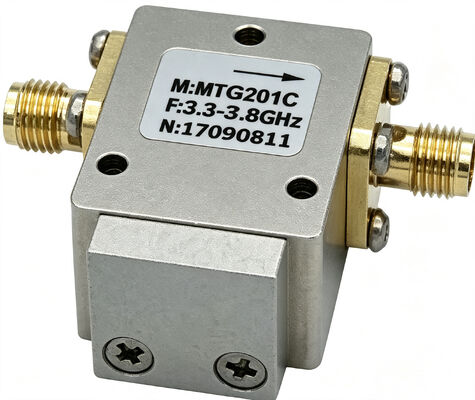

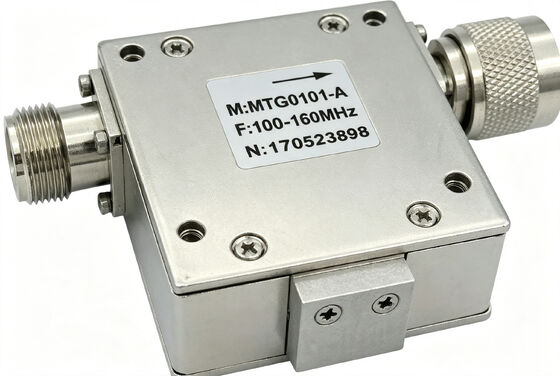

عوازل وموزعات الترددات الراديويةتغطي نطاق تردد واسع من 0.1 جيجاهرتز إلى 40 جيجاهرتز. تستخدم مادة الفريت وتصميمات الهياكل الدقيقة / الدليل الموجي / المحوري. توفر خسارة إدخال منخفضة (تصل إلى 0.2 ديسيبل)، وعزل عالي (يصل إلى 23 ديسيبل)، ونسبة موجة ثابتة ممتازة (تصل إلى 1.15). تقدم المنتجات قدرة تحمل طاقة عالية (متوسط طاقة يصل إلى 2000 واط، طاقة ذروة تصل إلى 10000 واط). وهي متوافقة مع واجهات موصلات الترددات الراديوية المتعددة، بما في ذلك SMA و N و L29 و 2.92 مم. تستخدم على نطاق واسع في محطات قواعد الاتصالات اللاسلكية وأنظمة الرادار ومعدات الاختبار والقياس واتصالات الأقمار الصناعية واتصالات الجيل الخامس.
| السلسلة | نطاق التردد (جيجاهرتز) | عرض النطاق الترددي | خسارة الإدخال (ديسيبل) | العزل (ديسيبل) | نسبة الموجة الثابتة | الطاقة (واط) | نوع الموصل |
|---|---|---|---|---|---|---|---|
| MTG0101F | 0.1-0.34 | 10-200 ميجاهرتز | 0.3-0.4 | 20-23 | 1.20-1.25 | 60-400 | SMA/N |
| MTG0301A | 0.2-1.4 | 10-1000 ميجاهرتز | 0.3-0.5 | 18-23 | 1.20-1.30 | 100-200 | SMA/N |
| MTG0401B | 0.25-0.62 | 10-200 ميجاهرتز | 0.3-0.4 | 20-25 | 1.15-1.25 | 150-200 | SMA/N |
| MTG0701B2 | 0.5-2.7 | نطاق كامل | 0.3-0.5 | 16-20 | 1.20-1.40 | 100-300 | SMA/N |
| MTG101B | 0.8-3.8 | 70-400 ميجاهرتز | 0.3-0.5 | 18-25 | 1.20-1.30 | 100-200 | SMA/N |
| MTG201F | 1.8-3.5 | 200-400 ميجاهرتز | 0.3-0.4 | 20-23 | 1.20-1.30 | 30-60 | SMA |
| MTG401 | 3.3-8.0 | 200-1000 ميجاهرتز | 0.2-0.4 | 23-25 | 1.20 | 20-50 | SMA |
| MTG501S | 3.5-8.0 | 200-1000 ميجاهرتز | 0.5 | 20 | 1.20 | 20-40 | SMA |
| MTG801F | 5.6-22 | نطاق كامل | 0.4-0.6 | 18-20 | 1.25-1.30 | 10-20 | SMA/2.92 مم |
| MTG2030A | 18-36 | 4000 ميجاهرتز | 0.6 | 18 | 1.30 | 10-20 | 2.92 مم |
س: ما هو الفرق بين العازل والموزع؟
ج: العازل هو جهاز ثلاثي المنافذ مع منفذ واحد متصل بحمل متطابق. يمكن للإشارة أن تسافر في اتجاه واحد فقط. يستخدم لحماية مصدر الإشارة من تلف الطاقة المنعكسة. الموزع هو جهاز ثلاثي المنافذ حيث تسافر الإشارة بالتتابع في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة (1→2→3→1). يمكن استخدامه لتطبيقات مثل الهوائيات المشتركة للإرسال/الاستقبال. كلا الجهازين يعملان بناءً على الخصائص غير التبادلية لمادة الفريت.
س: كيف يتم اختيار نطاق التردد للعوازل/الموزعات؟
ج: يجب أن يعتمد الاختيار على تردد تشغيل النظام. تغطي سلسلة المنتجات 0.1-40 جيجاهرتز، وهي متوفرة في أنواع نطاق ترددي ضيق (عرض نطاق ترددي 10-200 ميجاهرتز) وأنواع نطاق ترددي واسع/كامل النطاق. توفر الموديلات ذات النطاق الترددي الضيق خسارة إدخال أقل وعزلًا أعلى. تغطي الموديلات ذات النطاق الترددي الواسع نطاق تردد أوسع مع اختيار أكثر مرونة. نوصي بالاختيار بناءً على نطاق التردد الفعلي ومتطلبات عرض النطاق الترددي لنظامك.
س: ما هو تأثير خسارة الإدخال والعزل على النظام؟
ج: تشير خسارة الإدخال إلى فقدان الطاقة عند مرور الإشارة عبر الجهاز. كلما انخفض كان أفضل (القيم النموذجية 0.2-0.6 ديسيبل). يؤثر بشكل مباشر على كسب النظام واستهلاك الطاقة. يشير العزل إلى توهين الإشارات العكسية. كلما زاد كان أفضل (القيم النموذجية 18-23 ديسيبل). يؤثر بشكل مباشر على مستوى حماية مصدر الإشارة وفعالية عزل الإرسال/الاستقبال.
س: ما مقدار الطاقة التي يمكن أن تتعامل معها العوازل/الموزعات عالية الطاقة؟

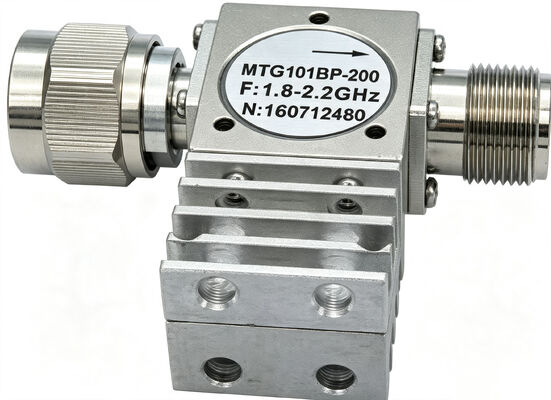

ج: تقدم هذه السلسلة موديلات عالية الطاقة بمتوسط طاقة يصل إلى 2000 واط وطاقة ذروة تصل إلى 10000 واط (تحت ظروف النبض). تعتمد قدرة تحمل الطاقة المحددة على التردد وعرض النطاق الترددي ونوع الموصل وظروف تبديد الحرارة. تستخدم الموديلات عالية الطاقة عادةً موصلات من النوع N أو L29 ومجهزة بمشتتات حرارة.
