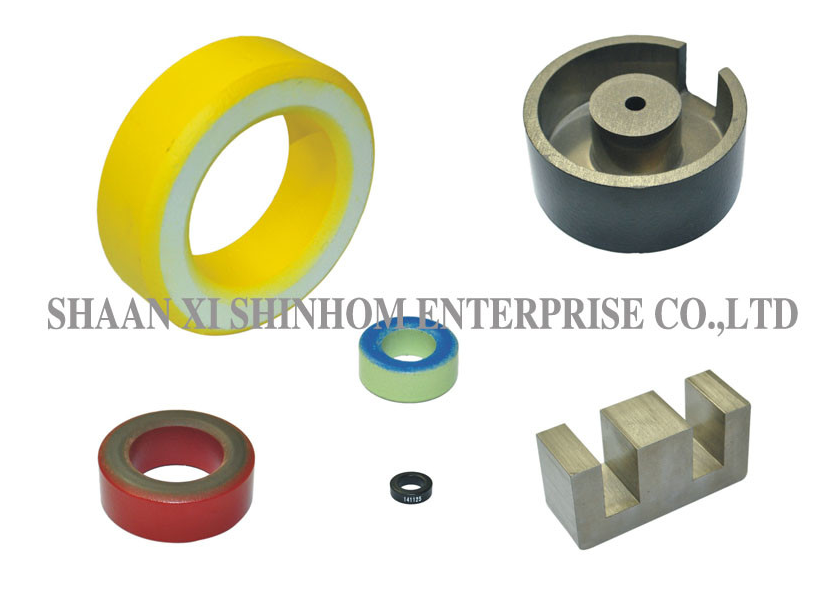

الـجوهر مسحوق الحديديقدم أشكال متعددة بما في ذلك الشكل الشكل، النوع E، الأسطواني، ونوع I. يتم تصنيعها باستخدام مواد سبيكة على أساس الحديد، على أساس الكوبالت، والأسطوانات النانوية،مع انخفاض خسارة التيار الدوامي و كثافة تدفق التشبع العالية (> 1.56T). يقدم المنتج قدرة قوية على تشبع التحيز المضاد للتيار المتردد ، وانخفاض الخسارة ، وكفاءة عالية. نطاق درجة الحرارة التشغيلية هو -55 ° C إلى +130 ° C. يستخدم على نطاق واسع في محولات PFC للطاقة الشمسية ،الخروج الخانق، أنظمة الطاقة السكك الحديدية عالية السرعة، محولات الطاقة الشمسية، ومختلف دوائر تصحيح عامل الطاقة.
الاختناقات PFC من المحول الشمسي
مخنوقات الخروج
أنظمة الطاقة للسكك الحديدية عالية السرعة
محولات الطاقة الشمسية
دوائر تصحيح عامل الطاقة (PFC)
محولات مكبرات مغناطيسية Mag-Amp
مصادر الطاقة ذات التردد العالي
تطبيقات قمع تشبع التحيز المتردد
| الجزء رقم | AL nH/N2 | A ((ملم) | B ((ملم) | C ((ملم) |
|---|---|---|---|---|
| T50-26 الأصفر/الأبيض | 33 | 12.7±0.5 | 7.7±0.5 | 4.83±0.50 |
| T68-26أصفر/أبيض | 43.5 | 17.5±0.5 | 9.4±0.5 | 4.83±0.50 |
| T80-26أصفر/أبيض | 46 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 |
| T90-26أصفر/أبيض | 70 | 22.9±0.5 | 14.0±05 | 9.53±0.64 |
| T94-26أصفر/أبيض | 60 | 23.9±0.5 | 14.2±0.5 | 7.92±0.64 |
| T106-26أصفر/أبيض | 93 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 |
| T130-26أصفر/أبيض | 81 | 33.0±05 | 19.8±0.5 | 11.1±0.64 |
| T150-26أصفر/أبيض | 96 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 |
| T60-52الأزرق/الأخضر | 47 | 15.2±0.5 | 8.53±0.5 | 5.94±0.50 |
| T68-52الأزرق/الاخضر | 40 | 17.5±0.5 | 9.40±0.5 | 4.83±0.50 |
| T80-52الأزرق/الأخضر | 42 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 |
| T90-52الأزرق/الأخضر | 64 | 22.9±0.5 | 14.0±05 | 9.53±0.64 |
| T106-52الأزرق/الاخضر | 95 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 |
| T130-52الأزرق/الأخضر | 79 | 33.0±05 | 19.8±0.5 | 11.1±0.64 |
| T150-52الأزرق/الاخضر | 89 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 |
ملاحظة:وبما أن هناك العديد من المواصفات والأنواع من قلوب مسحوق الحديد من النوع t، يرجى تقديم متطلبات محددة لحجم الشكل والحثية عند الطلب.
س: ما هي مزايا النواة الحديدية المقارنة بنواة الفيريت؟
أ:توفر نواة مسحوق الحديد كثافة تدفق تشبع أعلى (> 1.56T) وقدرة قوية على تشبع التحيز المضاد للتيار المتردد ، مناسبة لتطبيقات التيار العالي وكثافة الطاقة العالية.تتمتع نواة الفيريت بخسائر عالية التردد أقل ولكن كثافة تدفق التشبع أقل (حوالي 0قلوب مسحوق الحديد هي أكثر ملاءمة لتطبيقات الطاقة و PFC.
س: ما هي خصائص نواة سبائك النانو البلورية؟
أ:تتيح نواة سبيكة النانو البلورية كثافة تدفق تشبع عالية (> 1.56T) ، وانخفاض خسارة النواة، واستقرار درجة حرارة ممتازة. في التطبيقات عالية التردد، عالية الطاقة،أنها تجمع بين خصائص الامتلاء العالية للقلبين الحديدية في مسحوق مع مزايا خسائر منخفضة للقلبين الحديدية.فهي مناسبة لتطبيقات متقدمة مثل أنظمة الطاقة السكك الحديدية عالية السرعة والمحولات الشمسية.
س: ما هي أشكال الأساس المتاحة في هذه السلسلة؟
أ:تتوفر أشكال متعددة ، بما في ذلك الشكل الشكل ، النوع E ، الأسطوانة ، والطبل. يمكن اختيار هيكل الأساس المناسب بناءً على التطبيق والمساحة المحددة للتثبيت.
س: ما هو أهمية القدرة على تشبع التحيز المضاد للتيار المتحرك؟
أ:في اختناقات PFC وتطبيقات اختناق الإخراج ، يمكن أن يسبب التيار المتردد الضار الكبير تشبع النواة ، مما يؤدي إلى انخفاض حاد في الحثية.القدرة الممتازة على تشبع التحيز المضاد للتيار المباشر لهذا النواة تضمن الحثية المستقرة في ظل ظروف التيار العالي، الحفاظ على فعالية التصفية.
