الـالنوع EE/EF من قلب الفيرريتيتم تصنيعها باستخدام مواد من المانغنيز والزنك (Mn-Zn) ، وهي توفر خصائص منخفضة الخسارة وارتفاع التردد ، مصممة خصيصًا لتطبيقات المحولات والحوافز.يقدم المنتج كثافة تدفق تشبع عالية، مجموعة واسعة من الحثية ، وقدرة عالية على التيار ، وانخفاض تدفق التسرب. يقلل DCR المنخفض بشكل فعال من فقدان الطاقة. يضمن التحكم الجيد في الضوضاء تشغيل النظام المستقر.الحجم المدمج يوفر خيارات التيار الكبير مع أداء الاختناق الممتاز. تتوفر درجات مواد متعددة لتلبية متطلبات التردد المختلفة. يتم استخدامها على نطاق واسع في المحولات، وتسخين الاستقبال، والحاملات العاكسة، ومصادر الطاقة الكهربائية،ومولدات الأوزون.
| النوع | البعد ((ملم) | |||||
|---|---|---|---|---|---|---|
| أ | ب | ج | د | E | F | |
| EE8 | 8.3±0.2 | 6 | 1.8±0.2 | 3.6±0.2 | 3.0±01 | 4.0±01 |
| EE10 | 10.0±03 | 7 | 2.4±0.2 | 4.6±0.3 | 4.2±0.2 | 5.4±0.2 |
| EE11 | 11.0±03 | 8 | 2.4±0.2 | 5.0±02 | 4.2±0.2 | 5.5±0.2 |
| EE13 | 12.9±0.3 | 8.5 | 2.8±0.2 | 6.0±03 | 3.6±0.2 | 5.0±03 |
| EE13A | 13.0±03 | 10.2±0.3 | 2.6±0.2 | 5.9±0.2 | 4.6±0.1 | 6.0±02 |
| EE16/7/5 | 16.0±03 | 12.0±03 | 3.8±0.2 | 4.8±0.2 | 5.2±0.2 | 7.2±0.1 |
| EE16/8/5 | 16.1±0.6 | 11.3 | 4.55±0.2 | 4.5±0.2 | 5.9±0.2 | 8.0±02 |
| EE19 | 19.0±03 | 14 | 4.8±0.3 | 4.8±0.3 | 5.7±0.2 | 8.0±03 |
| EEL19 | 19.5±0.4 | 14.6دقيقة | 4.85±0.25 | 4.85±0.25 | 11.2±0.2 | 14.0±03 |
| EE20 | 20.0±07 | 12.8 | 5.0±04 | 6.0±04 | 6.5±0.3 | 10.0±03 |
| EF20 | 20.15±0.7 | 14.1 | 5.7±0.3 | 5.65±0.3 | 7.0±03 | 10.0±025 |
| EF21 | 20.7±0.7 | 15 | 5.7±0.3 | 5.65±0.3 | 7.3±0.2 | 10.1±0.2 |
| EE22 | 22.0±06 | 15.6 | 5.7±0.3 | 5.7±0.3 | 5.4±0.3 | 9.2±0.3 |
| EE25 | 25.0±04 | 18.6±0.3 | 6.5±0.3 | 6.5±0.3 | 6.8±0.2 | 10.0±02 |
| EF25 | 25.0±04 | 18.6±0.3 | 7.2±0.3 | 7.2±0.3 | 6.8±0.2 | 12.5±0.2 |
| EE25.4 | 25.4±0.7 | 18.7 | 6.5±0.2 | 6.3±0.3 | 6.6±0.4 | 10.0±04 |
| EEL25 | 25.5±0.6 | 19.4±0.4 | 6.5±0.25 | 6.4±0.25 | 13.1±0.25 | 16.3±0.25 |

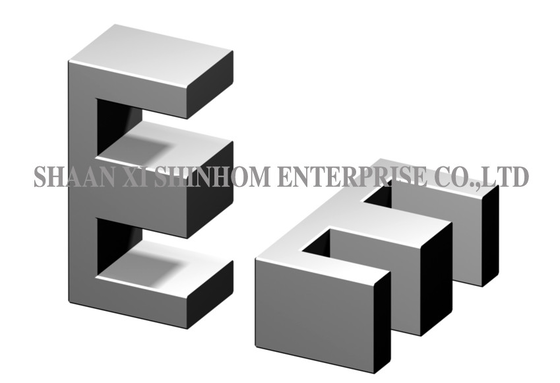

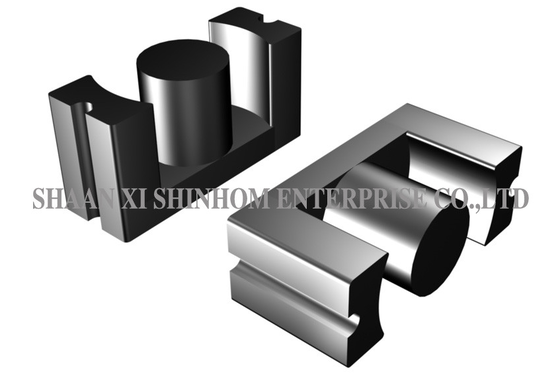

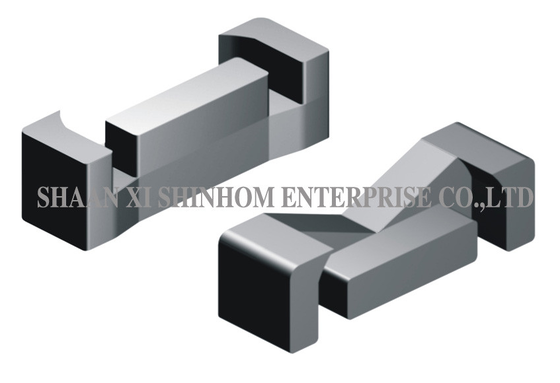

ج: النوع EE من النواة لديها أطراف جانبية متماثلة مع قطر مربع أو مستدير للطاولة الوسطى. أنها توفر تناظر مغناطيسي جيد وهي مناسبة للمحولات والحوافز التقليدية.النوع الاقتصادي المسطح (EF-type cores) هو تصميمات مسطحة وفعالة من حيث التكلفة مع أبعاد أكثر تكثيفًا، مناسبة لتثبيت PCB ذو الكثافة العالية وتطبيقات منخفضة الوضوح.
ج: يقدم الفيريت من المانغنيز والزنك قابلية تسرب عالية ، وكثافة تدفق التشبع العالية ، وتكلفة منخفضة ، مناسبة لتطبيقات المحولات والحوافز ذات الطاقة العالية منخفضة إلى متوسطة التردد (≤1MHz).فيرريت النيكل الزنك يقدم مقاومة عالية، مناسبة لقمع EMI عالية التردد (> 1MHz) وتطبيقات RF. يجب أن يعتمد الاختيار على تردد التشغيل.

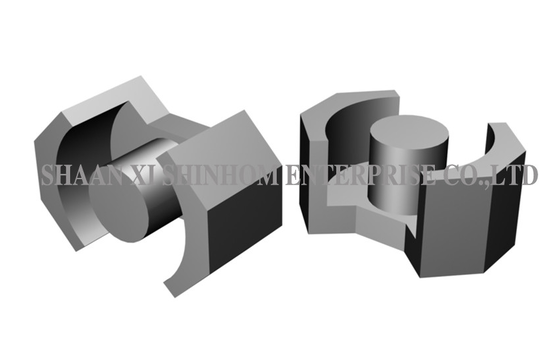

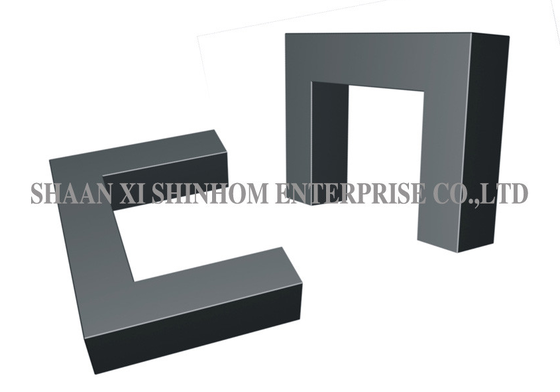

ج: تتوفر سلسلات أساسية متعددة ، بما في ذلك EI و EE / EF و EER / ETD و UU و UYF و EP و RM و PM و PQ و ET / FT و T. تغطي هذه التطبيقات من محولات الإشارة إلى مصادر الطاقة التبديلية عالية الطاقة.
