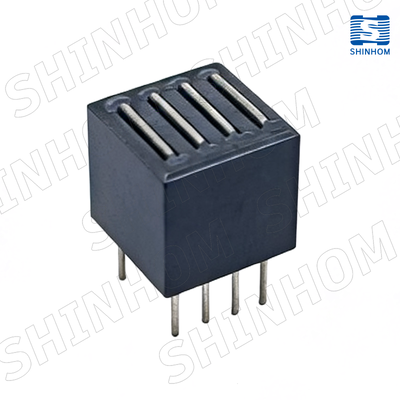

الـفيرريت FB1111-4W-102Y متعدد الخطوط لقمع EMIيحتوي على هيكل مكافئ للتيار ، يدمج أربع مجموعات من التلفيف في مكون واحد لقمع ضوضاء الوضع المشترك بفعالية على خطوط كهرباء متعددة. التيار الاسمي: 4A. المعادلة:170-350Ω @ 100MHzDCR: <2mΩ. يضمن DCR المنخفض للغاية الحد الأدنى من فقدان الطاقة. وهو مناسب لتطبيقات مختلفة تتطلب تصفية EMI متعددة القنوات ،تقليل التداخلات الكهرومغناطيسية بشكل فعال ومساعدة المنتجات على تلبية متطلبات الامتثال لمخاطر EMCيستخدم على نطاق واسع في معدات الاتصالات وأنظمة إمدادات الطاقة والتحكم الصناعي وتطبيقات تصفية الطاقة متعددة القنوات.
| المعلم | المواصفات |
|---|---|
| النموذج | FB1111-4W-102Y |
| عدد الملفوفات | 4 قنوات (رباعية الملف) |
| التيار المسموح به | 4A |
| عائق | 170-350Ω @ 100MHz |
| الـ DCR | <2mΩ |
| نوع الهيكل | مكافأة التيار |
| التطبيق | قمع EMI في خطوط الكهرباء |
س: ما هو الفرق بين الاختناق المشترك ذو الدوال 4 و الدوال 2؟
أ:الاختناق ذات الوضع المشترك ذو أربعة طوابق يدمج أربعة طوابق مستقلة في مكون واحد. يمكنه في نفس الوقت تصفية الضوضاء ذات الوضع المشترك على أربعة خطوط طاقة أو إشارة،توفير مساحة لـ PCB وتحسين التكاملالنسخة ذات الملفين يمكنها التعامل مع المرشحات الفردية أو المزدوجة.
س: ما هي مزايا الهيكل المكافئ للتيار؟
أ:يستخدم الهيكل المكافئ بالتيار مبدأ طيقتين في اتجاهين متعارضين. تدفقات مغناطيسية من التيارات التفاضلية-الوضعية تلغي بعضها البعض،في حين أن التدفقات المغناطيسية من ضوضاء الوضع المشترك تضيف وتمتص من قبل النواةهذا يمنع بصورة فعالة ضوضاء الوضع العادي مع عدم وجود أي تأثير تقريبًا على إشارات الوضع التفاضلي.
س: كم مدة التسليم وما هي طرق التعبئة والتغليف المستخدمة؟
أ:وقت التوصيل القياسي هو 2-8 أسابيع بعد تأكيد الطلب، اعتمادا على مواصفات المنتج وكمية الطلب.وتثبيت الأحزمة لضمان النقل الدولي الآمن.
