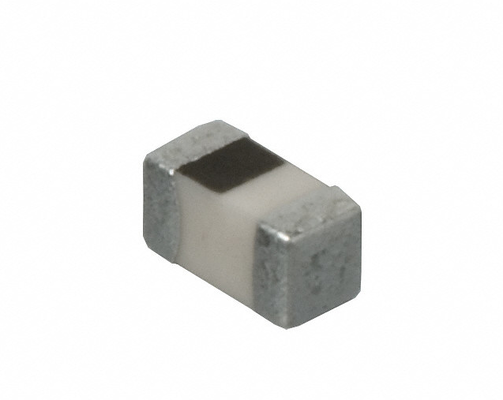

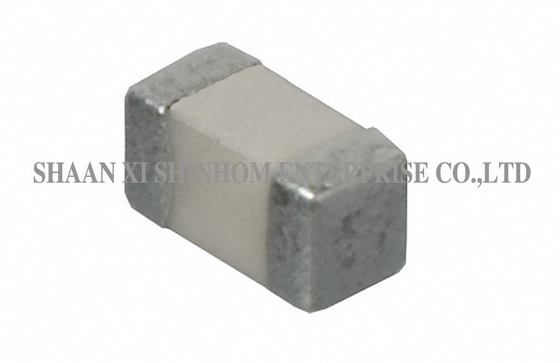

سلسلة محثات الخزف الرقائقية AIML0402C تستخدم بنية خزفية متعددة الطبقات وتصميم دائرة مغناطيسية مغلقة. توفر تردد رنين ذاتي عالي، ومقاومة تيار مستمر منخفضة (DCR)، وخصائص مضادة للتداخل، مما يضمن سلامة نقل الإشارة في الدوائر عالية التردد. نطاق الحث: 1 نانوهنري إلى 100 نانوهنري. توفر العبوة فائقة الصغر 0402 قابلية لحام ممتازة وهي مناسبة لعمليات وضع SMT الآلية. تستخدم على نطاق واسع في الاتصالات اللاسلكية عالية التردد، ووحدات التردد اللاسلكي (RF)، وأجهزة البلوتوث، ونظام تحديد المواقع العالمي (GPS)، وأنظمة الشبكات، ومنتجات الكمبيوتر.
بنية خزفية متعددة الطبقات - أداء مستقر
دائرة مغناطيسية مغلقة - تدفق تسرب منخفض للغاية
تردد رنين ذاتي عالي (SRF)
مقاومة تيار مستمر منخفضة (DCR)
مضاد للتداخل - سلامة الإشارة
قابلية لحام ممتازة
موثوقية عالية - عمر خدمة طويل
متوافقة مع RoHS - تلبي المعايير البيئية
الاتصالات اللاسلكية عالية التردد
وحدات الواجهة الأمامية للتردد اللاسلكي (RF)
أجهزة البلوتوث
أنظمة تحديد المواقع العالمي (GPS)
معدات الاتصالات اللاسلكية
أنظمة الشبكات
منتجات الكمبيوتر
أجهزة المحطات الطرفية المتنقلة
س: ما هي مزايا البنية الخزفية متعددة الطبقات مقارنة بالبنى الملفوفة سلكيًا؟
ج: تستخدم البنية الخزفية متعددة الطبقات عمليات الطباعة المصفحة والحرق المشترك. توفر حجمًا صغيرًا، واتساقًا عاليًا، ومعلمات طفيلية منخفضة، مما يجعلها مناسبة للتطبيقات عالية التردد. مقارنة بالبنى الملفوفة سلكيًا، توفر المحثات الخزفية متعددة الطبقات عامل جودة (Q factor) أعلى وتردد رنين ذاتي أعلى عند الترددات العالية، مع عدم وجود مشاكل تشبع في القلب. إنها مناسبة بشكل خاص لدوائر التردد اللاسلكي والميكروويف.
س: ما هي مزايا تصميم الدائرة المغناطيسية المغلقة؟
ج: تحصر الدائرة المغناطيسية المغلقة التدفق المغناطيسي داخل القلب. إنها تقلل بشكل فعال من تدفق التسرب والتداخل الكهرومغناطيسي مع الدوائر المحيطة، مع منع التداخل المغناطيسي بين المكونات المجاورة. في تخطيطات لوحات الدوائر المطبوعة عالية الكثافة، يحسن تصميم الدائرة المغناطيسية المغلقة بشكل كبير سلامة الإشارة والتوافق الكهرومغناطيسي للنظام.
