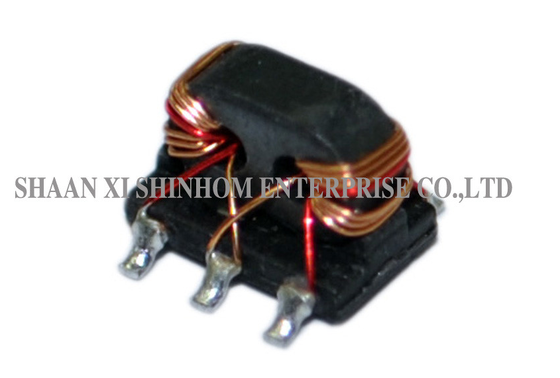

إن سلسلة محولات RF بالون SMD تستخدم عملية لف مزدوج بأسلاك نحاسية مطلية، مما يوفر استقرارًا عاليًا وتصميمًا منخفض الارتفاع. وهي مناسبة للتركيب الآلي بتقنية SMT. تتوفر أنواع متعددة من محولات البالون، وهي مناسبة للخلاطات المتوازنة المزدوجة، والموصلات، ومحولات مطابقة المعاوقة واسعة النطاق، وشبكات تجميع وتقسيم الطاقة، والموصلات الاتجاهية، ومودمات الكابل في تطبيقات الترددات الراديوية. يضمن لف الأسلاك النحاسية المطلية أداءً ممتازًا للترددات الراديوية وموثوقية طويلة الأمد. وهي تستخدم على نطاق واسع في الاتصالات اللاسلكية، وواجهات الترددات الراديوية الأمامية، والاختبار والقياس، ومعدات الشبكات واسعة النطاق.الميزات
| القيمة | التردد |
|---|---|
| 5-1500 ميجاهرتز | فقدان الخط الرئيسي |
| 1.7 ديسيبل كحد أقصى (0.8 ديسيبل نموذجي) | الاقتران |
| 16.0 ± 0.8 ديسيبل | فقدان عودة الإدخال |
| 16.0 ديسيبل كحد أدنى (23 ديسيبل نموذجي) | فقدان عودة الإخراج |
| 16.0 ديسيبل كحد أدنى (25 ديسيبل نموذجي) | فقدان عودة الاقتران |
| 16.0 ديسيبل كحد أدنى (22 ديسيبل نموذجي) | العزل |
| 20.0 ديسيبل كحد أدنى (30 ديسيبل نموذجي) | درجة حرارة التشغيل |
| -40 درجة مئوية إلى 85 درجة مئوية | درجة حرارة التخزين |
| -55 درجة مئوية إلى 100 درجة مئوية | أسئلة متكررة |
ج:
تتمتع الأسلاك النحاسية المطلية بطبقة عازلة من المينا على السطح، مما يضمن العزل الكهربائي بين اللفات. وهي تسمح باللف الضيق دون مخاطر حدوث قصر كهربائي، مع توفير خصائص جيدة للترددات العالية ومقاومة للحرارة.س: ما هي مزايا عملية اللف المزدوج؟
ج:
تتمتع الأسلاك النحاسية المطلية بطبقة عازلة من المينا على السطح، مما يضمن العزل الكهربائي بين اللفات. وهي تسمح باللف الضيق دون مخاطر حدوث قصر كهربائي، مع توفير خصائص جيدة للترددات العالية ومقاومة للحرارة.س: ما هي مزايا الأسلاك النحاسية المطلية مقارنة بالأسلاك النحاسية العادية؟
ج:
تتمتع الأسلاك النحاسية المطلية بطبقة عازلة من المينا على السطح، مما يضمن العزل الكهربائي بين اللفات. وهي تسمح باللف الضيق دون مخاطر حدوث قصر كهربائي، مع توفير خصائص جيدة للترددات العالية ومقاومة للحرارة.
