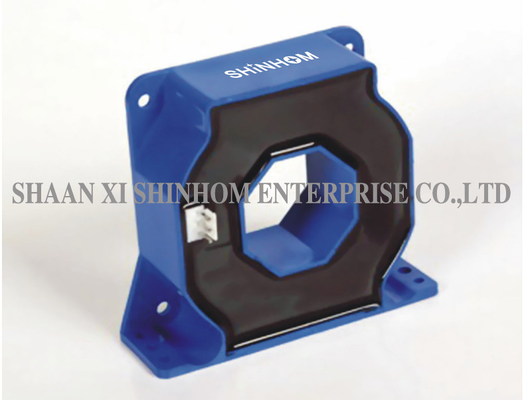

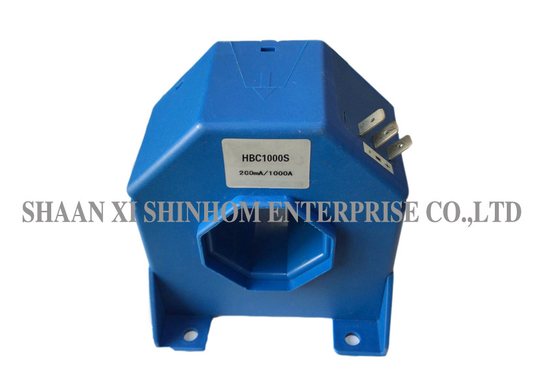

مستشعر تيار HBC1000S Series Hall Current Sensor لكشف العاكس الكهروضوئي بتيار تشغيل من 0 إلى 1000 أمبير
الـ سلسلة HBC1000S مستشعر تيار هول ذو الحلقة المغلقة يستخدم مبدأ تأثير هول ذو الحلقة المغلقة. نطاق القياس هو 0-1000 أمبير. جهد الإمداد هو 15-24 فولت تيار مستمر. يمكنه قياس تيارات التيار المستمر، التيار المتردد، والنبضات بدقة. يوفر المنتج دقة عالية وخطية ممتازة. انحراف درجة الحرارة المنخفض يضمن قياسًا مستقرًا عبر نطاق واسع لدرجات الحرارة. يتم توفير عزل كهربائي بين الدوائر الأولية والثانوية. ليس له فقد إدخال، استهلاك طاقة منخفض، رفض قوي للتداخل الخارجي، ووقت استجابة محسّن. يستخدم على نطاق واسع في استشعار تيار العاكس الكهروضوئي، مراقبة توليد الطاقة الجديدة، مراقبة الطاقة الصناعية، وأنظمة إدارة البطاريات.
الميزات
التطبيقات
| HBC1000S | ||
|---|---|---|
| تيار الإدخال المقنن | 1000 | أمبير |
| نطاق تيار الاختبار | 1500 | أمبير |
| جهد الخرج المقنن | 200 | ملي أمبير |
| جهد الإمداد | ±15~±24 | فولت |
| انحراف تيار الصفر | ≤±1.0 | ملي أمبير |
| نسبة اللفات | 1:5000 | |
| وقت الاستجابة | ＜1 | ميكرو ثانية |
| الخطية | ≤±0.2 | %FS |
| جهد العزل 50 هرتز، 1 دقيقة | 3 | كيلو فولت |
| di/dt | ＞100 | أمبير/ميكرو ثانية |
| عرض النطاق الترددي (-1 ديسيبل) | تيار مستمر…150 | كيلو هرتز |
| مقاومة اللف الأولي (25 درجة مئوية) | 44 | أوم |
| مقاومة الاختبار | 0~22.5@ (±15 فولت، 1000 أمبير) | أوم |
| 0~65@ (±24 فولت، 1000 أمبير) | ||
| درجة حرارة التشغيل | -40~+85 | درجة مئوية |
| درجة حرارة التخزين | -40~+105 | درجة مئوية |
أسئلة وأجوبة
س: ما هي أنواع التيارات التي يمكن لهذا المستشعر قياسها؟
ج: يمكنه قياس تيارات التيار المستمر، التيار المتردد، والنبضات، وهو مناسب للقياس الدقيق لمختلف أشكال الموجات المعقدة للتيار، مما يلبي متطلبات العواكس الكهروضوئية، ومحركات التردد المتغير، والتطبيقات الأخرى.
س: ما هي مزايا عدم وجود فقد إدخال واستهلاك طاقة منخفض؟
ج: عدم وجود فقد إدخال يضمن عدم تأثر الدائرة قيد الاختبار بالمستشعر، مما يحافظ على كفاءة الدائرة الأصلية. استهلاك الطاقة المنخفض يقلل من التسخين الذاتي للمستشعر، ويحسن الاستقرار على المدى الطويل، ويقلل من استهلاك طاقة النظام.
س: كيف يمكن التقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي عادة 2-8 أسابيع.
