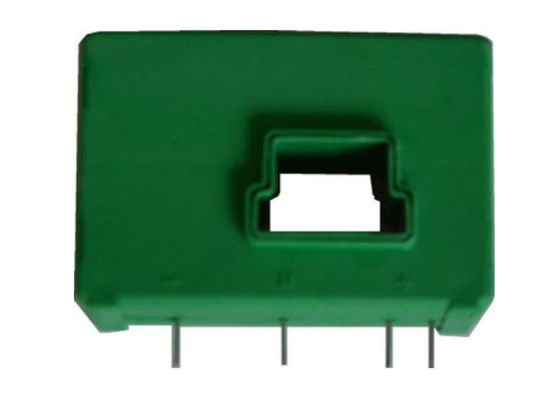

مستشعر تأثير قاعة محول الطاقة الحالي من سلسلة HBC-LTA للمراقبة الحالية لـ UPS و SMPS مع ما يصل إلى 300A إدخال
البيانات الكهربائية:
| HBC100LTA | HBC200LTA | HBC300LTA | ||
| تقييم المدخلات الحالية | 100 | 200 | 300 | ا |
| اختبار النطاق الحالي | 200 (± 18V، 20Ω) | 400 (± 18V، 30Ω) | 600 (± 18V، 20Ω) | ا |
| يتحول نسبة | 1: 2000 | 1: 2000 | 1: 3000 | |
| اختبار المقاومة مع ± 12V | @ ± 100 أماكس 80 (بحد أقصى) | @ ± 200 أماكس 80 (بحد أقصى) | @ ± 300 أماكس 76 (بحد أقصى) | Ω |
| @ ± 200 أماكس 25 (بحد أقصى) | @ ± 400 أمبير 20 (بحد أقصى) | @ ± 600 أماكس 22 (بحد أقصى) | Ω | |
| مع ± 15V | @ ± 100 أماكس 110 (بحد أقصى) | @ ± 200 أماكس 120 (بحد أقصى) | @ ± 300 أماكس 100 (بحد أقصى) | Ω |
| @ ± 200 أماكس 40 (بحد أقصى) | @ ± 400 أمبير 30 (بحد أقصى) | @ ± 600 أماكس 36 (حد أقصى) | Ω | |
| الانتاج الحالي تقييمه | 50 ± 0.5٪ | 100 ± 0.5٪ | 100 ± 0.5٪ | أمبير |
| مصدر التيار | ± 12 ~ 18 ± | الخامس | ||
| الاستهلاك الحالي | ≤ ± 20 | أمبير | ||
| صفر تعويض الحالية | ≤ ± 0.2 | أمبير | ||
| تعويض الانجراف الحالي | -40 ℃ ~ 85 ℃، ≤ ± 0.5 | أمبير | ||
| وقت الاستجابة | <1 | ميكرو ثانية | ||
| الخطي | ≤ ± 0.2 | ٪ FS | ||
| الجهد العزل | 50HZ، 1min، 6 | KV | ||
| دي / دينارا | > 100 | A / ميكرو ثانية | ||
| عرض النطاق الترددي (-3DB) | DC ... 100 | كيلوهرتز | ||
| ثانية لف المقاومة | 21 | 21 | 32 | Ω |
| درجة حرارة التشغيل | -40 ~ + 85 | ℃ | ||
| درجة حرارة التخزين | -40 ~ + 105 | ℃ | ||
انتباه:
الميزات:
التطبيقات:
ملاحظات: يمكن تخصيص مواصفات المنتج
