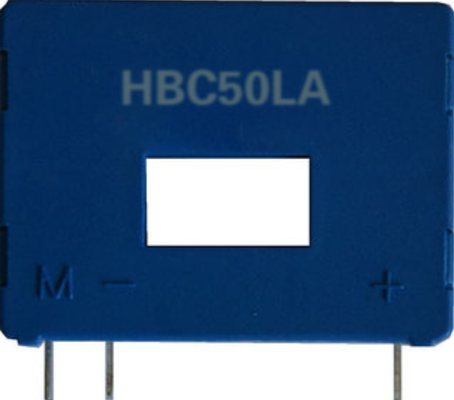

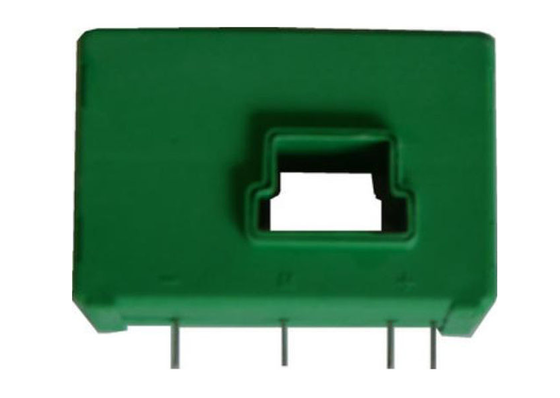

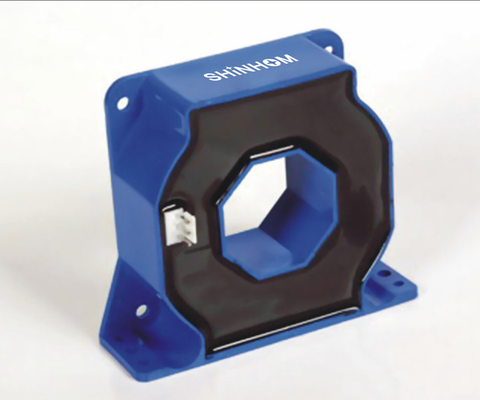

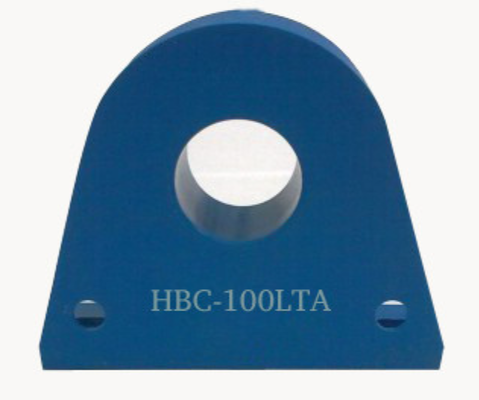

هذا مستشعر التيار IP65يتم تصنيعها باستخدامتقنية قياس تأثير هالوتصميم العزل الحالي، تم تطويرها خصيصًا لمصادر الطاقة لحام وتطبيقات تعمل بالبطاريات ، مما يضمن دقة عالية وأداء مستقر وحماية آمنة.يحتوي المنتج علىهيكل قوي وموثوق بهمعالعزل الحالي بين الدوائر الأولية والثانوية.إنه مناسبمصادر الطاقة لحام,محركات التردد المتغير، وإمدادات الطاقة غير المتقطعةإنه الخيار المثالي لتطبيقات أجهزة استشعار التأثير الحالي في القياس الحالي والأتمتة الصناعية.
الخصائص:
التطبيقات:
| 1هو إيجابي عندما يتدفق Ip في اتجاه السهم. |
| 2يجب أن لا تتجاوز درجة حرارة الموصل الرئيسي 100 درجة مئوية. |
| 3- الأداء الديناميكي هو اختبار مع شريط واحد ملء تماما الثقب الأساسي. |
| 4يدور المفتاح الرئيسي على الجزء العلوي من جهاز الاستشعار لأفضل مشابكة مغناطيسية |
بيانات كهربائية:
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| التيار المسموح به ((IPN) | 100 | 125 | 200 | أ |
| نطاق القياس ((IP) | 0±200 | 0±200 | 0 ± 300 | أ |
| التيار المعدل للخروج ((ISN) | 100±0.5% | 125±0.5% | 100±0.5% | mA |
| فولتاج التوريد ((± 5٪) | ± 12 ± 15 | V | ||
| خسارة تيار التوريد | 16 ((@±15 فولت) + IS | mA | ||
| مقاومة الاختبار | مع ± 12V @±IPNmax | 14 ((دقيقة) 52 ((كحد أقصى) | 0 ((دقيقة) 26 ((أكثر) | Ω |
| @±IPmax | 14 ((دقيقة) 17 ((أكثر) | 0 ((دقيقة) 4 ((أكثر) | Ω | |
| مع ± 15 فولت @ ± IPNmax | 40 ((دقيقة) 72 ((كحد أقصى) | 0 ((دقيقة) 56 ((أكثر) | Ω | |
| @±IPmax @±300Amax | 40 ((دقيقة) 40 ((أكثر) | 0 ((دقيقة) 8 ((كحد أقصى) | Ω | |
| نسبة الدوران | 1:1000 | 1:1000 | 1:2000 | |
| المقاومة الثانية | 33 | 33 | 76 | Ω |
| التيار المضطرب | ≤±0.2 | mA | ||
| التيار المتحرك Drift | ≤±0.5 | mA | ||
| وقت الاستجابة | < 1 | μs | ||
| خطية | ≤±0.2 | %FS | ||
| الجهد العازل | 50 ((60) هرتز، 1 دقيقة،3 | KV | ||
| di/dt | > 100 | A/μs | ||
| عرض النطاق الترددي ((-3dB) | العاصمة 100 | كيه هرتز | ||
| درجة حرارة العمل | -40+85 | °C | ||
| درجة حرارة التخزين | -40+105 | °C | ||
![]()
ملاحظات: يمكن تخصيص مواصفات المنتج
الأسئلة الشائعة
س: هل تقدمون الدعم التقني وتوصيات الاختيار؟
أ:لدينا فريق فني محترف يمكنه تقديم توصيات اختيار وحلول تخصيص بناءً على سيناريوهات تطبيق العملاء ومتطلبات الدوائر
س: هل العينات مجانية؟ متى يمكنني الحصول عليها؟
أ:العينات هيمجاناًوسيتم شحنها داخل3-5 أيام عملللسياسات الخاصة بتكاليف الشحن، يرجى الاتصال بفريق المبيعات للتأكيد.
س: كيف تتعامل مع مشاكل الجودة إذا حدثت؟
أ:نحن نضمن امتثال المنتج من خلال فحص الجودة الواردة واختبار الجودة بنسبة 100٪ قبل الشحن. إذا حدثت مشاكل في الجودة، يرجى الاتصال بفريق المبيعات لدينا على الفور.سوف نقدم حلول العودة / التبادل أو الدعم الفني.
