الـجهاز استشعار التيار الكهربائييتم تصنيعها باستخدام عزل التيار وتكنولوجيا قياس تأثير هول ، والتي تم تطويرها خصيصًا لمصادر الطاقة غير المتقطعة ومصادر الطاقة ذات الوضع التبديلي ، مما يضمن دقة عالية ،أداء مستقر، والعزلة الآمنة. يحتوي المنتج على بنية قوية وموثوقة مع عزل التيار بين الدوائر الأولية والثانوية. وهو مناسب لمصادر الطاقة غير المتقطعة ،مصادر الطاقة ذات الوضع التبديلي، ومصادر الطاقة لحام. هو الخيار المثالي لتطبيقات مستشعر التأثير هال في مراقبة التيار والأتمتة الصناعية.
الخصائص
العزل الحالي بين الأساسية والثانوية
قياس دقيق للتيارات المشتركة والمتغيرة والنبضات
التيار التشغيلي من 0 إلى 300A
الصادرة الاسمية 50mA ± 0.5%
الصادرة الاسمية ️ 100mA ± 0.5%
سهل التثبيت
فئة الدقة العالية
التيار المدخل الاسمي القابل للتخصيص والجهد الخارجي
التطبيقات
مصادر الطاقة غير المتقطعة
إمدادات الطاقة ذات الوضع التبديلي
مصادر الطاقة لحام
التطبيقات التي تعمل بالبطاريات
محركات التردد المتغير
محركات الدفع الحركي
محولات ثابتة ذات محرك ثابت
الأتمتة الصناعية
بيانات كهربائية:

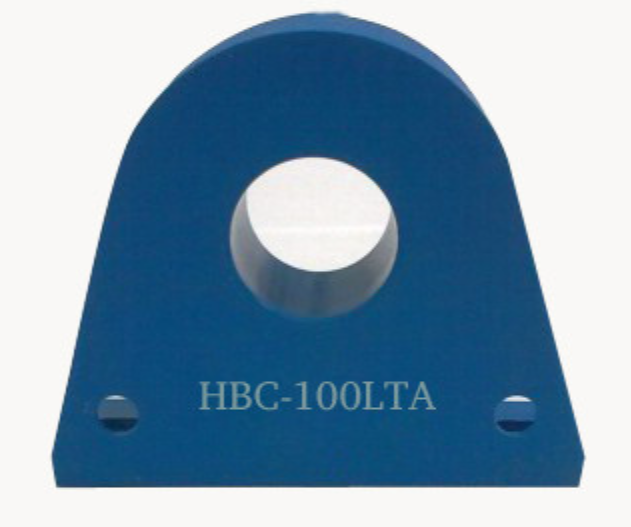

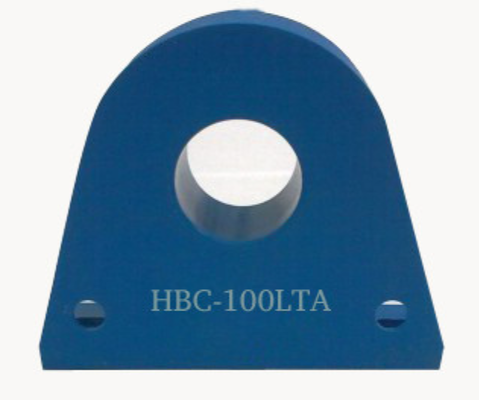

| HBC100LTA | HBC200LTA | HBC300LTA | ||
| التيار الإدخالي المسموح به | 100 | 200 | 300 | أ |
| نطاق تيار الاختبار | 200 ((± 18V,20Ω) | 400 ((± 18V,30Ω) | 600 ((± 18V,20Ω) | أ |
| نسبة الدوران | 1:2000 | 1:2000 | 1:3000 | |
| مقاومة الاختبار مع ± 12 فولت | @±100Amax 80 ((ماكس) | @±200Amax 80 ((ماكس) | @±300Amax 76 ((ماكس) | Ω |
| @±200ماكس 25 ((ماكس) | @±400Amax 20 ((ماكس) | @±600Amax 22 (أكثر) | Ω | |
| مع ± 15 فولت | @±100Amax 110 ((max)) | @±200Amax 120 ((max) | @±300Amax 100 ((max) | Ω |
| @±200Amax 40 ((max) | @±400Amax 30 ((max) | @±600Amax 36 ((ماكس) | Ω | |
| التيار المسموح به للخروج | 50±0.5% | 100±0.5% | 100±0.5% | mA |
| فولتاج التزويد | ± 12 ± 18 | V | ||
| تيار الاستهلاك | ≤±20 | mA | ||
| صفر التيار المتحرك | ≤±0.2 | mA | ||
| التيار المتحرك Drift | -40 درجة مئوية 85 درجة مئوية ≤±0.5 | mA | ||
| وقت الاستجابة | < 1 | μs | ||
| خطية | ≤±0.2 | %FS | ||
| الجهد العازل | 50 هرتز، دقيقة واحدة6 | KV | ||
| di/dt | > 100 | A/μs | ||
| عرض النطاق الترددي ((-3dB) | العاصمة 100 | كيه هرتز | ||
| مقاومة التلف | 21 | 21 | 32 | Ω |
| درجة حرارة العمل | -40+85 | °C | ||
| درجة حرارة التخزين | -40+105 | °C | ||
ملاحظات: يمكن تخصيص مواصفات المنتج
الأسئلة الشائعة
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
أ:يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني.مجاناًوسيتم شحنها داخل3-5 أيام عمل. وقت التوصيل للطلبات الجماعية هو عموما2- 8 أسابيعسيتم تأكيد المنتجات المخصصة بشكل منفصل.
س: هل تدعم طلبات تجريبية صغيرة؟
أ:نعم. يمكن التفاوض على طلبات تجريبية صغيرة (أقل من MOQ القياسية) وتلقي نفس معايير الجودة والتزامات التسليم مثل الطلبات الجماعية. يرجى الاتصال بفريق المبيعات لدينا للحصول على التفاصيل.
س: لماذا هذا المنتج مناسب لتطبيقات UPS و SMPS؟
أ:هذا المنتج يقيس بدقة التيارات المشتركة أو المتغيرة أو النبضات ، مما يجعله مناسبًا لمراقبة التيار في مصادر الطاقة غير المتقطعة ومصادر الطاقة ذات الوضع التبديلي.عزل التيار يضمن قياس آمنيتم قياس الجهد الخارجي في محطات الإخراج؛ يجب توخي الحذر أثناء الأسلاك لتجنب الاتصالات غير الصحيحة التي يمكن أن تضر المستشعر.
