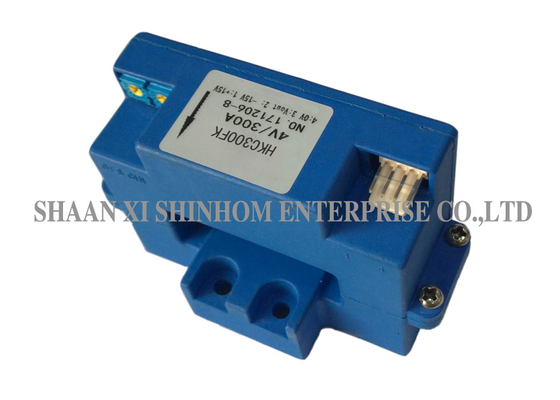

إن سلسلة HKC-FK لمستشعرات التيار بتأثير هول ذات التثبيت بالكبس تعتمد على مبدأ قياس تأثير هول ذي الحلقة المفتوحة، مما يوفر عزلاً كهربائياً بين الدائرتين الأولية والثانوية. وتقيس بدقة التيارات المستمرة (DC) أو المترددة (AC) أو النبضية، بتيار دخل مقنن يصل إلى 1000 أمبير. يستخدم المنتج هيكل تركيب بالتثبيت بالكبس يتيح التثبيت دون الحاجة إلى فصل الكابل قيد الاختبار، مما يجعل التشغيل مريحاً وسهلاً. كما يدعم المنتج تخصيص قيم مختلفة لتيار الدخل المقنن وجهد الخرج. ويُستخدم على نطاق واسع في محركات السرعة المتغيرة، وماكينات اللحام، والتطبيقات التي تعمل بالبطاريات، وأنظمة مزودات الطاقة غير المنقطعة (UPS)، والتطبيقات الكهروكيميائية.
تيار الدخل المقنن – حتى 1000 أمبير
مبدأ القياس – تأثير هول ذو الحلقة المفتوحة
نوع القياس – تيار مستمر (DC) / تيار متردد (AC) / نبضي
العزل – عزل كهربائي بين الدائرة الأولية والدائرة الثانوية
طريقة التركيب – تثبيت بالكبس (Snap-fit)
دعم التخصيص – نطاق القياس / جهد الخرج قابل للتخصيص
متوافق مع معايير مقاومة اللهب UL94-V0
1. عندما يمر التيار المراد قياسه عبر المستشعر، سيتم قياس الجهد عند طرف الخرج. (ملاحظة: التوصيل الخاطئ للأسلاك قد يؤدي إلى تلف المستشعر)
2. تتوفر تصميمات مخصصة لمختلف قيم تيار الدخل المقنن وجهد الخرج.
| HKC200FK | HKC400FK | HKC600FK | HKC800FK | HKC1000FK | ||
| تيار الدخل المقنن (IP) | 200 | 400 | 600 | 800 | 1000 | A |
| نطاق تيار الاختبار | 400 | 800 | 1200 | 1600 | 2000 | A |
| جهد الخرج المقنن | 4±1% | V | ||||
| جهد التغذية | ±15 ±5% | V | ||||
| جهد الإزاحة | ≤±25 | mV | ||||
| جهد الإزاحة المغناطيسية | ≤±25 | mV | ||||
| انحراف جهد الإزاحة | ≤±1 | mV/℃ | ||||
| الخطية | ≤1 | %FS | ||||
| زمن الاستجابة | ≤7 | μS | ||||
| جهد العزل | 2.5@(50HZ,1min) | KV | ||||
| درجة حرارة التشغيل | -25～+85 | ℃ | ||||
| درجة حرارة التخزين | -40～+105 | ℃ | ||||
ملاحظات: يمكن تخصيص مواصفات المنتج
س: هل يتطلب مستشعر تيار هول ذو التثبيت بالكبس فصل التيار الكهربائي أثناء التركيب؟
ج: لا. تستخدم سلسلة HKC-FK هيكلاً ذا قلب منقسم وقابل للتركيب بالكبس يمكن تثبيته دون فصل أو إزالة الكابل قيد الاختبار. وهي مناسبة بشكل خاص لمشاريع التحديث والتطبيقات التي يتعذر فيها قطع التيار الكهربائي، مما يوفر سهولة وسرعة في التركيب.
س: ما هو مبدأ عمل مستشعر تأثير هول ذي الحلقة المفتوحة؟
ج: يعمل مستشعر التيار بتأثير هول ذو الحلقة المفتوحة بناءً على مبدأ تأثير هول؛ حيث يستشعر عنصر هول المجال المغناطيسي الناتج عن التيار المقاس، ويُخرج إشارة جهد تتناسب طردياً مع شدة المجال المغناطيسي. ويتحقق العزل الكهربائي بين الدائرتين الأولية والثانوية من خلال اقتران الدائرة المغناطيسية، دون الحاجة إلى أي اتصال كهربائي مباشر، مما يضمن الأمان والموثوقية.
س: هل يدعم هذا المنتج التخصيص؟
ج: نعم، ندعم تخصيص مواصفات تيار الدخل المقنن وجهد الخرج لتلبية متطلبات التطبيقات المتنوعة. يُرجى التواصل مع فريق المبيعات لدينا للحصول على التفاصيل.
س: كيف يمكنني طلب عينات؟ وما هي المهلة الزمنية للتوريد؟
ج: يمكنك تقديم طلب للحصول على عينة عبر موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تزويدنا بمعلومات شركتك والطراز المطلوب. العينات مجانية وسيتم شحنها خلال 3-5 أيام عمل. وتتراوح المهلة الزمنية لطلبات الجملة عموماً بين 2 إلى 8 أسابيع.
